高灵敏度VT16051C型微动开关三维建模作品

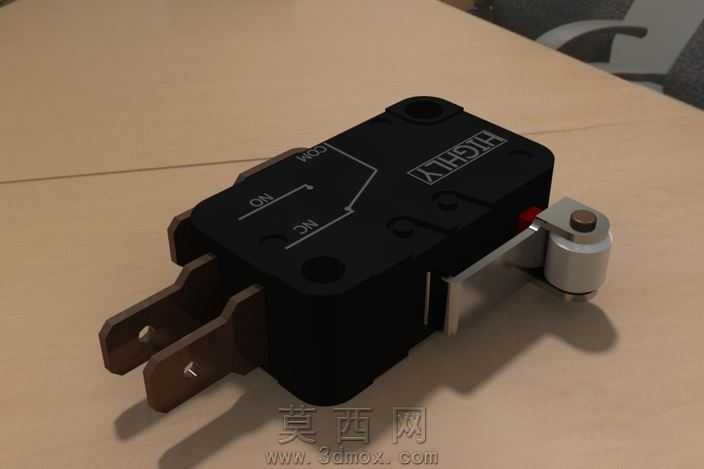

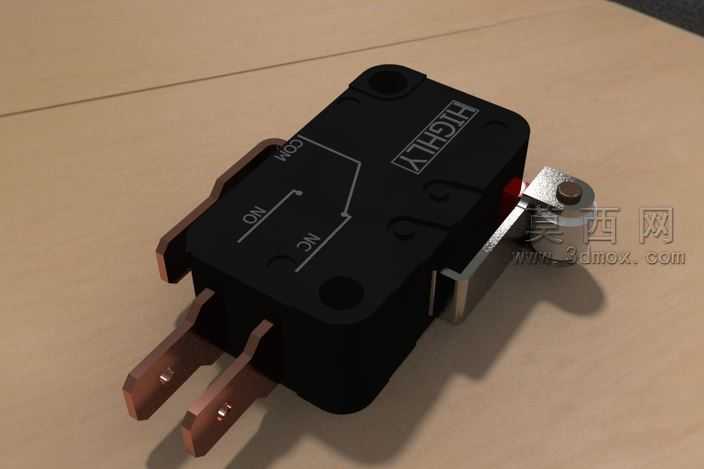

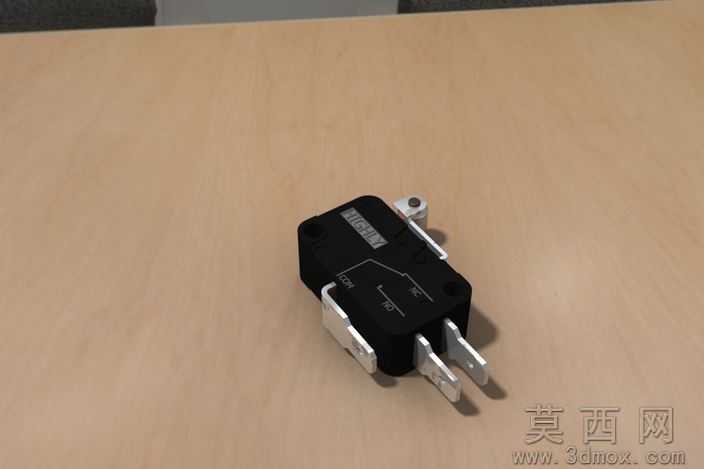

本作品为VT16051C型高度微动开关的三维参数化建模成果，建模阶段依托Autodesk Inventor平台完成全结构特征搭建，首先对实物进行多维度尺寸测绘，梳理微动开关的整体装配逻辑：主体为黑色绝缘基座，内置弹性触发机构，外部伸出两组银质导电插脚，侧方配备带滚轮的触发摆杆，各部件的配合公差严格参照微动开关行业通用设计标准设定。建模过程中优先采用草图驱动的特征建模方式，对绝缘基座的卡扣结构、插脚的定位卡槽、摆杆的铰接轴孔均做了精细化还原，未对细小结构做不合理简化，确保模型可直接用于后续的装配干涉校验、电器布局模拟场景。材质渲染阶段针对不同部件做了对应材质参数调试：绝缘基座赋予哑光黑色阻燃工程塑料材质，调整表面粗糙度参数模拟真实塑件的细微磨砂质感，还原注塑成型后的表面肌理；金属插脚与摆杆部分赋予镀镍金属材质，调整金属反射率与高光参数，呈现五金冲压件的冷亮金属光泽，触发滚轮部分添加轻微的橡胶质感参数，区分不同部件的材质差异。结构设计上完整还原了微动开关的快动机构逻辑，模型中各活动部件保留了合理的运动间隙，可通过Inventor的运动仿真模块模拟触发摆杆受压后、内部弹片快速动作实现电路通断的工作过程，直观呈现微动开关小行程、高灵敏度的触发特性。整体建模过程遵循从零件到装配的正向设计思路，每个零件均建立独立的参数化特征树，关键尺寸设置可编辑参数，方便后续根据同系列不同规格微动开关的尺寸需求快速修改调整模型，适配不同的电器设计场景使用需求，渲染阶段采用柔和的室内漫反射光照环境，多角度呈现模型的外观细节与结构特征，确保模型的视觉还原度与工程实用性兼备。
