可焊式D2PAK电路板安装散热器结构设计

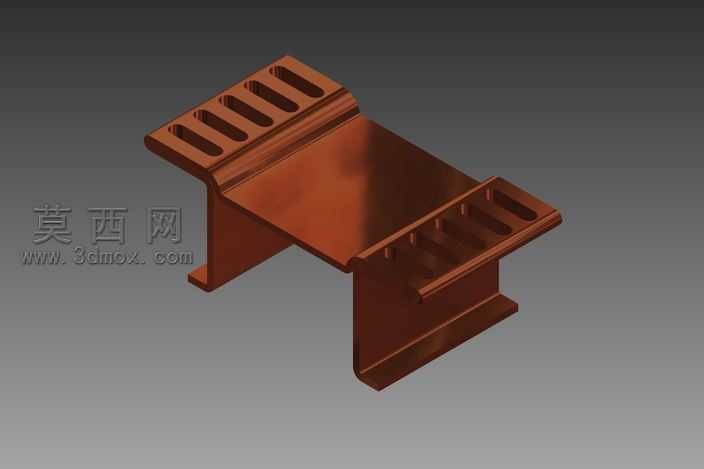

本款D2PAK散热器采用三维参数化建模方式完成全结构设计，建模过程中严格遵循电子元器件表面贴装工艺的尺寸规范，针对D2PAK封装功率器件的发热特性做了针对性的结构优化。建模阶段首先确定散热器的基座贴合面尺寸，保证与D2PAK器件发热面完全接触，避免贴合间隙带来的热阻提升，基座两侧延伸出带长条形镂空的焊接翼片，翼片上的镂空结构在建模时经过多轮尺寸调整，既可以减少焊锡流淌溢出的问题，也能在焊接过程中释放热应力，避免电路板过炉时因热胀冷缩导致焊点开裂。模型材质设定为高导热紫铜，渲染阶段采用金属铜材质参数，调整表面粗糙度模拟真实铜质散热件的半哑光金属质感，通过光影渲染清晰展现结构的倒角过渡与壁厚分布，所有棱边均做了微小圆角处理，避免生产过程中出现锐边划伤、应力集中的问题。结构设计上采用工字型支撑基座，两侧翼片与主散热基座通过圆弧过渡连接，既保证整体结构强度，也能拓宽热传导路径，让器件产生的热量可以快速从中心发热区传导到两侧翼片，再通过翼片与空气接触完成散热。设计思路围绕穿越可焊性表面直接印刷电路板安装的使用场景展开，建模时精准控制焊接引脚的共面度公差，确保散热器可以适配标准SMT回流焊工艺，不需要额外的固定卡扣或者粘接工序，直接通过焊锡就可以同时完成器件与散热器的固定，大幅提升生产组装效率。整个模型的结构细节完整，所有壁厚均匀，符合冲压或者冷锻加工的工艺要求，没有出现壁厚突变、倒扣无法脱模的结构问题，翼片上的开槽方向与焊盘方向平行，在焊接时可以让焊锡均匀浸润整个焊接面，提升焊接可靠性，同时开槽结构也增加了散热器与空气的接触面积，辅助提升整体散热效率。
