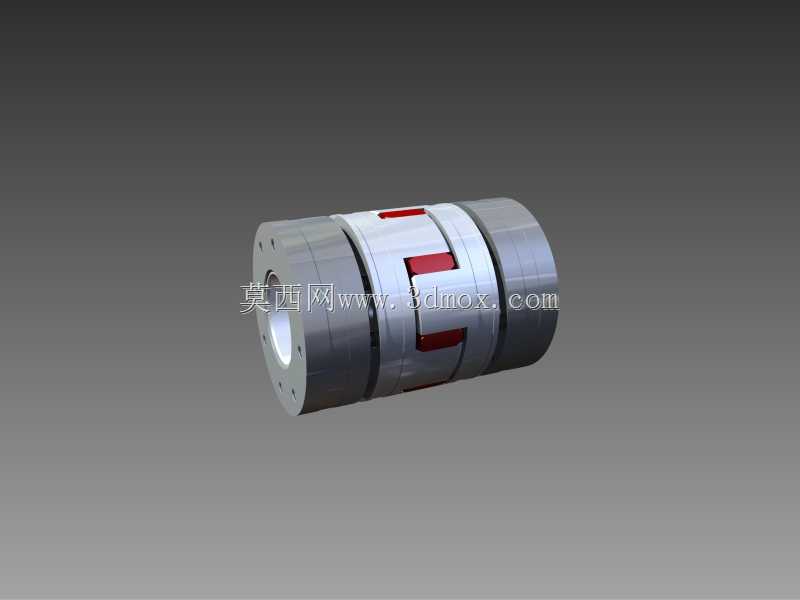

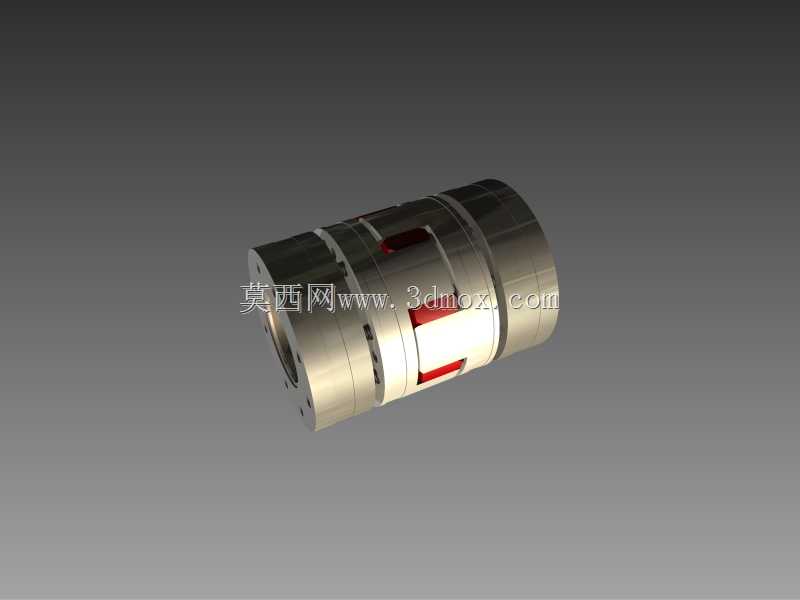

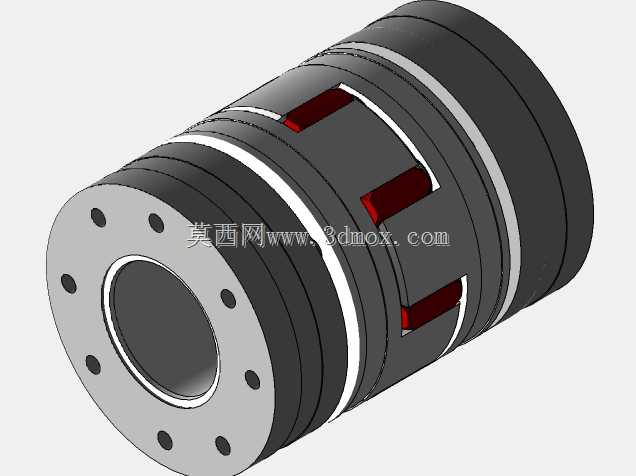

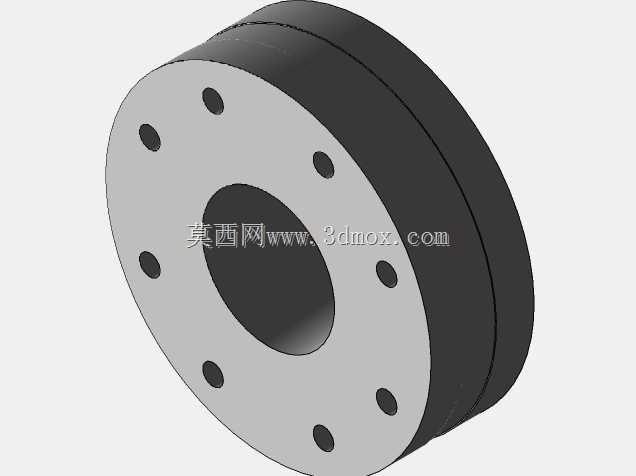

在伺服传动系统的轴系连接场景中,这类梅花式无隙联轴器的应用覆盖了从精密数控机床进给轴、工业机器人关节传动到自动化包装设备主传动的各类需要精准传动的工位,核心作用是在两根独立支撑的传动轴之间传递旋转扭矩,同时补偿两轴之间因加工误差、安装偏差、负载运行热变形带来的径向、角向与轴向偏移,避免轴系因附加载荷出现轴承过早磨损、密封件泄漏甚至轴断裂的故障。区别于普通传动用的梅花联轴器,这款针对伺服场景优化的结构采用了预应力装配思路,在装配时通过轴套与弹性体之间的过盈配合消除了传动间隙,在伺服电机频繁正反转、加减速的动态工况下,不会因为间隙存在导致传动滞后、定位精度超差,也能避免间隙带来的冲击载荷损伤伺服电机编码器这类精密元件。从结构组成来看,

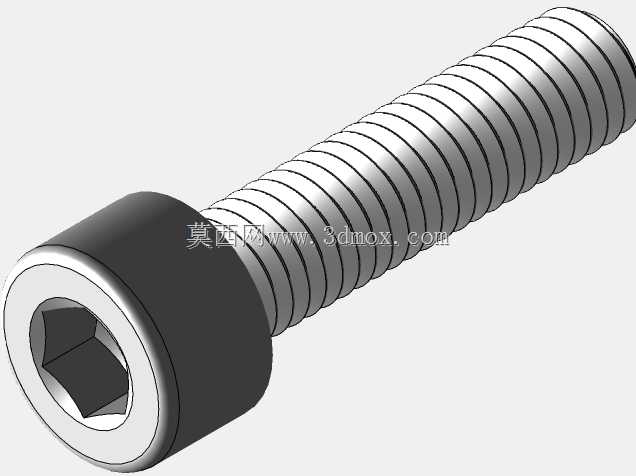

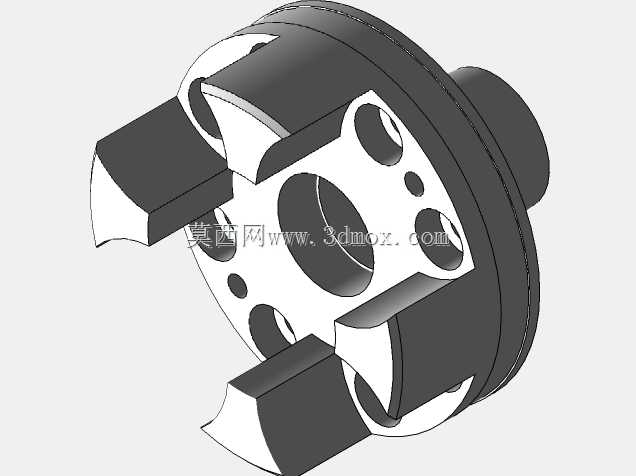

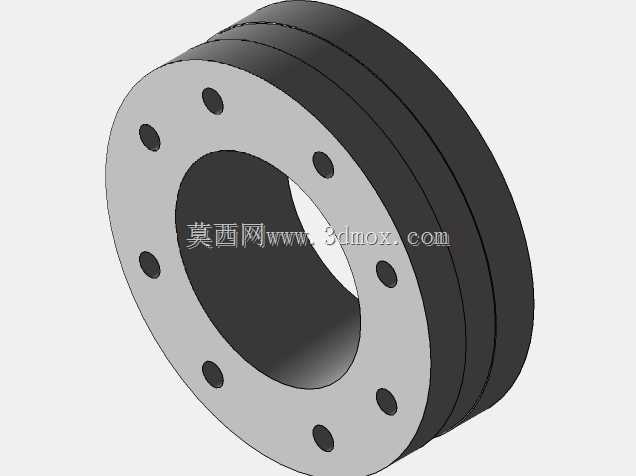

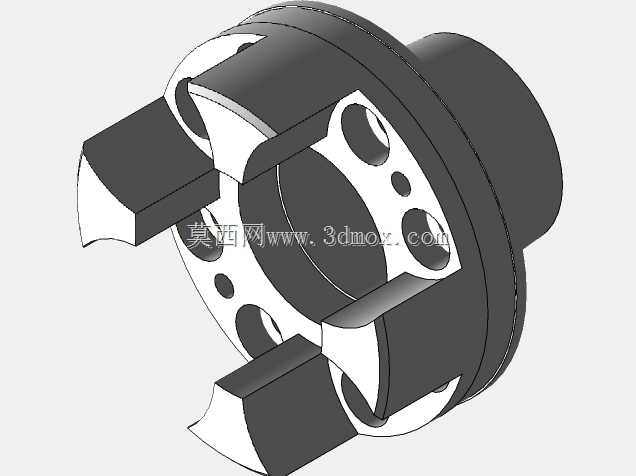

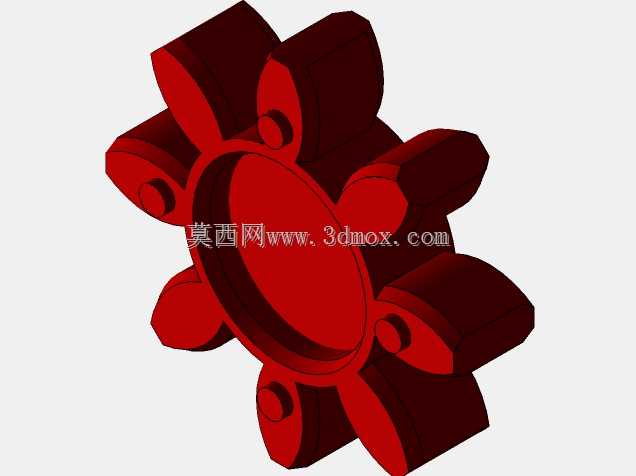

两端的金属轴套采用了高强度铝合金材质加工,相比钢制联轴器重量更轻,转动惯量更低,适配伺服系统高动态响应的需求,轴套与轴的连接采用夹紧式结构,通过轴套端部的锁紧螺栓抱紧轴径,相比键连接不会产生键侧间隙,也不会对轴表面造成键槽加工带来的应力集中,安装时不需要加热或者专用工装,只需要按照对角顺序逐步拧紧锁紧螺栓就能达到可靠的抱紧力,适合现场快速装配与后期维护更换。中间的弹性缓冲块采用了耐油耐磨的聚氨酯材质,红色的弹性体瓣嵌入两端轴套的凹槽内,在传递扭矩的同时可以吸收传动过程中的振动,降低轴系的共振风险,弹性体的硬度经过匹配选型,既保证足够的扭转刚度满足伺服传动的精度要求,又能在出现瞬时过载时通过自身变形缓冲冲击,
一定程度上保护后端的传动元件与驱动电机。在实际选型与安装过程中,需要严格匹配安装边界尺寸,这款GS28规格的联轴器适配的轴径范围覆盖常用的伺服电机输出轴与滚珠丝杠输入端轴径,两端轴套的长度、外径尺寸经过优化,不会在安装时与电机端盖、轴承座等周边部件发生干涉,安装前需要确认两轴的对中偏差在允许范围内,虽然联轴器本身具备一定的偏差补偿能力,但过大的径向或者角向偏差会加速弹性体的磨损,缩短联轴器的使用寿命,也会导致轴系运行时的振动值超标。设计这类联轴器三维模型时,需要重点关注几个关键尺寸的配合关系:轴套内孔与轴的配合公差选择要兼顾安装便利性与抱紧可靠性,弹性体与轴套凹槽的配合尺寸要保证预应力装配后没有间隙,
同时不能因为过盈量过大导致弹性体被压溃失去缓冲能力,轴套上的夹紧螺栓孔位置要避开弹性体的安装位置,螺栓的锁紧深度要足够保证螺纹连接的强度,避免运行过程中螺栓松动导致传动失效。在实际的设备调试过程中,这类联轴器的安装不需要复杂的对中工装,只需要使用百分表打表确认两轴的径向跳动与端面跳动在允许范围内,拧紧螺栓后手动转动轴系确认没有卡滞即可投入运行,日常维护只需要定期检查弹性体的磨损情况,当弹性体出现开裂、永久变形时及时更换,不需要整体更换两端的金属轴套,维护成本较低。相比膜片式伺服联轴器,这种梅花结构的联轴器扭转阻尼更大,抑制振动的效果更好,同时允许的轴向补偿量更大,适合安装空间紧凑、对中难度稍大的应用场景,在3C自动化设备、锂电生产设备、印刷包装机械这类需要频繁启停、精准定位的传动工位上,这类无隙伺服联轴器已经成为轴系连接的主流选择,能够在长期连续运行的工况下保持稳定的传动精度,不会因为传动间隙导致产品加工精度下降、设备运行噪音增大等问题。
