12pin微匹配板板功能区板对板连接器

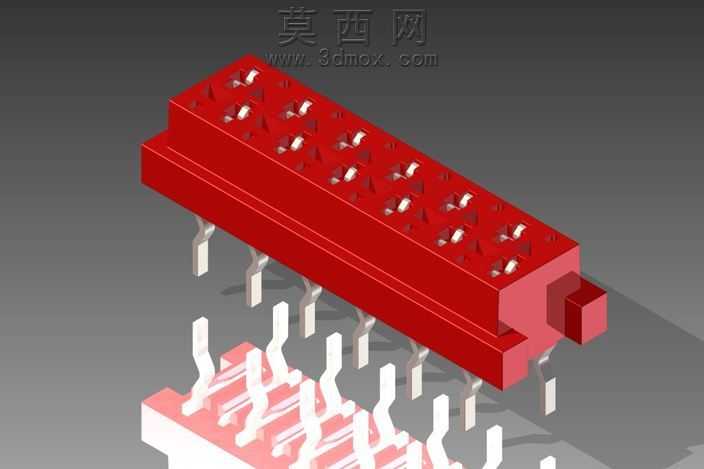

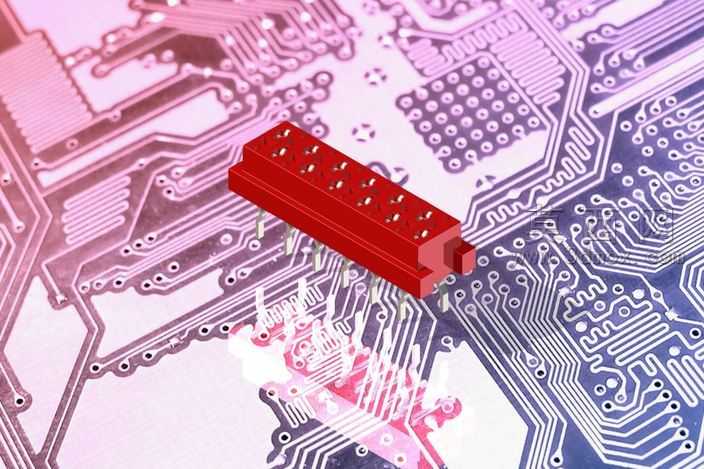

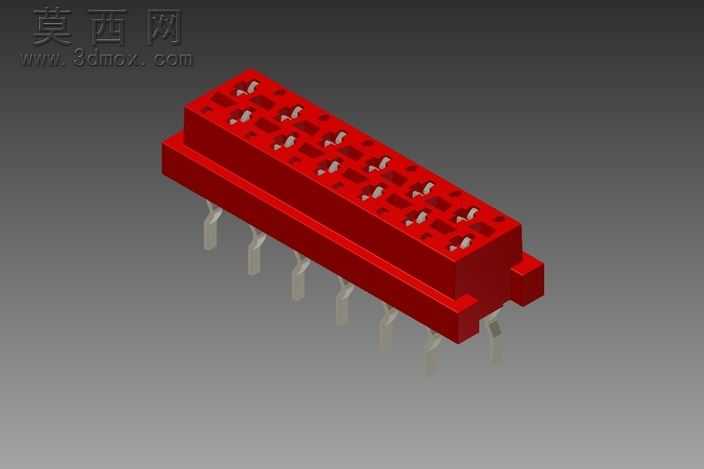

本作品为12pin规格的微匹配板对板功能区连接器三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据板对板连接器的实际电气连接与机械装配尺寸，先绘制绝缘基座的二维草绘轮廓，通过拉伸、切除等基础特征命令生成红色绝缘基体的主体结构，基体上精准排布12组接触端子的安装槽位，槽位的间距、深度、导向倒角均按照微匹配连接的公差要求进行参数设定，确保端子装配后位置精度满足板间信号传输的对位要求。接触端子部分采用钣金类建模逻辑，先绘制端子的展开轮廓草图，通过折弯命令还原直插式焊脚与弹性接触端的立体形态，每一个端子的折弯角度、伸出长度、接触凸点位置都经过反复校验，保证公母端对插时接触可靠、插拔力处于合理区间。模型还还原了基座端部的定位凸台结构，该结构用于装配时的导向与防呆，避免连接器插反造成的电路损坏。材质渲染阶段，绝缘基座赋予哑光红色阻燃工程塑料材质，调整材质的粗糙度、反光度参数还原塑胶件的真实质感，接触端子赋予亮银色锡铅镀层金属材质，模拟接插件端子的电镀表面效果，焊脚部分区分出焊接区的哑光金属质感，整体渲染采用等轴测视角，搭配浅灰色渐变背景，清晰展示连接器的整体形态、端子排布与插合状态的结构关系。设计过程中充分考虑PCB板装配的实际需求，直插式焊脚的间距符合标准PCB孔位设计规范，基座的高度尺寸适配板间堆叠的间距要求，12pin的引脚排布可满足功能区多路信号的并行传输需求，模型完整还原了连接器的所有装配细节，可用于电子设备整机装配的干涉检查、PCB布局的参考验证以及产品结构展示使用，建模过程中对所有特征进行了参数化关联，修改引脚数量、基座尺寸等参数即可快速衍生出不同pin数的同系列连接器模型，具备较高的设计复用性。
