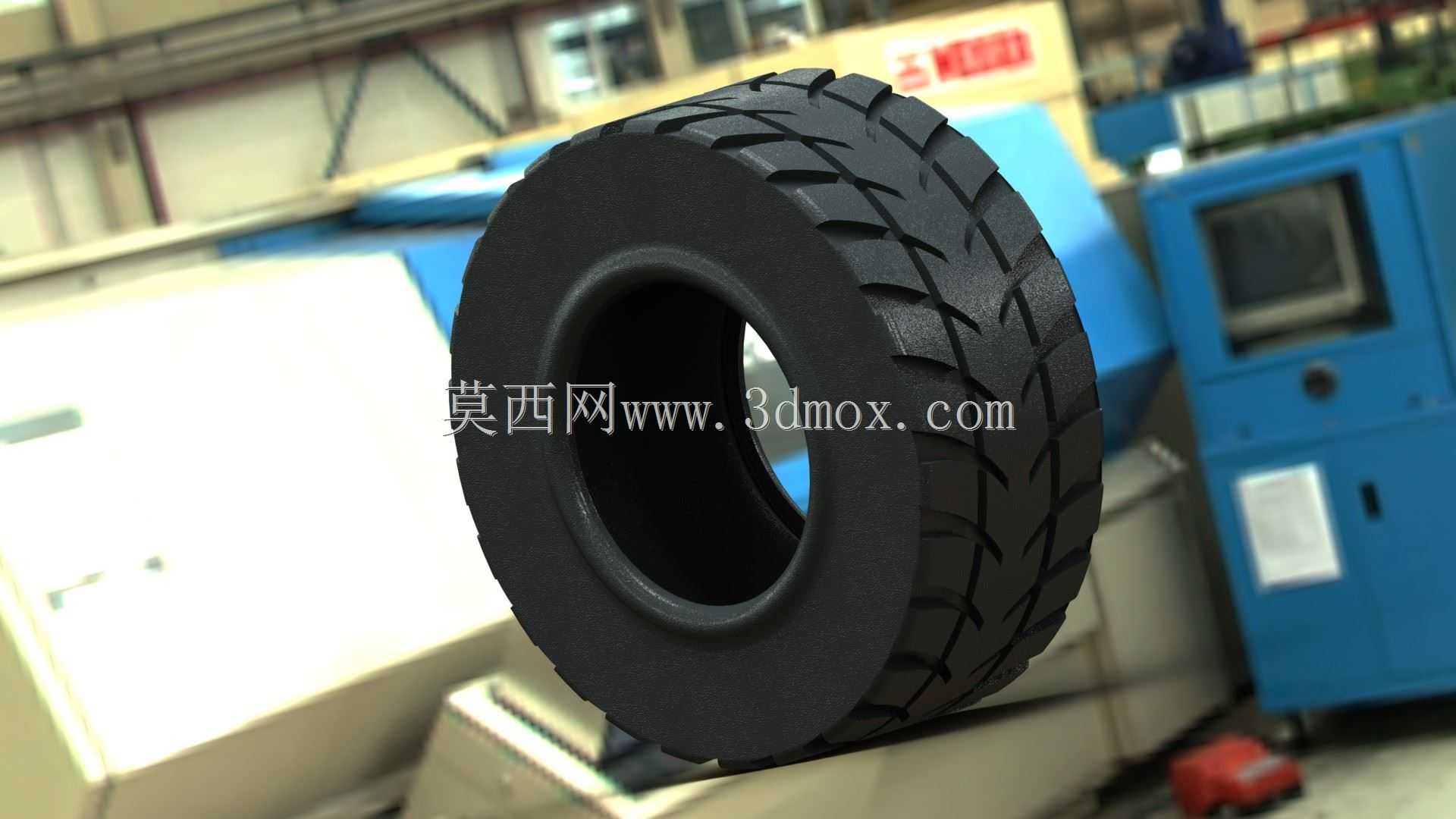

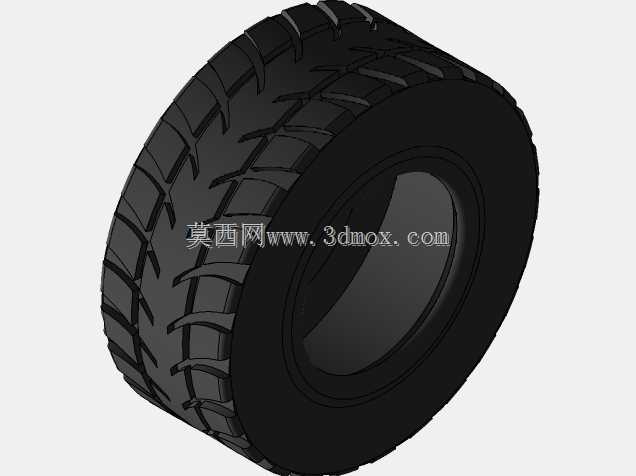

块状花纹工业车辆橡胶轮胎结构设计

　　这款轮胎的建模过程中，首先要考虑的是不同工业场景下的接地需求，比如厂区内部转运的叉车、仓储堆高设备，还有短途周转的场内作业车辆，行驶路面多为硬化水泥地面，偶尔会带有金属切屑、散落的硬质颗粒，这就要求胎面花纹不仅要有足够的抓地力，还要具备抗切割、耐磨损的基础特性。建模时胎面采用了交错排布的块状花纹设计，每一块花纹块的边缘都做了小角度的倒角处理，不是尖锐的直角结构，这样在轮胎承受垂向载荷发生形变的时候，花纹块边缘不会因为应力集中出现过早的崩裂、掉块问题，同时块状花纹之间的沟槽宽度经过反复校核，既能够在路面有少量积水、油污的时候快速排走介质，避免接地面出现打滑，又不会因为沟槽过宽导致胎面整体接地比压过大，加快胎面的磨损速率。

　　从安装边界来看，这款轮胎适配的是标准对开式轮辋，建模时胎圈部位的尺寸严格匹配轮辋的座圈直径与胎圈座角度，胎圈内部的钢丝圈结构在建模时做了简化的等效应力层处理，保证装配时胎圈能够紧密贴合轮辋，在车辆急加速、急制动或者转向的时候，不会出现胎圈与轮辋之间的相对滑移，避免漏气或者胎圈磨损的问题。轮胎的断面宽、着合直径、胎面宽度这些核心安装尺寸，都参考了同规格工业车辆轮胎的通用安装尺寸，不需要对现有车辆的轮辋、安装支架做任何修改就可以直接适配替换，降低了配件替换的适配成本。

　　设计思路上，没有采用乘用车辆轮胎的细碎花纹设计，而是加大了单个花纹块的接地面积，因为工业车辆的行驶速度普遍不高，大多在10km/h以内的作业区间，不需要过高的高速排水性能，反而更看重重载下的胎面刚性，大块花纹在承受垂向重载的时候，形变量更小，能够保证车辆举升重物行驶时的稳定性，不会因为胎面过度形变导致车身出现晃动，影响堆高作业时的对位精度。胎侧部分的建模做了适度的加厚处理，工业车辆作业时经常会贴近货架、货堆边缘行驶，胎侧很容易被硬物刮蹭，加厚的胎侧结构能够提升抗刮蹭、抗冲击的能力，即使偶尔碰到硬质的货架立柱或者货物棱角，也不会轻易出现胎侧破损、鼓包的问题。

　　在功能特性的匹配上，这款轮胎的橡胶材质特性在建模时通过材料属性赋值做了对应，胎面采用耐磨耗的橡胶配方对应的硬度参数，胎侧采用耐屈挠的橡胶参数，胎圈部位采用高刚性的复合材料参数，能够模拟不同部位在载荷下的实际形变状态，方便后续做整车的行走系统动力学仿真，校核不同载荷下的轮胎形变量对整车通过性、稳定性的影响。比如当车辆满载堆高到最大起升高度的时候，轮胎的垂向形变量控制在合理区间，不会让整车的重心偏移量超过安全阈值，保证作业时的侧倾稳定性。另外花纹块的排布采用了变节距的错位设计，不是等间距的整齐排列，这样在硬化路面行驶的时候，能够避免花纹块与路面接缝产生周期性的共振噪音，改善厂区内部的作业环境，虽然工业车辆对噪音的要求没有乘用车辆高，但降低共振也能减少轮胎自身的周期性应力波动，延长轮胎的实际使用寿命。

　　建模时还考虑了轮胎的接地印痕优化，在额定载荷下，接地印痕接近矩形，接地比压分布尽量均匀，不会出现胎面中心或者胎肩部位比压过大的情况，避免局部过早磨损，让整个胎面的磨损速率保持一致，提升轮胎的整体使用寿命。胎肩部位的花纹块做了连通处理，没有采用封闭的胎肩设计，这样轮胎在行驶过程中产生的热量能够更快通过沟槽散发出去，因为工业车辆经常是长时间连续作业，频繁的起步、制动会让胎面温度升高，良好的散热性能能够避免橡胶因为高温出现过早老化，保持橡胶材料的物理性能。
