带周向安装孔的环形法兰掩蔽构件

　　在流体输送管路、化工反应设备、压力管道连接节点中，这类带周向均布安装孔的环形掩蔽构件是管路对接作业里常用的配套零件，日常作业中常配合密封垫片、对接法兰共同完成管路端口的封挡、介质流向遮蔽以及安装位的对位校准。从实际使用场景来看，这类构件多应用在中低压管路的临时检修封堵、设备接口的工艺掩蔽环节，比如化工车间管路分段检修时，在断开的管路端口加装该构件，既能避免检修过程中杂物掉入管路内部，也能配合紧固件实现端口的临时密封，防止残留介质滴落污染作业面；在小型液压站的阀组安装位，这类构件也可作为阀块与安装面板之间的掩蔽衬件，遮挡阀组周边的安装间隙，同时预留的中心通孔可保证阀芯、管路接头的正常穿过，不会干涉阀件的正常动作。

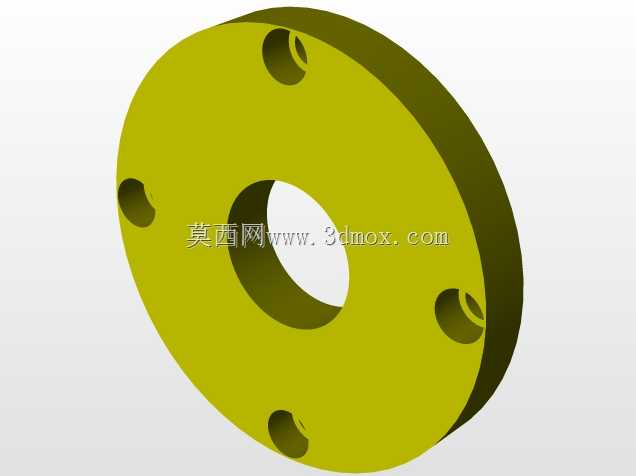

　　从结构设计逻辑来看，该构件采用扁平环形的基体设计，中心通孔的尺寸匹配对接管路的通径或者穿过件的外径，保证流体、杆件能够顺利通过，不会产生通径缩径影响介质流速或者杆件运动卡滞。周向分布的四个沉头安装孔，孔位的分度圆直径严格匹配对接法兰的螺栓孔位，安装时螺栓穿过沉孔后可将构件牢牢压合在对接面之间，沉孔的设计能够让螺栓头部完全埋入构件表面，不会突出平面影响后续其他零件的安装贴合，避免出现安装间隙导致的密封失效问题。构件的整体厚度根据使用场景的压力等级调整，日常中低压工况下厚度控制在5-8mm即可满足刚度要求，不会在螺栓压紧力下出现翘曲变形，高压工况下可适当增加厚度并调整安装孔的数量来提升压紧受力的均匀性。

　　在安装边界层面，该构件的外径尺寸比对接法兰的密封面外径小2-3mm，安装时不会超出法兰的外轮廓，避免与周边的管路支架、相邻阀件产生干涉；中心通孔的尺寸比穿过件的外径大1-1.5mm，既保证穿过件有足够的装配调整间隙，也不会因为间隙过大导致掩蔽效果下降，杂物容易从间隙掉入设备内部。构件的两个端面都做了平面度处理，表面粗糙度控制在Ra3.2以内，保证与密封垫片、对接法兰面贴合时没有明显缝隙，配合橡胶垫片或者聚四氟乙烯垫片就能实现良好的临时密封效果，不需要额外涂覆密封胶就能满足常规检修场景的密封需求。

　　从建模实现的角度来看，绘制这类零件时首先要确定中心通孔的直径、构件的外径以及安装孔的分度圆直径三个核心尺寸，先拉伸生成环形基体，再按照等分角度绘制安装孔的草图，采用拉伸切除的方式生成沉头孔结构，最后对孔边、外圆棱边做0.5mm的倒角处理，避免安装时棱边割伤密封垫片或者划伤作业人员。建模过程中要注意安装孔的位置度公差，保证孔位与对接法兰的螺栓孔完全对正，避免出现安装时螺栓无法穿过的问题，同时要保证两个端面的平行度公差，控制在0.05mm以内，防止压紧后出现局部缝隙导致密封失效。这类零件虽然结构简单，但在实际设备装配、管路检修场景中是不可或缺的辅助零件，合理的尺寸设计能够大幅提升现场安装的效率，减少装配干涉、密封失效等常见问题。
