法兰连接式三通管路流体控制阀结构

　　在工业流体输送管网、工艺管线分支调控场景中，这类带顶部控制接口的三通式阀件是管路系统里实现介质流向切换、支路通断控制的核心元件，日常多见于化工流体输送、市政给排水、暖通空调循环水、小型工艺装置的管线节点位置，承担着主路与支路之间的介质分配、截流调控功能，相比普通两通阀件，它可以在不额外增设管路接头的前提下完成单路进双路出或者双路进单路出的介质流向管控，有效减少管线连接节点，降低管路泄漏风险点。

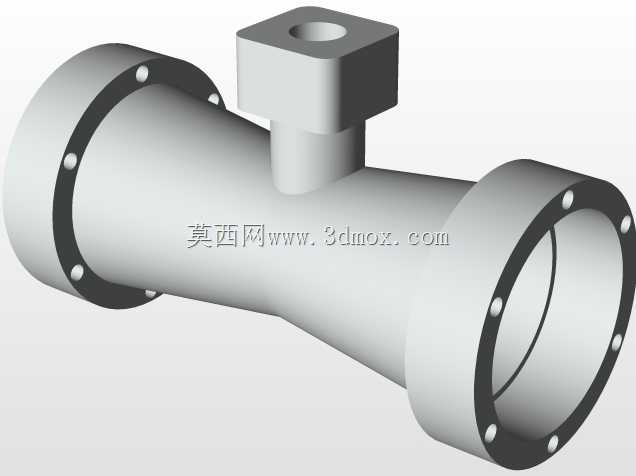

　　从结构设计逻辑来看，主体采用等径直筒式流道设计，两端的法兰连接结构完全匹配同公称通径的标准管路法兰，法兰端面上均匀分布的螺栓孔位完全遵循对应压力等级的法兰标准尺寸，安装时只需与对接管路的法兰孔位对齐，加装密封垫片后穿入螺栓紧固即可完成装配，不需要额外加工过渡接头，能大幅缩短现场管线安装的作业周期。顶部的方形凸台结构是控制组件的安装基座，中心预留的通孔是阀杆的装配通道，这个凸台的方形外形设计并非随意造型，一方面是为了给顶部执行机构提供足够的安装支撑面，保证执行器安装后不会出现偏转松动，另一方面方形结构的加工基准更容易找正，在机加工阶段能更好保证阀杆安装孔与主体流道的垂直度，避免阀杆装配偏斜导致的密封面磨损、启闭卡滞问题。

　　流道设计上采用了平滑过渡的内腔结构，没有突兀的变径或者直角拐角，能最大程度降低介质流经阀件时的局部阻力损失，减少输送过程中的能耗，尤其是在输送带有微小固体颗粒的流体介质时，平滑流道不容易造成介质沉积，避免长期运行后出现阀腔积料堵塞的问题。两端法兰的密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，能满足中低压工况下的密封要求，适用的工作压力范围覆盖常规工业管线的1.0MPa到1.6MPa等级，适配常规水、低压蒸汽、无强腐蚀性的工业流体介质输送场景。

　　建模过程中优先保证了安装边界尺寸的准确性，法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、主体流道通径、顶部凸台的安装面尺寸、阀杆孔的中心高度这些关键安装尺寸都严格对应常用三通控制阀的实际尺寸参数，在做管线装配模拟的时候，不会出现阀件与周边管线、支吊架、保温层发生干涉的问题。主体与顶部凸台的连接位置做了圆弧过渡处理，既可以降低该位置的应力集中系数，避免管线受外力振动时在连接位置出现应力开裂，也能让铸件在浇铸成型时更好完成金属液充型，减少铸件缩孔、砂眼的缺陷概率。

　　在实际选型应用中，这类阀件通常安装在需要进行支路流量分配的管段上，比如循环水系统的支路供水管线、工艺装置的流体取样支路、小型换热设备的进出口管线，安装时需要注意顶部控制机构的预留操作空间，保证后期手动操作或者执行器检修时有足够的作业空间，同时阀件的安装方向要匹配介质流向标识，避免反向安装导致密封件长期受反向冲蚀出现泄漏。模型的结构拆分也完全贴合实际加工装配逻辑，主体、法兰连接端、顶部安装凸台的分模面都符合铸件生产的工艺要求，没有出现无法脱模的倒扣结构，后续如果要做工程图导出或者加工工艺模拟，不需要额外对模型结构做大幅调整，能直接对接后续的生产加工环节使用。
