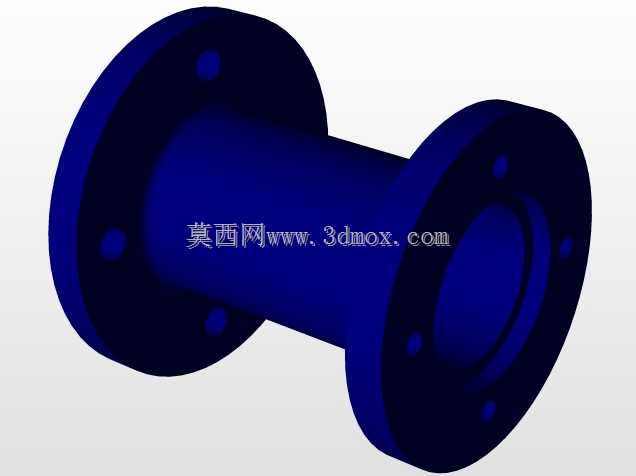

双法兰直通式管道连接阀体结构

　　在化工流体输送、市政给排水、工业循环水系统的管路布设场景中，这类双法兰结构的直通阀体是管路通断控制环节的基础承载部件，日常工况下主要承担管路介质的通流路径衔接与截断控制功能，适配清水、低粘度油品、无强腐蚀性的工业流体介质输送场景，常规公称压力覆盖中低压管路的常用压力区间，能满足多数常规工业厂区的管路布设需求。从结构设计逻辑来看，这款阀体采用两端对称法兰的连接形式，法兰端面均匀分布螺栓过孔，安装时可直接与同公称通径的管道法兰通过螺栓组锁紧，法兰密封面可适配非金属平垫片或金属缠绕垫片，能保证管路连接位置的密封可靠性，避免介质输送过程中出现跑冒滴漏问题。阀体的流道采用直通式等径设计，介质流经阀体时的流阻系数更低，

　　不会出现明显的流道突变造成的压力损失，对于长距离输送的管路系统而言，能有效降低输送过程中的动力损耗，减少泵组的运行负载。在建模过程中，首先确定阀体的公称通径作为核心尺寸基准，两端法兰的外径、螺栓孔中心距、螺栓孔数量与孔径均严格遵循对应公称压力下的法兰尺寸规范，保证模型导出的工程图能直接用于加工对接，不会出现安装尺寸不匹配的问题。阀体的主体筒段壁厚根据承压需求做了等强度校核，筒段与两端法兰的衔接位置做了圆弧过渡处理，避免应力集中造成的承压失效，在长期带压运行的工况下，过渡位置不会因为应力累积出现开裂风险。从安装边界来看，这款阀体的轴向总长度控制在常规管路安装的预留尺寸范围内，安装时不需要额外调整相邻管道的布设间距，

　　法兰端面上的螺栓孔采用跨中分布形式，和现场通用的管道法兰孔位完全匹配，安装作业时不需要额外做孔位调整，能有效缩短现场施工的安装周期。阀体的中部筒段外表面为光滑圆柱面，可适配常规的管卡支撑件，管路布设时可直接在筒段位置设置支撑点，不需要额外焊接支撑耳板，减少现场焊接作业对阀体材质性能的影响。在实际选型应用中，这类直通式阀体可根据实际工况需求搭配不同的阀芯组件，实现截断、调节、止回等不同的控制功能，基础的阀体结构具备较强的通用性，不需要针对不同控制功能重新设计外部连接尺寸，能有效降低备件储备的品类数量，减少厂区运维的备件库存压力。建模过程中对法兰端面的密封面粗糙度、螺栓孔的位置度都做了细节还原，能直接用于后续的工程图生成、装配干涉检查、管路应力仿真分析等工作，结构设计上没有冗余的异形结构，后续加工时可采用常规的铸造加机加工工艺完成制造，加工难度低，量产时的制造成本可控，适合批量应用在各类常规工业管路系统中。
