带缺口环形传动磁盘结构设计

　　在间歇传动机构的设计场景中，这类带周向缺口的环形磁盘是实现定角度分位传动的核心配套零件，常见于多工位装配设备、轻工包装机械的分度工位，以及小型自动化专机的间歇送料单元中，承担着配合拨销实现步进式传动、保证工位切换时定位间隙可控的作用。从实际使用工况来看，这类零件不需要承受大扭矩载荷，更多是在低转速、频繁启停的间歇运动场景下工作，因此设计时首先要匹配对应传动副的配合间隙，避免拨销进出缺口时出现卡滞或者间隙过大导致的工位偏移问题。

　　设计这类零件时，首先要确定的是中心内孔的尺寸边界，内孔需要与安装工位的定位轴采用间隙配合，配合公差通常选H7/g6即可，既保证拆装便捷，又能控制径向跳动量在允许范围内，避免传动过程中出现偏磨。环形基体的外径尺寸需要结合传动拨销的回转半径确定，要保证拨销在回转过程中能完全卡入缺口，同时在非传动段，环形基体的外圆弧面能与拨销组件的锁止弧面完全贴合，实现工位静止阶段的定位锁止，不需要额外增加定位销结构就能保证工位停留时的位置精度。

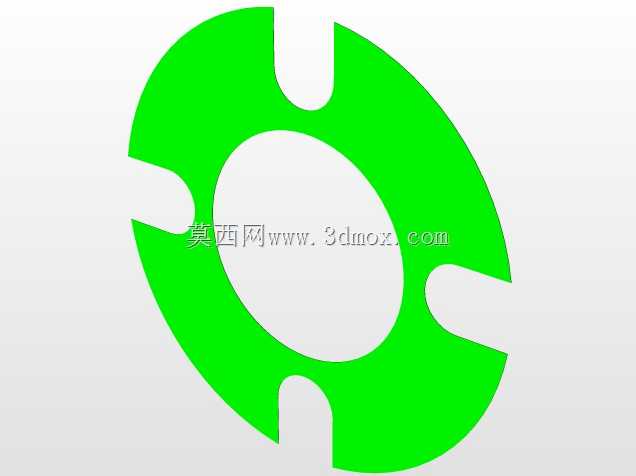

　　周向分布的四个缺口是这个零件的核心功能结构，缺口的轮廓采用U型设计，圆弧过渡段的半径要比配合的拨销半径大0.2-0.5mm，既保证拨销能顺畅滑入滑出，又能控制传动过程中的空程间隙在合理范围。缺口的周向分布角度需要严格匹配设备的工位分度数，四个缺口对应90度的分位间隔，适合四工位的自动化设备使用，每个缺口的开口深度要保证拨销进入后有足够的接触长度，避免传动过程中出现脱销问题。零件的厚度尺寸需要结合拨销的有效接触长度确定，通常比拨销的工作长度小1-2mm，保证拨销能完全覆盖零件厚度方向，受力均匀不会出现偏载。

　　从材料选择来看，这类零件如果用于普通无磁要求的工况，采用45号钢调质处理即可，硬度控制在HB220-250，既有足够的强度抵抗拨销的频繁冲击，又有较好的机加工性能；如果用于有防磁要求的检测设备工位，则需要采用铜合金或者工程塑料材质，避免对周边检测元件造成磁干扰。零件的表面粗糙度要求方面，内孔和外圆弧面、缺口的配合面粗糙度需要达到Ra1.6，非配合面达到Ra3.2即可，不需要过高的表面处理要求，控制加工成本的同时满足使用需求。

　　实际安装时，这个零件需要通过端面的沉头孔固定在分度转盘的安装面上，安装面的平面度需要控制在0.02mm以内，避免零件安装后出现翘曲，导致拨销传动时出现卡滞。安装完成后需要手动盘车测试，检查每个缺口位置拨销进出的顺畅度，以及锁止段外圆弧与锁止弧的贴合情况，确保全程无卡滞、无明显间隙晃动。在长期使用过程中，这类零件的主要磨损点在缺口的侧面接触位置，因此设计时可以在缺口位置增加局部淬火处理，提高表面耐磨性，延长零件的使用寿命，减少设备维护频次。

　　不同于连续传动的齿轮类零件，这种缺口式磁盘的传动特性是间歇式的，传动过程中存在短暂的冲击，因此设计时需要在缺口的入口位置做微小的倒角处理，引导拨销顺利进入缺口，减少冲击带来的噪音和零件磨损。同时，环形基体的壁厚需要经过强度校核，保证在拨销传递额定扭矩时不会出现变形，通常壁厚不小于内孔直径的1/5即可满足常规工况的强度要求，不需要额外增加加强筋结构，保持零件外形简洁，减少加工工序。
