往复式压缩机十字头滑导承载结构

　　在往复式动力机械的传动链路里，十字头是连接曲柄连杆机构与活塞组件的核心中间部件，承担着将连杆的摆动转化为活塞直线往复运动的关键作用，而十字头配套的滑导承载结构，也就是常说的十字头集装箱类导向构件，直接决定了整套往复机构的运行稳定性与磨损寿命。这类构件大多应用在中小型往复压缩机、柱塞泵、往复式给料机等需要直线往复动力输出的设备中，安装在机身中部的十字头滑道区间，为十字头的往复运动提供精准的导向约束，同时承受连杆传递过来的侧向分力，避免活塞组件出现偏磨、卡滞等故障。

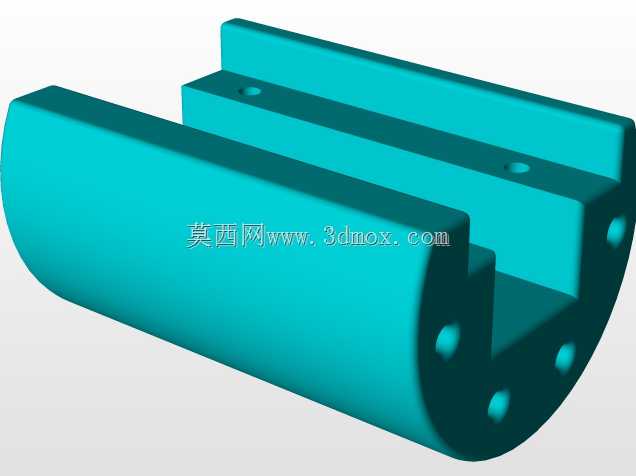

　　从实际功能特性来看，该结构采用半开放的C型槽式设计，主体承载段为圆弧过渡的半圆柱腔体，两侧延伸出平行的平直导向翼板，翼板上预留的安装孔用于将整个构件固定在机身的安装基面上，腔体端部的三个定位销孔则用于安装侧向耐磨衬板的定位结构。这种结构设计的核心思路是在保证导向精度的前提下，尽可能降低构件自身重量，同时预留足够的润滑与散热空间：半圆柱腔体的内壁与十字头的圆弧端面配合，承受十字头换向过程中的冲击载荷，两侧平直翼板的内侧面则与十字头的导向滑块面配合，约束十字头的周向转动自由度，保证运动过程中十字头始终沿直线轨迹运行。

　　在设计过程中，首先需要匹配对应规格十字头的运动行程，确定导向翼板的有效导向长度——通常导向长度需要达到十字头直径的1.2-1.5倍，才能保证高速往复运动下不会出现导向卡滞，同时要控制翼板与十字头滑块之间的配合间隙，单边间隙一般控制在0.15-0.3mm之间，间隙过小会导致热膨胀后卡涩，间隙过大则会引发运动冲击与异常磨损。安装边界方面，该构件的底部安装基面需要与机身滑道的基准面保持严格的平行度，平行度公差需要控制在0.02mm/100mm以内，两侧翼板的安装孔采用沉孔设计，螺栓紧固后不会突出翼板表面，避免与运动的十字头部件发生干涉；腔体端部的销孔位置需要与十字头处于上止点位置时的衬板安装位对齐，保证耐磨衬板安装后能够完全覆盖十字头的侧向承载面。

　　实际工况下，这类导向结构需要承受周期性的交变载荷，尤其是在设备启动、停机以及负载突变的瞬间，侧向冲击力会达到正常运行载荷的2-3倍，因此在结构设计时，翼板与半圆柱腔体的过渡位置采用了大圆角过渡，避免应力集中引发的结构断裂，同时腔体内部预留了润滑油路的布置空间，运行过程中压力润滑油可以通过油路进入导向配合面，形成稳定的油膜，降低配合面的磨损速率。不同于全封闭的十字头滑道结构，这种半开放的C型结构更便于日常检修时观察十字头的磨损情况，也方便在不拆解整个机身的情况下更换耐磨衬板，大幅降低了设备的维护成本，在中小型通用往复动力设备中应用十分广泛。建模过程中需要重点关注配合面的形位公差标注，尤其是导向翼板内侧面的平面度、两侧翼板的平行度，以及安装基面与导向面的垂直度，这些参数直接影响最终装配后的运行精度，若形位公差超差，轻则导致设备运行噪音增大、磨损加快，重则会引发十字头断裂、活塞撞缸等严重设备事故。
