开槽式圆柱连接定位工装结构件

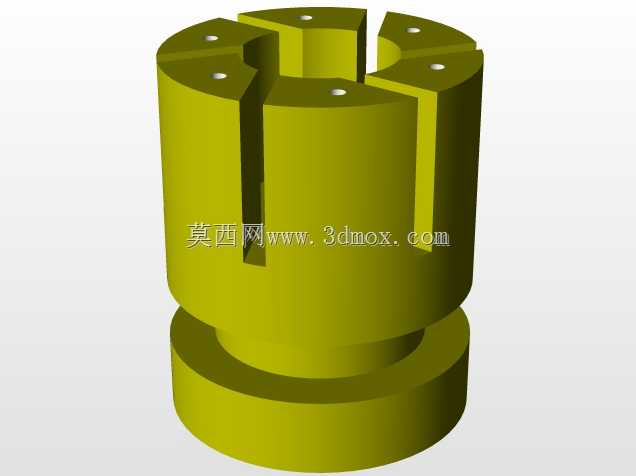

　　该结构件属于工装夹具类配套连接定位部件，常见于自动化产线的快换工装模块、小型工装夹具的定位锁紧单元，也可作为非标设备中轴系端部的连接过渡件使用，在小扭矩传动、周向定位、快拆连接的场景中适配性较强。从结构设计逻辑来看，主体采用圆柱回转体构型，底部设置的环形凸台为安装定位基准，装配时该凸台可嵌入安装基座的对应沉孔内，实现径向与轴向的初步定位，避免安装过程中出现偏斜，凸台的外径与安装沉孔采用间隙配合，配合公差控制在H7/h6区间，既保证安装便捷性，又能控制定位误差在合理范围内。上部主体沿周向均匀开设四道轴向通槽，将上端部分隔为四个独立的弹性卡爪，每个卡爪端面均加工有同轴的小孔，该孔可作为锁紧销孔或者工艺定位孔使用：

　　当作为弹性胀紧连接结构时，可通过中心锥面紧固件的轴向拉紧，带动四个卡爪产生径向微变形，抱紧内侧插入的对接轴件，实现无键周向传动与轴向锁紧，这种结构相比传统键连接，拆装效率更高，对接时无需对准键槽，适合频繁更换工装的快换场景。设计过程中，槽宽的取值经过受力校核，既要保证卡爪具备足够的弹性变形量，避免锁紧时出现塑性变形，又要保证卡爪自身的结构强度，在额定扭矩下不会发生断裂，槽的轴向长度覆盖上部主体的大部分高度，可提供足够的变形行程，适配一定尺寸公差范围内的对接轴件。上部主体的外圆柱面为装配避让面，与周边安装座的内壁预留足够间隙，避免卡爪胀开时与周边结构发生干涉。从安装边界来看，底部凸台的轴向高度决定了该零件的安装埋入深度，

　　装配后凸台端面与安装基座沉孔端面贴合，保证轴向定位精度，零件总高度适配常见小型工装的安装空间，无需额外调整周边结构尺寸即可完成替换安装。在实际应用中，该类结构件常搭配锁紧螺钉或者锥度销使用，当需要拆卸更换工装时，只需松开中心锁紧件，卡爪即可依靠自身材料弹性回弹，松开对接轴件，实现快速拆装，大幅缩短产线换型的停机时间。相比一体式刚性连接结构，这种开槽弹性结构可补偿对接轴件的少量同轴度误差，降低对接件的加工精度要求，减少加工成本。同时，周向均匀分布的槽结构可保证四个卡爪的受力均匀，胀紧时对接轴的受力沿周向均匀分布，不会出现偏载导致的轴件磨损或者卡滞问题。每个卡爪端面上的小孔，除了作为锁紧件的过孔外，还可在拆装时作为撬动孔，

　　方便将零件从安装基座中取出，也可作为防转销孔，插入定位销后限制零件自身与安装基座的相对转动，进一步提升连接可靠性。零件的所有棱边均做了小倒角处理，既避免装配时锐边划伤操作人员，也可在对接轴插入时起到导向作用，提升装配顺畅度。在材料选择上，这类零件通常采用中碳钢经调质处理，保证足够的强度与弹性，表面做发黑处理提升防锈能力，适配车间多油污、多粉尘的工作环境，长期使用不会出现锈蚀卡滞的问题。
