简易结构蝶阀阀头实体结构设计

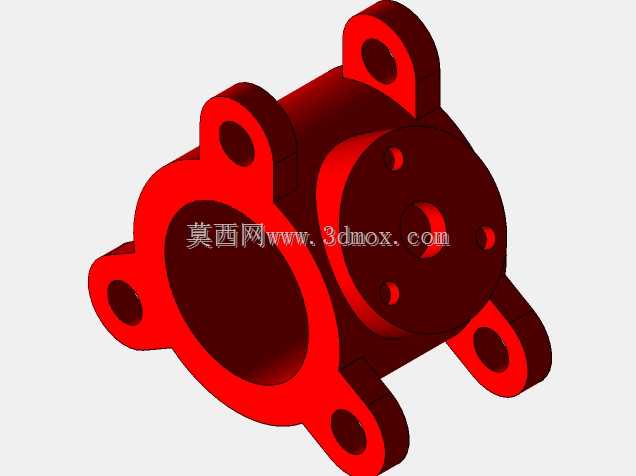

　　在民用给排水、暖通循环、低压化工流体输送的管路系统里，蝶阀的核心启闭承载部件就是阀头结构，这个部件的设计合理性直接决定了蝶阀的密封可靠性、启闭扭矩稳定性以及长期运行的抗疲劳寿命。日常现场运维中经常遇到的阀座偏磨、启闭卡涩、法兰对接错位等问题，追根溯源大多和阀头的结构设计公差、安装基准设置不合理有直接关联。这款阀头采用对称式多耳安装结构，周向均匀分布的带孔安装耳直接和管路侧法兰配对，不需要额外的转接构件，安装时可以直接穿入连接螺栓完成固定，安装耳的孔位公差按照管路法兰通用配对标准设置，能够适配同通径等级的常规法兰对接需求，有效降低现场安装的适配成本。从结构功能来看，阀头的中心腔体是容纳蝶板启闭转动的核心空间，

　　腔体的内壁加工基准和两端密封面的同轴度控制在合理公差范围内，能够保证蝶板在0-90度启闭转动过程中不会和腔体内壁发生剐蹭，同时蝶板闭合时能够和阀座密封面均匀贴合，避免局部压力过大导致的密封件过早磨损。阀头侧面的轴孔结构用于穿装蝶板的驱动转轴，轴孔的位置度设计充分考虑了转轴转动时的力臂分布，能够让驱动扭矩均匀传递到蝶板上，减少启闭过程中的偏载力矩，不管是配套手动手柄、蜗轮驱动头还是气动电动执行机构，都能保证动力传递的平稳性。设计过程中没有采用复杂的异形腔体结构，整体采用等壁厚的回转主体加周向安装耳的布局，这种结构一方面能够降低铸造或者3D打印成型的工艺难度，减少成型过程中的缩孔、应力集中等缺陷，

　　另一方面对称式的结构让阀头在承受管路内流体压力时，应力分布更加均匀，不会出现局部应力过高导致的结构变形。安装边界方面，这款阀头的轴向安装尺寸紧凑，不会占用过多的管路轴向布置空间，适合在管路排布密集、安装空间受限的场景下使用，周向安装耳的外轮廓尺寸控制在同通径法兰的螺栓分布圆外侧，不会和相邻管路的构件发生干涉，现场安装时不需要额外调整周边管路的排布位置。实际工况适配中，这款阀头针对低压流体输送场景做了结构优化，没有冗余的加强筋或者复杂的密封辅助结构，整体结构简单可靠，日常维护时只需要拆开两端法兰连接就可以直接更换内部的阀座和蝶板密封件，不需要整体切割管路，大幅降低后期运维的工作量。从建模逻辑来看，整个结构以中心回转轴线为基准，

　　所有安装耳、轴孔、密封端面的特征都基于这个基准做对称或者位置约束，建模过程中充分考虑了加工时的退刀空间、装配时的导入倒角，所有锐边都做了工艺倒角处理，避免安装过程中划伤密封件或者操作工人。流体通过阀头腔体时，对称的回转式内壁不会产生明显的紊流区，流体经过阀头时的压力损失更小，相比同通径的异形腔体阀头，能够降低管路输送过程中的动力损耗，适合在长距离循环流体管路中使用。
