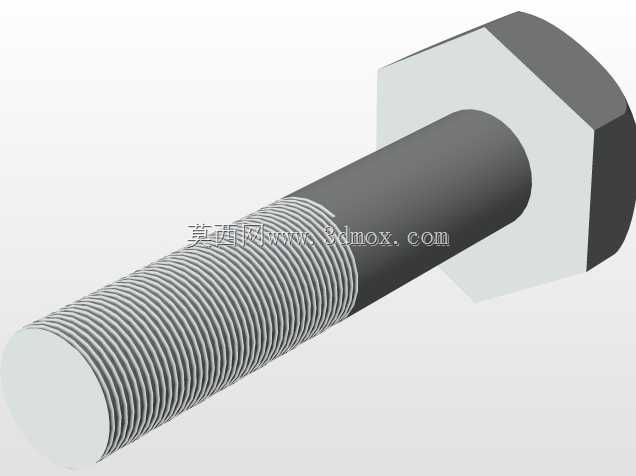

外六角全螺纹螺栓结构设计展示

　　在各类机械装配场景中，螺栓是应用覆盖范围最广的可拆卸紧固连接件，小到消费电子内部结构锁附，大到重型工程机械的机架拼接、钢结构厂房的节点固定，都离不开这类基础零件的支撑。本次呈现的外六角全螺纹螺栓结构，在设计阶段优先考虑了通用装配场景的适配性，六角头部的对边尺寸、头部厚度均参照常用紧固工具的作业边界设定，能够适配常规开口扳手、套筒、梅花扳手的夹持需求，避免出现扳手打滑、无法套入头部的装配问题。全螺纹的杆身设计，让这款螺栓可以适配不同厚度的被连接件组合，不需要额外计算光杆段长度是否匹配叠层总厚，在现场维修、多规格小批量装配场景下，能够减少零件选型的匹配难度，提升装配作业的效率。从结构设计逻辑来看，

　　螺栓头部与杆身的过渡位置做了圆弧倒角处理，这个细节并非冗余设计，而是为了降低应力集中系数——在螺栓承受轴向预紧力、横向交变载荷的时候，头杆结合位置是应力最容易集中的区域，合理的圆角过渡能够避免该位置在长期载荷下出现裂纹萌生，提升零件的疲劳使用寿命。杆身末端做了45度倒角处理，一方面是在装配时能够快速对准被连接件的安装孔，减少螺纹错扣的概率，另一方面也能避免螺纹起始端的牙型在运输、搬运过程中出现磕碰损伤，保证螺纹旋合的顺畅度。螺纹部分的牙型采用通用连接螺纹的牙型角设计，牙侧间隙控制在合理范围内，既能够保证旋合后的自锁性能，也不会因为间隙过小导致装配时卡滞，或是间隙过大出现连接松动的问题。在安装边界方面，

　　这类螺栓的作业空间需要预留出六角头部的扳手回转空间，以常规M系列规格的同结构螺栓为例，套筒作业时需要在头部外侧预留至少大于对边尺寸3毫米的径向空间，轴向需要预留足够的套筒装入长度，避免出现工具无法就位的问题。在不同的应用场景下，这类螺栓的选型需要匹配对应的性能等级，比如承受重载的钢结构连接场景需要选用更高强度等级的材质，而普通低压电器、民用五金装配场景则可以选用常规强度的材质，在满足使用需求的前提下控制装配成本。很多初级结构设计人员在做整机装配建模时，容易忽略螺栓这类标准件的细节建模，要么直接调用简化的圆柱加六角头的模型省略螺纹结构，导致后续做干涉检查时无法发现螺纹与周边零件的间隙问题，要么螺纹建模的牙型参数不符合通用标准，

　　导致导出工程图后无法匹配对应的标准件采购规格。这个螺栓模型完整还原了外六角头部、全螺纹段、末端倒角、头杆过渡圆角的全部细节，在做装配干涉检查、装配工艺模拟时，能够更真实地还原零件的实际装配状态，比如检查螺纹段是否会与周边的薄壁零件、走线结构发生干涉，扳手作业空间是否足够，避免实际生产装配时才发现结构设计的冲突问题。在设备维护场景中，全螺纹外六角螺栓的通用性优势也十分明显，当现场出现零件损坏需要替换时，不需要精确测量原螺栓的光杆长度，只要匹配螺纹公称直径、总长度以及性能等级，就可以快速完成替换，减少设备停机等待的时间。在做自动化装配线的设计时，这类标准件的结构细节也会直接影响供料、拧紧工位的结构设计，比如六角头部的尺寸决定了振动盘供料轨道的宽度，螺纹段的长度决定了拧紧枪的进给行程，完整的三维模型能够帮助自动化设计人员更精准地完成工位结构设计，减少后续调试阶段的修改量。
