带安装沉孔的环形法兰连接构件

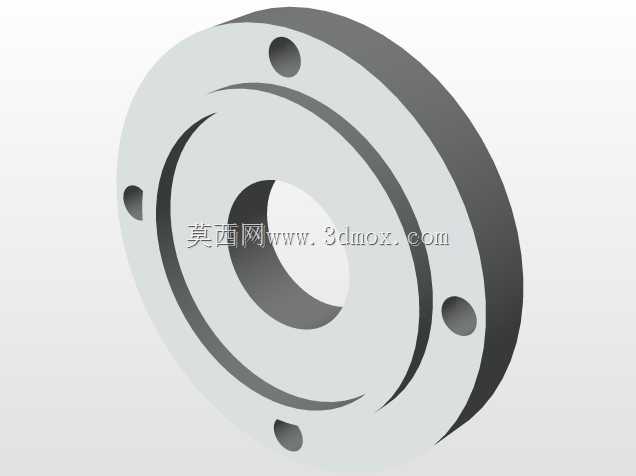

　　这类带沉孔的环形法兰构件，在流体输送管路、回转支承安装、动力输出轴端连接场景中应用极广，日常做设备改造时经常会碰到这类零件的选型或重新设计需求。从结构上看，该构件采用圆盘式主体设计，中心开设大直径通孔，既可以作为介质流通的通道，也能为穿过的轴类零件提供避让空间，避免运动过程中发生干涉。盘面沿圆周方向均匀分布四个沉头安装孔，这种孔型设计的核心作用是让螺栓安装后头部完全沉入构件表面以下，不会突出法兰端面，既可以保证法兰对接时两个端面完全贴合，不会因为螺栓头凸起产生装配间隙，也能避免外露的螺栓头在设备运行过程中剐蹭周边的管线、护罩或者操作人员的衣物，提升设备运行的安全性。

　　法兰端面上设计的多圈环形凹槽，主要是为了放置密封圈做准备，当两片法兰对接锁紧时，密封圈被压入凹槽内，能够填充两个端面之间的微观间隙，阻断介质泄漏的路径，相比平面法兰的密封形式，这种带凹槽的结构可以限制密封圈在压力作用下发生移位，在低压气体、润滑管路的密封场景中可靠性更高，不需要额外加工密封槽就能实现较好的密封效果，降低配对法兰的加工难度。

　　从设计思路上来说，这类法兰的尺寸设计首先要匹配对接部位的安装边界，中心通孔的直径需要根据流通介质的流量要求或者穿过轴的直径来确定，要预留足够的安全间隙，避免轴运转时的径向跳动摩擦法兰内孔；安装孔的分布圆直径需要和配对法兰的孔位完全一致，沉孔的深度要大于所用螺栓的头部高度，保证螺栓锁紧后端面齐平；法兰的整体厚度需要根据额定工作压力计算，保证螺栓锁紧时法兰不会发生翘曲变形，避免密封面失效。实际应用中，这类法兰常被用在小型液压站的管路对接、减速机输出端的端盖固定、小型回转工作台的基座连接等位置，相比铸造法兰，这种机加工成型的法兰零件尺寸精度更高，端面的平面度可以控制在较小的公差范围内，对接后的密封稳定性更好。

　　做三维建模的时候，需要重点注意安装孔的位置度公差，四个孔沿圆周均匀分布的角度误差不能过大，否则现场安装时会出现螺栓穿不进配对孔的问题；沉孔的同轴度也要控制，避免螺栓头放入后出现偏斜，导致锁紧力不均匀；端面的环形凹槽尺寸要和选用的密封圈规格匹配，凹槽的宽度要略大于密封圈线径，深度要小于密封圈的线径，保证装配后密封圈有合适的压缩量，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现泄漏。另外法兰的外圆边缘做了小倒角处理，既可以去除机加工产生的锐边毛刺，避免安装时划伤操作人员，也能在对接装配时起到导向作用，让两片法兰更容易对齐。在一些有同轴度要求的安装场景中，法兰内孔还可以作为定位基准，和对接部件的止口配合，保证两个连接部件的同轴度，减少运转过程中的偏心振动。这类零件结构虽然简单，但在整套设备的连接可靠性中起到非常关键的作用，设计时需要结合实际的工况载荷、工作压力、安装空间综合确定各项尺寸参数，不能直接照搬通用标准件的尺寸，否则很容易在使用过程中出现密封泄漏、连接松动的问题。
