双孔连杆式曲柄传动连接结构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:540960
  • 双孔连杆式曲柄传动连接结构

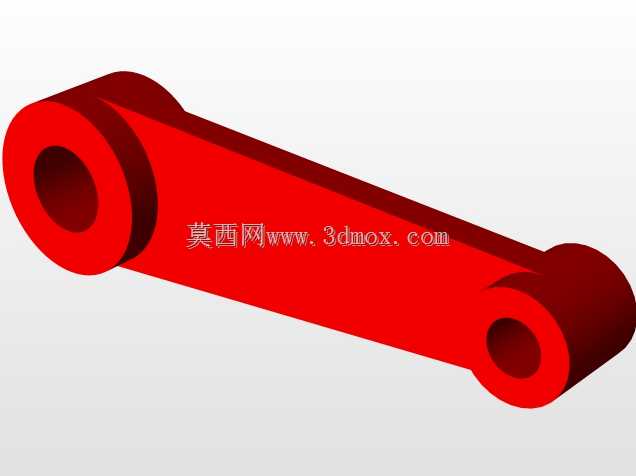

  在各类往复式动力转换设备中,这类双孔曲柄是实现旋转运动与直线往复运动切换的核心铰接承载件,日常能在小型内燃机、空气压缩机、冲压设备的进给机构、农用脱粒机的传动链路里见到它的身影,它的存在直接决定了动力传递的同轴精度与往复行程的稳定性。从结构设计逻辑来看,整体采用长杆身搭配两端同轴环套的布局,两端的通孔是核心安装基准,大直径端通常用于套接设备主轴的偏心轴颈,小直径端则通过销轴与连杆构件形成铰接配合,杆身做了等截面过渡处理,没有多余的减重开槽,优先保障交变载荷下的结构刚性,避免长期往复受力后出现杆身弯曲变形。实际选型匹配时,首先要确认两端孔的内径尺寸与配合轴颈的公差带,通常铰接位会选用间隙配合保障转动灵活性,

  主轴连接位则根据载荷等级选择过渡或小过盈配合,防止高速运转时出现配合松旷;杆身的中心距直接决定了从动件的往复行程长度,设计建模时需要严格锁定两孔的中心距公差,避免行程偏差导致设备末端执行件出现卡位或者行程不足的问题。安装边界层面,要预留杆身摆动的完整空间,杆身摆动过程中不能和周边的机壳、油路管线、其他传动构件发生运动干涉,两端环套的端面要和配合件的定位端面保留0.1到0.3毫米的轴向间隙,防止热胀后出现端面摩擦卡滞。这类结构在建模时优先以两孔中心连线作为布局基准,先绘制两端环形结构的截面轮廓,再通过拉伸生成基础实体,杆身和环套的衔接位置做了等半径圆角过渡,消除应力集中点,避免交变载荷下在衔接位置萌生疲劳裂纹。从实际工况适配角度,

  这类曲柄主要承受周期性的拉压交变载荷,部分高速运转场景下还要考虑离心力带来的附加载荷,所以建模时壁厚设计要匹配额定载荷下的强度校核结果,环套的壁厚要能承受销轴传递的径向挤压力,杆身的截面尺寸要满足拉压强度与屈曲稳定性要求。在小型空压机的应用场景里,这类曲柄连接电机输出轴与活塞连杆,将电机的连续旋转转化为活塞的往复压缩动作,运转过程中铰接位置需要持续润滑,所以部分同结构产品会在环套位置设计油槽或者油孔,方便润滑油进入配合面降低磨损;在脚踏式冲压设备的手动传动链路里,这类曲柄作为脚踏力的传递构件,将踏板的摆动转化为冲头的上下冲压动作,此时对结构的抗冲击性能要求更高,杆身通常会做加厚处理,避免瞬时冲击力导致结构断裂。

  建模过程中要注意两端孔的圆柱度公差控制,孔壁的表面粗糙度要适配配合轴承或者轴套的安装要求,如果是采用轴套配合的场景,环套的内孔尺寸要匹配轴套的外径公差,压装轴套后还要保证内孔的最终尺寸符合转动配合要求。另外,这类曲柄的动平衡特性也会影响设备运转的平稳性,尤其是在转速超过每分钟1000转的应用场景里,建模完成后需要做动平衡校核,必要时在杆身位置设计去重结构,降低运转时的振动噪音。很多新手建模时容易忽略杆身与环套衔接位置的圆角处理,直接做直角衔接,实际生产使用中这类直角位置会成为应力集中点,在数万次交变载荷循环后很容易出现断裂故障,所以过渡圆角的半径不能小于杆身壁厚的五分之一,在不干涉周边构件的前提下尽量放大圆角半径,提升结构的疲劳寿命。安装时还要注意两端孔的平行度要求,如果两孔轴线出现平行度偏差,会导致连杆运转时出现别劲的情况,不仅会增大运转阻力,还会加速销轴和孔壁的磨损,严重时甚至会导致连杆弯曲变形,所以建模时就要严格约束两孔的轴线平行度公差,给后续加工提供准确的基准参考。
