带法兰安装结构的外螺纹连接臂轴

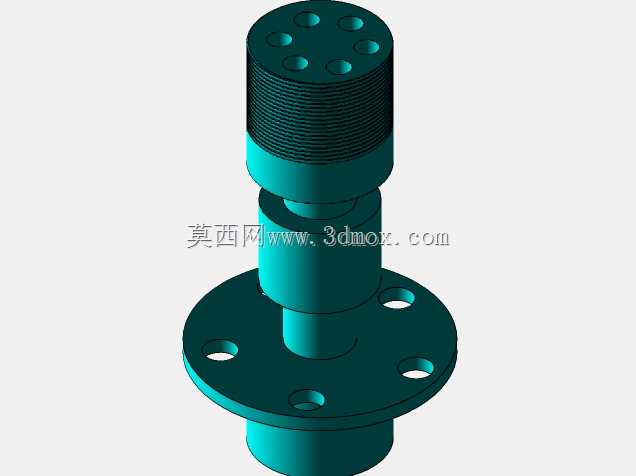

　　这款带法兰安装结构的外螺纹臂轴，是重载机械臂关节、工程机械执行端连接部位常用的核心承载零件，日常在工业机器人小臂与末端执行器的铰接工位、工程起重设备臂架的铰接点位、自动化生产线翻转机构的回转支撑位置都能见到这类轴件的应用，它的核心作用是承担径向载荷与部分轴向载荷，同时实现两个相对运动部件之间的定位连接，保证运动过程中同轴度稳定，避免连接部位出现窜动、偏磨的问题。从结构设计来看，这款轴件采用三段式阶梯结构设计，最上端为外螺纹段，螺纹段端面均匀分布六个轴向通孔，用于穿装锁紧螺栓，配合螺纹段的锁紧螺母可以实现上端连接部件的轴向压紧，螺纹段的长度经过匹配计算，既保证足够的螺纹啮合长度满足锁紧强度要求，

　　又不会因为螺纹过长导致装配时出现多余的干涉问题，螺纹段下方设置有退刀槽结构，退刀槽的宽度与深度符合机械加工工艺要求，既方便螺纹加工时退刀，也能避免应力集中导致的轴段断裂风险。中间段为光轴配合段，是轴件与配套轴套、轴承配合的核心工作面，该段的表面粗糙度要求较高，加工时需要保证圆柱度误差控制在合理范围内，避免配合后出现卡滞、磨损过快的问题，光轴段与下方法兰盘为一体式结构，这种一体式设计相比分体式焊接法兰的结构，整体强度更高，能承受更大的冲击载荷，适合重载工况下使用。下方的法兰盘为圆形结构，盘面上均匀分布四个安装通孔，用于穿装螺栓将整个臂轴固定在设备的基座或者臂架主体上，法兰盘的下端还延伸出一段短光轴，该段为定位止口，

　　装配时可以插入基座的定位孔内，实现臂轴安装时的快速同轴定位，降低装配时的找正难度，同时能承担部分径向剪切力，减少法兰连接螺栓的受力负荷。在实际选型应用时，需要重点核对几个安装边界尺寸：首先是上端螺纹段的公称直径与螺距，要匹配配套的锁紧螺母规格，同时要确认螺纹段长度满足上端连接件的安装厚度要求，避免出现螺纹啮合长度不足导致锁紧失效的问题；其次是中间光轴配合段的直径与长度，要和配套的轴套、轴承内孔尺寸匹配，同时要确认该段长度满足配合件的轴向安装空间，避免装配后配合件出现轴向窜动的间隙；再者是下方法兰盘的外径、安装孔的中心距以及孔径，要和安装基座的法兰接口尺寸完全匹配，定位止口的直径与长度也要和基座的定位孔尺寸对应，

　　否则会出现无法装配的问题；最后要确认整个轴件的总长度，匹配安装位置的轴向空间，避免装配后出现轴向干涉。设计这类轴件的时候，首先要根据应用场景的额定载荷计算轴的最小直径，保证轴件的抗扭、抗弯强度满足工况要求，避免使用过程中出现轴断裂的失效问题；其次各个阶梯段的过渡位置要设置合理的圆角，避免直角过渡造成的应力集中，尤其是在重载、交变载荷的工况下，应力集中位置很容易萌生疲劳裂纹，最终导致轴件断裂；法兰盘上的安装孔位置要保证位置度公差，避免装配时螺栓无法顺利穿入，上端面的六个通孔也要保证均匀分布，保证锁紧时各个螺栓的受力均匀，避免出现偏载导致的螺纹段变形。这类臂轴在实际使用过程中，中间光轴配合段是主要的磨损部位，所以设计时通常会根据工况要求选择合适的材料与热处理工艺，普通工况下可以选用45号钢进行调质处理，提升轴件的综合力学性能，重载或者有耐磨要求的工况下，可以选用合金结构钢进行表面淬火处理，提升配合面的硬度，延长使用寿命；装配时要注意在配合面涂抹润滑脂，减少运转过程中的磨损，同时要按照规定的扭矩锁紧各个连接螺栓，避免螺栓松动导致轴件移位，影响设备的运行精度。
