帕金斯三缸柴油机缸体结构三维数模

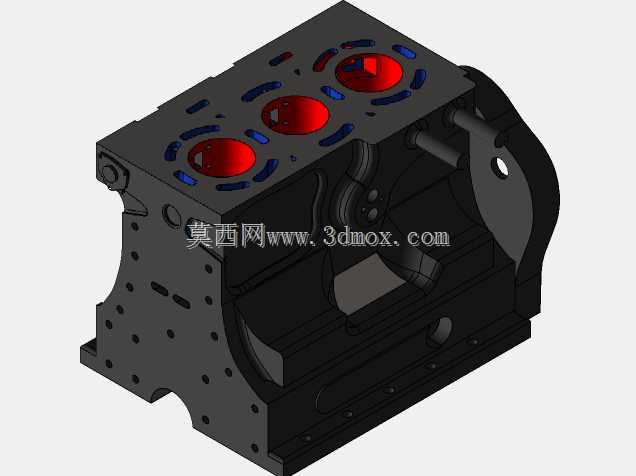

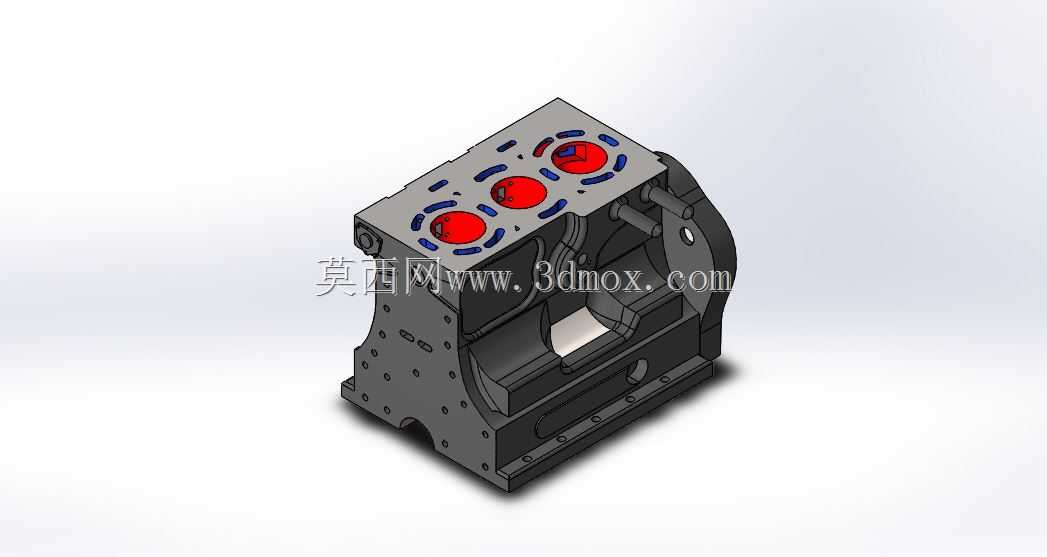

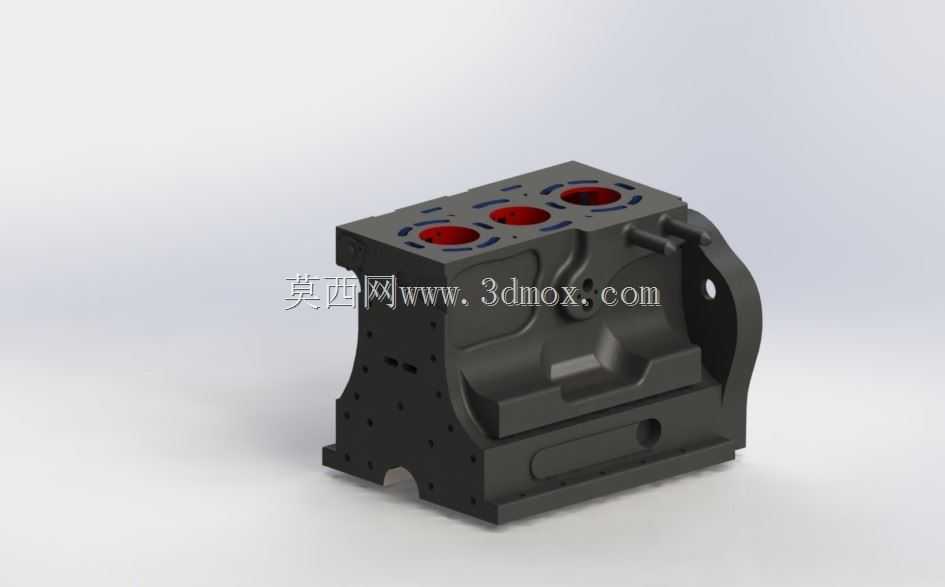

　　该模型还原的是2500cc排量级三缸柴油机的核心承载部件缸体，这类动力单元目前广泛配套在轻型商用车辆、小型非道路工程机械、农用作业机组以及固定式发电动力组上，作为整台柴油机的装配基体，缸体需要承载曲柄连杆机构、配气机构、冷却润滑系统、燃油供给系统的全部零部件安装定位，同时在做功行程中承受活塞传递的爆发压力、曲轴旋转的交变载荷以及整机运行的振动冲击，其结构设计的合理性直接决定了柴油机的可靠性、NVH表现与服役寿命。从结构设计逻辑来看，这款整体式缸体采用了集成度较高的设计思路，将曲轴箱与缸筒基座做了一体化铸造成型，没有采用分体式缸套座的结构，能够在保证整体刚度的前提下压缩整机的轴向尺寸，适配三缸机紧凑布局的需求。

　　上部三个同轴排布的缸筒安装位对应三缸的做功单元，每个缸筒周边预留了冷却水道的成型空腔，能够在整机运行时让冷却液持续包裹缸筒外壁，带走燃油燃烧产生的多余热量，避免缸筒过热导致的润滑失效、部件变形卡滞问题。缸体侧面预留了挺柱腔、机油道的成型通道，下部的曲轴箱部分设置了多道主轴承座安装位，用于固定曲轴的支撑轴瓦，每道轴承座都做了加厚的加强筋结构延伸至缸体侧壁，能够平衡三缸机本身一阶力矩不平衡带来的额外载荷，避免长期运行后主轴承座出现变形开裂。从安装边界来看，这款缸体的前端面预留了正时机构、水泵、机油泵的安装定位止口与螺栓孔位，后端面设计了飞轮壳与变速箱连接的定位法兰，侧面预留了机油滤清器、燃油管路、启动马达的安装凸台，

　　所有安装孔位的位置度都与实际量产部件保持一致，能够直接用于整机装配的干涉检查、工装夹具设计参考。在建模细节上，模型还原了缸体外部所有的加强筋布局、吊装凸耳、工艺孔以及安装凸台结构，没有对铸造圆角、螺栓沉孔这类细节做过度简化，能够清晰看到缸体不同部位的壁厚变化——比如主轴承座位置壁厚明显大于侧壁非承载区域，既保证了高载荷区域的结构强度，也尽可能控制了缸体的整体自重，符合车用动力部件轻量化与强度平衡的设计原则。对于结构设计从业者来说，这类成熟量产机型的缸体模型能够直观展示小排量三缸柴油机的基体布局逻辑，在做同类动力部件改型、配套机架设计、外围附件适配时，可以直接参考其安装点位的布局思路、加强筋的排布方式，避免出现刚度不足、

　　安装干涉的问题；对于三维建模学习者而言，这类复杂铸造壳体的建模过程，能够练习多特征组合、曲面过渡、阵列孔位排布的实操技巧，理解工程实际中铸造部件的建模规范，避免出现不符合工艺要求的尖角、壁厚突变等设计问题。在实际工程应用中，这类缸体的三维数模还可以用于有限元分析的前处理，通过导入仿真软件划分网格后，模拟不同爆发压力、不同转速下缸体的应力分布与形变情况，验证结构设计的安全裕度，也可以用于冷却系统的流场仿真，优化水道的走向与截面尺寸，提升整机的冷却效率，减少不同缸筒之间的温度差，降低热变形带来的磨损风险。需要注意的是，三缸机的缸体设计相比四缸机型，更需要关注曲轴箱部分的刚度平衡，因为三缸机的做功间隔角更大，运行时的倾覆力矩波动更明显，这款缸体在侧面设计了一体化的加强筋网格，同时在曲轴箱下部设置了加强横梁连接两侧壁，就是为了提升整体的抗扭刚度，减少运行时的缸体形变，这部分的结构设计细节在模型中都有完整还原，能够给同类产品的设计提供直接的参考依据。
