直列四缸往复式内燃发动机结构

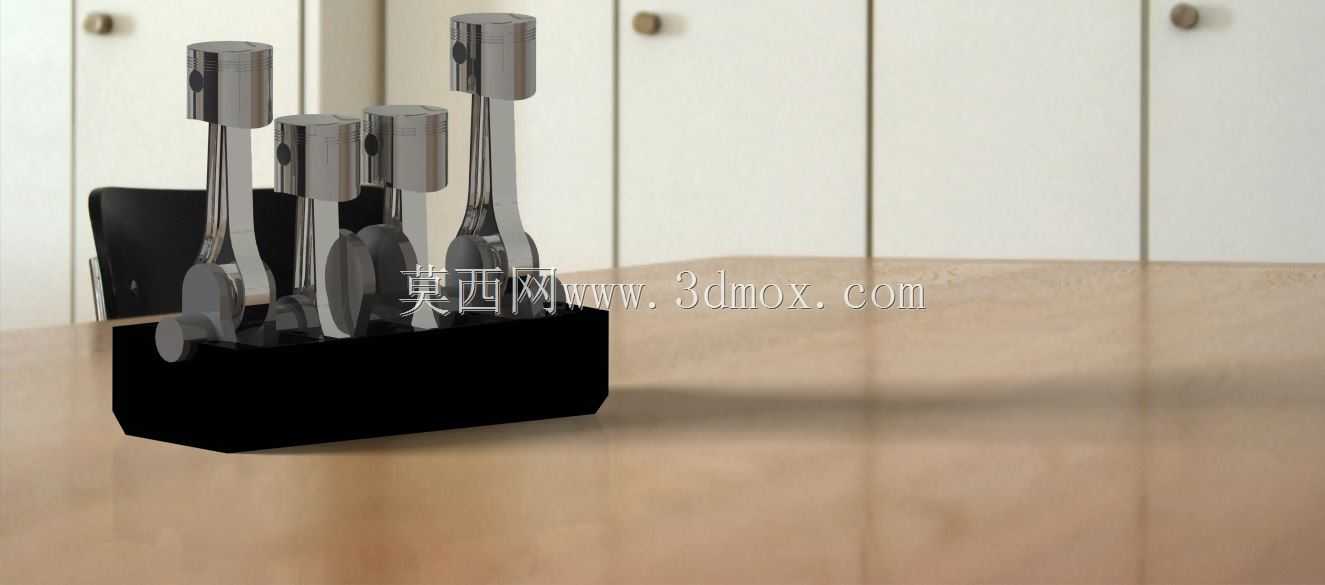

　　这套直列四缸动力单元的三维结构，完整还原了往复式内燃机核心做功模块的装配逻辑，在乘用车、小型工程机械、通用动力机组的配套设计场景中，这类结构是前置前驱、前置后驱动力布局里最常见的配置选择。从实际工况适配来看，四缸布局相比三缸机型拥有更优的运转平顺性，相比六缸及以上缸数机型又能控制整体体积与自重，是1.0L-2.5L排量区间动力设备的首选结构形式，广泛覆盖家用代步车辆、小型农用作业机械、固定式应急发电机组等多个应用领域。

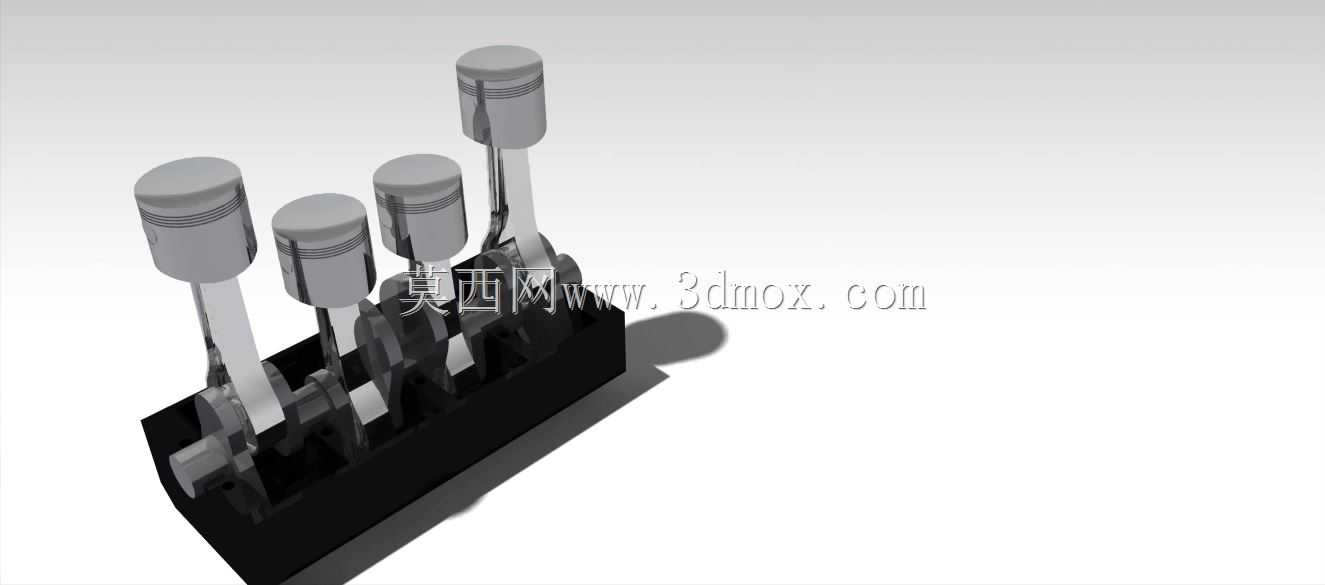

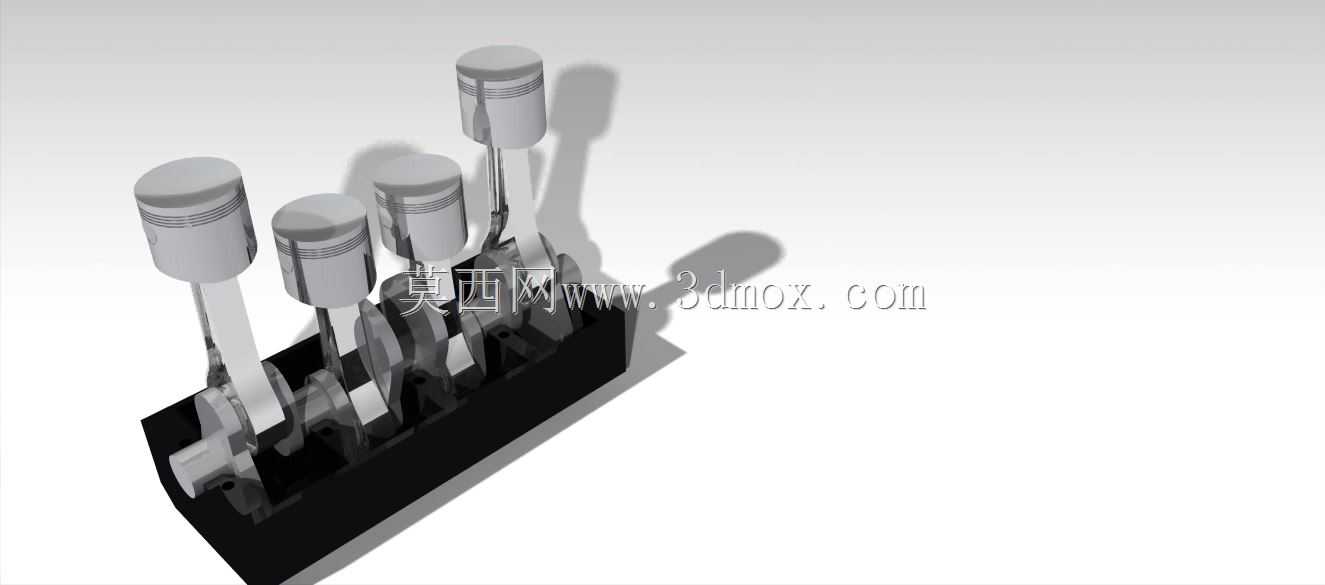

　　结构设计上，整套模型完整呈现了活塞、连杆、曲轴、缸体基座的装配关系：四个活塞沿直列方向等距排布，每个活塞通过活塞销与对应连杆的小端铰接，连杆大端则通过轴瓦结构固定在曲轴的对应曲柄销位置，将活塞的上下直线往复运动转化为曲轴的旋转扭矩输出。设计过程中需要严格控制各缸的中心距参数，既要保证相邻缸之间有足够的壁厚满足缸体强度与散热需求，又要尽可能压缩曲轴的总长度，降低动力单元的整体轴向尺寸，适配不同车型的机舱安装边界；通常这类1.6L左右排量的四缸机型，缸心距控制在85mm-95mm区间，曲轴总长度控制在350mm-400mm范围，能够兼顾紧凑性与结构可靠性。

　　从功能实现逻辑来看，四缸机型的曲柄销采用180度对称排布，能够保证四个缸的做功行程均匀错开，曲轴每旋转720度完成一个完整工作循环时，各缸依次做功，让输出扭矩的波动幅度控制在合理区间，减少曲轴运转的扭转振动，降低配套飞轮的配重需求，进一步缩减动力总成的整体重量。活塞部分的环槽结构在模型中也做了还原，实际应用中三道活塞环分别承担气密封、刮油、布油的功能，保证燃烧室内的高压燃气不会窜入曲轴箱，同时将缸壁上多余的润滑油刮回油底壳，避免机油参与燃烧造成积碳与排放超标。

　　安装边界层面，这套核心结构的下部曲轴箱预留了与油底壳连接的法兰面，上部缸体结合面可匹配缸盖、配气机构的安装定位，前端输出端可连接飞轮、离合器或变速箱输入轴，后端则可布置正时驱动结构、机油泵驱动齿轮等附属组件。在做整车搭载匹配时，需要重点关注曲轴中心线与车辆传动系统轴线的同轴度公差，同时预留发动机悬置的安装点位，三个或四个悬置点的位置需要经过重心核算，保证动力单元运转时的振动能够被悬置结构有效过滤，不会传递到驾乘舱内。

　　建模过程中对各运动部件的运动间隙做了符合工程实际的预留：活塞与缸壁之间的配合间隙控制在0.02mm-0.04mm区间，满足热膨胀后的运动需求，避免冷启动敲缸与热态拉缸问题；连杆大端与曲柄销之间的轴瓦间隙控制在0.01mm-0.03mm，保证压力润滑油膜能够稳定形成，减少运动副的磨损。这类直列四缸结构的设计成熟度极高，在实际工程应用中，通过调整缸径、冲程参数，就可以衍生出不同排量、不同动力输出特性的机型，适配不同的动力需求场景，比如小缸径长冲程的设计偏向低转速大扭矩输出，适合城市代步车型的低速工况，大缸径短冲程的设计则偏向高转速功率输出，可适配性能取向的车型需求。
