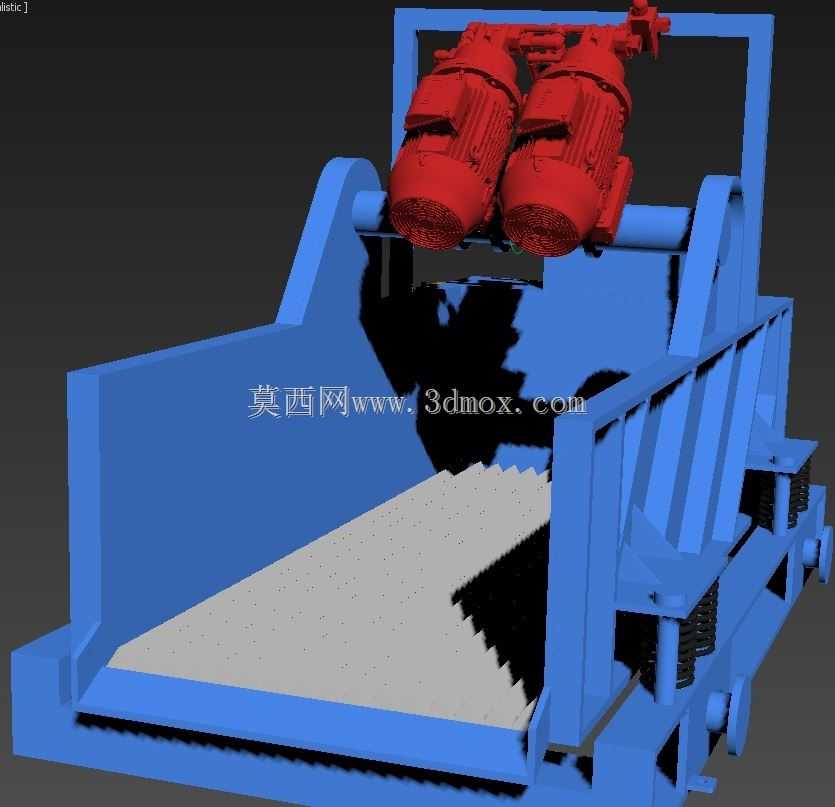

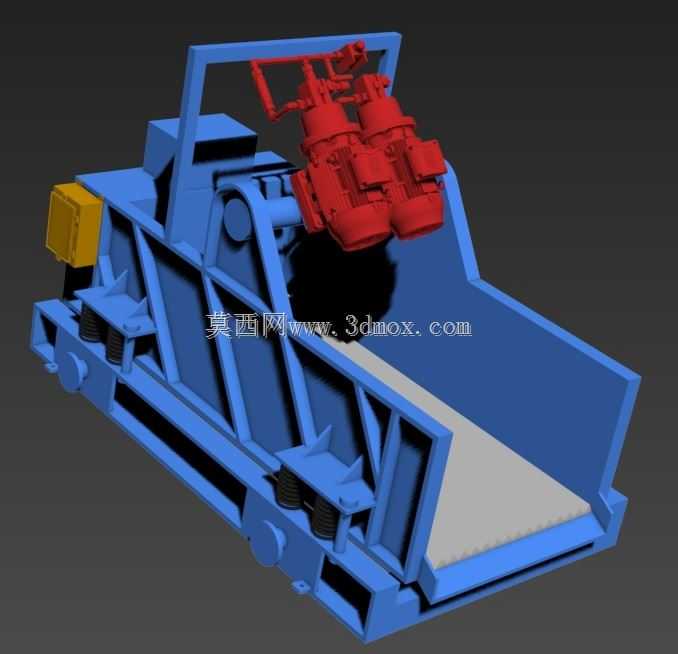

带四组弹簧支撑的双激振电机振动筛结构

　　在矿山固液分离、钻井泥浆循环、页岩骨料分级这类工况里，筛分环节的设备稳定性直接决定整条处理线的连续运行时长，这款双电机驱动的振动筛，就是针对高负荷连续筛分场景做的结构设计。从现场安装的角度看，设备整体采用槽型筛箱布局，进料端预留了和上游溜槽对接的法兰安装位，安装时需要保证筛面沿出料方向保持3到5度的下倾角，这个角度是结合双激振电机的激振力方向算出来的，既不会让物料在筛面堆积，也不会因为流速过快导致筛分不彻底。设备底部的四组弹簧是整个隔振系统的核心，弹簧刚度的选型匹配了筛箱满载时的总重量，空载时弹簧压缩量控制在总行程的三分之一，满载物料叠加激振力动态载荷时，弹簧压缩量不会超过总行程的三分之二，避免运行过程中出现弹簧并圈冲击的问题，

　　同时弹簧支座的位置做了偏心调整，刚好对应筛箱的重心投影点，能大幅降低筛箱运行时的横向摆振，减少侧板的交变应力集中。双激振电机采用对称反向安装的布局，两台电机的偏心块角度出厂时做了同步校准，运行时两台电机产生的横向激振力会互相抵消，纵向激振力叠加后带动筛箱做近似直线的往复振动，这种驱动方式相比单电机带偏心轴的结构，省去了中间的同步带传动环节，传动效率更高，日常维护只需要定期检查电机固定螺栓的预紧力就行，不需要频繁调整传动带张紧度，更适合野外钻井、矿山现场这类维护条件有限的场景。筛箱的侧板采用折弯加强筋结构，没有额外焊接外置加强筋，避免焊接应力导致的侧板开裂问题，筛面的支撑梁采用矩形钢管焊接结构，表面做了耐磨衬板安装位，

　　更换不同孔径的筛网时不需要改动支撑结构，只需要更换对应压条就能适配不同粒径的筛分需求，不管是钻井作业里分离泥浆里的岩屑，还是砂石生产线里分级页岩骨料，或是尾矿干排环节里分离矿浆里的固体颗粒，都能通过更换筛网快速切换工况。设备侧面预留了激振电机的检修操作空间，电机接线盒的位置做了防溅护罩，避免筛分过程中飞溅的泥浆、矿浆落到接线端子上引发绝缘故障，出料端的导流槽做了向下收窄的结构，筛分后的物料能直接落到下游的输送设备或者集料斗里，不会出现撒料问题。从安装边界来看，设备的整体宽度控制在常规工业运输的限宽范围内，不需要拆分就能直接通过平板车转运到现场，安装时不需要做特别复杂的混凝土基础，只需要在放置位置铺设厚度不小于200毫米的硬化钢板，

　　把设备底部的固定支座和钢板焊接固定就行，相比需要做预埋螺栓基础的大型筛分设备，现场安装的周期能缩短60%以上，特别适合需要频繁转场的钻井作业、移动破碎筛分站点这类场景。设计过程中特意把弹簧的安装位置做了下沉处理，降低了设备整体的重心高度，即使在满负荷运行时，设备的整体晃动量也能控制在毫米级，不会因为振动导致相邻的管线、进料溜槽出现焊缝开裂的问题。筛箱的进料端做了缓冲衬板安装位，物料从高处落到筛面时首先接触缓冲衬板，不会直接冲击筛网，能有效延长筛网的使用寿命，减少日常易损件的更换频率。
