固定翼飞机前缘缝翼结构三维建模

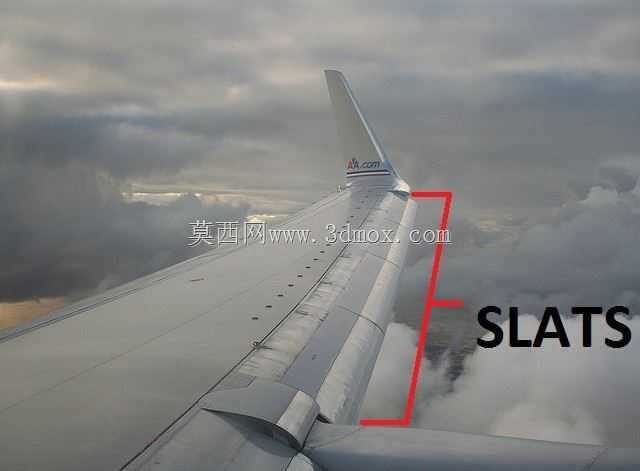

　　在民用固定翼运输机、干线客机的起降阶段设计中，前缘缝翼是决定低速飞行安全边界的核心增升构件，本次建模还原的是典型多段式前缘缝翼的实体结构，覆盖缝翼本体、导轨安装位、作动连接点、与主翼的缝道间隙配合面等核心结构特征。从实际工程应用场景来看，这类缝翼主要部署在机翼前缘沿展向的分段区间内，不同展向位置的缝翼段会根据机翼的扭转角、当地弦长做适配性修型，避免展向气流分离引发的失速不对称问题。

　　从功能特性层面拆解，缝翼的核心作用是在大迎角状态下，通过向前下方伸出形成的缝道，将机翼下翼面的高压气流引导至上翼面附面层内，延缓上翼面的气流分离，将整机的失速迎角提升8到12度，同时最大升力系数可提升40%以上，这一特性直接决定了飞机的进场速度、起飞滑跑距离与着陆滑跑距离——在相同起飞重量下，缝翼全开状态可让起飞离地速度降低20到30节，对应的滑跑距离缩短近30%，对于高原机场、短跑道机场的运营适配性至关重要。

　　设计思路上，本次建模严格遵循真实机型的缝翼运动逻辑：缝翼并非简单的平面偏转，而是沿弯度适配的弧形导轨做复合运动，伸出过程中同时伴随前向位移与下偏角度，完全收回时缝翼的外表面与主翼前缘型面完全贴合，保证巡航状态下的机翼气动外形光滑连续，将巡航阶段的寄生阻力增量控制在0.5%以内。建模过程中重点还原了缝翼的内部承力结构：缝翼本体采用多肋加蒙皮的薄壁结构，沿展向每间隔300到400毫米设置一道加强肋，肋板上预留了作动器连接耳片的安装孔位，孔位的同轴度公差控制在0.1毫米以内，保证多作动器驱动时的运动同步性，避免缝翼卡滞。

　　关于外形尺寸与安装边界，建模参考窄体干线客机的外段机翼缝翼参数，单段缝翼的展向长度约2.8米，弦向最大宽度约0.45米，完全伸出时与主翼前缘的缝道最小间隙为25毫米，缝道的收敛角度控制在12度到15度之间，保证引射气流的流速均匀，不会出现局部气流分离。安装边界方面，缝翼的导轨安装座与主翼前缘的翼盒前梁通过高锁螺栓连接，连接点的载荷传递路径在建模中做了简化还原，预留的作动器连接点位于缝翼弦向30%位置，与主翼内的旋转作动器输出端匹配，安装时需保证缝翼沿展向的阶差不超过0.3毫米，避免巡航状态下产生额外的气动噪声与阻力。

　　在实际的结构校核场景中，这类缝翼模型可直接用于气动载荷下的变形仿真：缝翼在全开状态下承受的气动载荷沿展向呈梯形分布，翼根段的最大局部载荷可达每平方米8千帕，建模时保留的蒙皮厚度参数（2毫米到3毫米的铝合金蒙皮）、加强肋的厚度参数（1.5毫米）可直接导入有限元分析模块，校核缝翼在最大过载下的变形量是否超出导轨的允许间隙，避免运动干涉。此外，模型中还原的缝翼前缘防冰腔通道结构，可用于热防冰系统的气流流场仿真，保证前缘外表面的温度维持在冰点以上，避免结冰引发的气动外形破坏。

　　很多初级建模者容易忽略缝翼与主翼之间的密封结构，本次建模中也还原了缝翼后缘的柔性密封带安装槽，密封带在缝翼收回时完全压紧在主翼前缘的贴合面上，避免雨水、沙尘进入机翼内部的作动机构舱，同时在缝翼伸出时密封带仍能保持对缝道下边缘的密封，防止下翼面高压气流从非设计通道泄漏，影响增升效率。从维护场景的适配性来看，建模时预留的缝翼前缘快卸口盖位置，与真实机型的维护口盖位置完全一致，口盖的快卸锁安装位、密封胶圈槽都做了细节还原，可直接用于地勤维护操作的仿真培训，验证维护人员在不开缝翼的状态下能否完成内部作动机构的检查与润滑作业。
