无螺栓式麦克纳姆轮全向行走轮结构

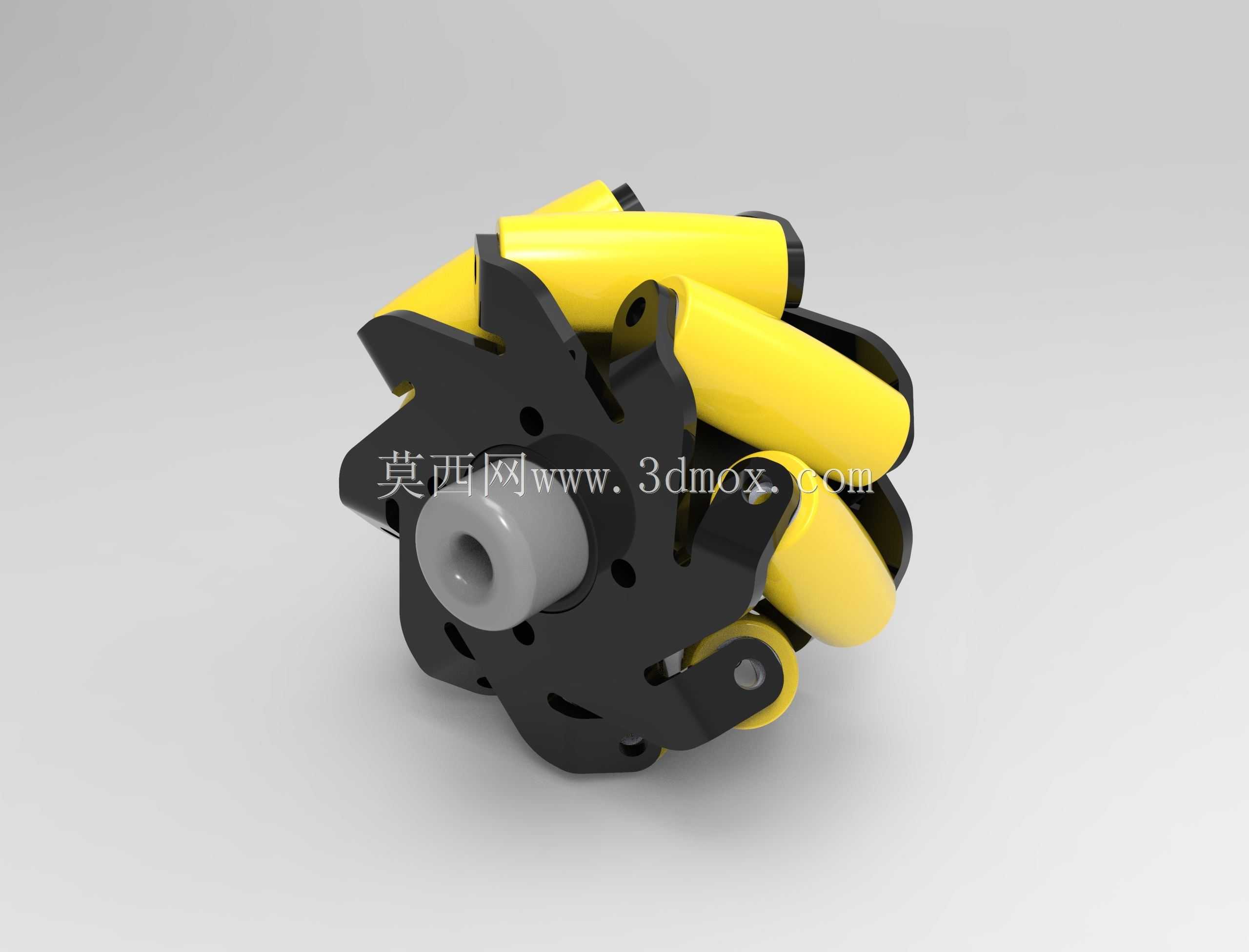

　　在智能仓储AGV、车间重载转运平台、巡检机器人、全向移动作业台这类需要狭小空间内灵活移位的设备场景中，常规的定向轮、万向轮始终存在转向半径限制，无法完成横向平移、原地自旋、斜向走位这类特殊动作，而麦克纳姆轮正是为解决这类全向移动需求诞生的行走部件，这款无螺栓结构的麦卡姆轮，在传统麦轮的结构基础上做了装配逻辑的优化，更适配高频启停、长期往复运行的工业移动场景。

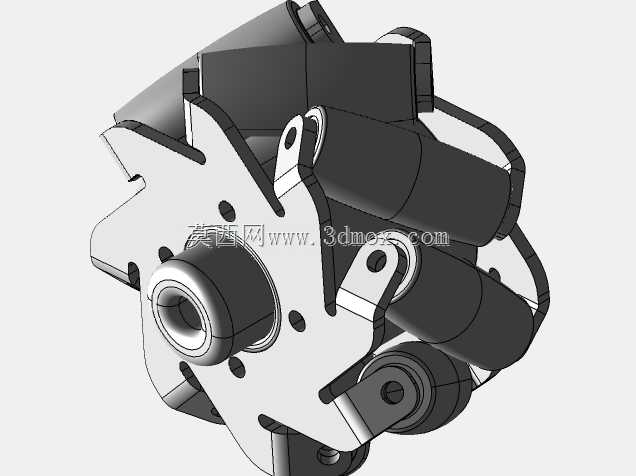

　　从实际使用的功能特性来看，这款轮体依靠周向分布的鼓形辊子实现多方向力的分解，每个辊子的轴线与轮体主轴线呈固定夹角，当多个麦轮按照指定旋向组合安装在设备底盘时，通过控制不同轮体的转速差与转向，就能合成任意方向的行走合力，不需要额外设置转向机构就能完成全向移动，对于需要在狭窄通道内对接工位、精准对位的转运设备来说，能大幅降低底盘的结构复杂度，减少转向机构带来的故障点。区别于传统采用螺栓紧固辊子支架的麦轮结构，这款轮体采用无螺栓的卡接装配逻辑，辊子的安装支架直接与轮辐主体做卡扣式嵌合定位，消除了长期运行中螺栓受交变载荷松动、脱落的风险，在设备频繁加减速、过轨道接缝、碾压细小杂物的工况下，不会出现紧固件松脱导致的辊子偏斜、卡滞问题，能降低日常运维的检查频次。

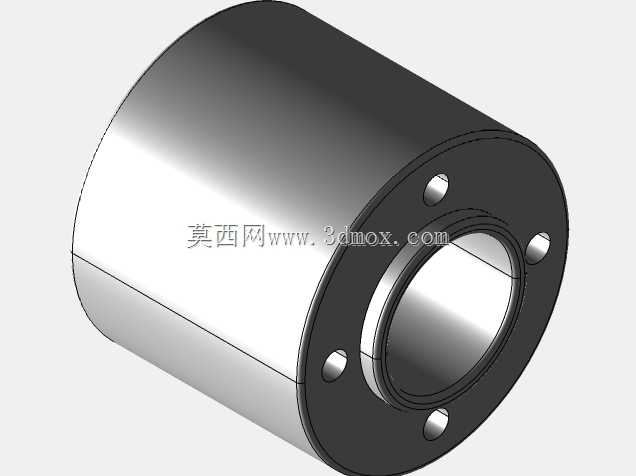

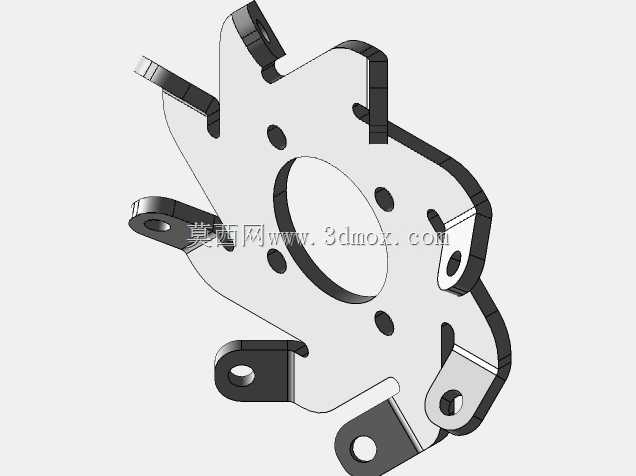

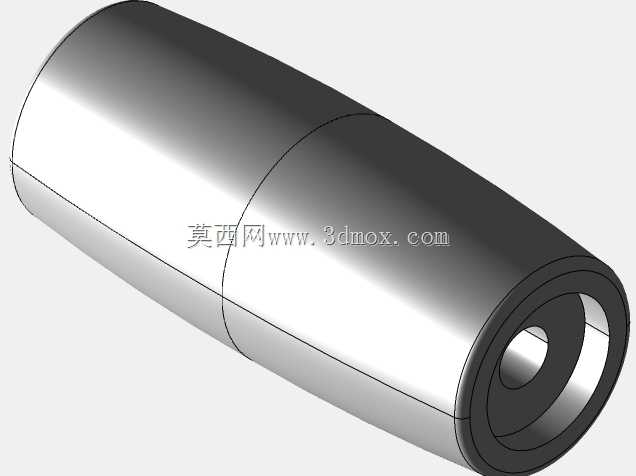

　　从设计思路层面拆解，这款轮体的主轮毂采用辐板式镂空结构，在保证轮体整体抗扭、抗弯强度的前提下，尽可能削减了非受力区域的材料冗余，既降低了轮体自身的转动惯量，让伺服驱动的响应速度更快，也能减少轮体自重对底盘负载的占用。轮毂中心的安装孔做了阶梯式定位设计，能直接与驱动输出轴做同轴配合，孔位周边预留的安装沉孔可适配不同规格的锁紧法兰，不需要额外做转接件就能匹配多数常规AGV驱动单元的输出端尺寸。周向分布的辊子采用高耐磨的聚氨酯材质，辊子内部的支撑轴与轮毂支架的配合处做了自润滑衬套的预留位，辊子外轮廓为鼓形，保证与地面接触时始终为线接触状态，不会因为轮体受压变形出现接触面积突变导致的行走阻力波动，同时聚氨酯材质的辊面能兼顾地面摩擦力与静音效果，在环氧地坪、水磨石车间地面行走时不会产生明显的行走噪音，也不会刮伤地面涂层。

　　关于安装边界与尺寸适配，这款轮体的整体外径适配中小负载级别的移动设备，轮体的总宽度控制在常规麦轮的尺寸区间内，安装时需要注意同底盘上的麦轮旋向配对，通常采用左、右旋向轮体对角布置的方式，才能保证各方向力的合成符合运动逻辑。轮体中心安装孔的同轴度公差控制在移动部件的常规精度范围内，安装时需要保证驱动轴与轮体的垂直度，避免出现辊子偏磨、行走跑偏的问题。轮体的轴向安装尺寸预留了足够的锁紧空间，不会出现安装后与底盘侧板、驱动电机端盖产生运动干涉的问题。在实际选型应用中，这类无螺栓麦轮更适合单轮负载在中低区间的移动设备，过高的重载场景下需要额外验证卡接结构的抗剪切强度，常规的电商仓储分拣AGV、车间物料转运小车、教学实训全向平台、服务类机器人底盘都可以直接选用这款轮体做行走部件，不需要对轮体结构做二次修改，搭配常规的直流伺服驱动单元就能实现稳定的全向移动动作。

　　从结构细节来看，辊子与支架的配合间隙做了精准控制，既不会因为间隙过小导致辊子转动卡滞，也不会因为间隙过大出现行走时的晃动异响，辊子两端的限位结构直接集成在支架上，不需要额外加装轴端挡圈或者紧固件，装配时只需要将辊子压入支架定位槽就能完成固定，装配效率比传统螺栓紧固的麦轮提升近四成，也减少了装配过程中紧固件漏装、错装的质量隐患。轮辐表面的镂空孔同时兼顾了散热作用，当设备长时间连续运行时，驱动端传递到轮毂的热量可以通过镂空孔快速散发，不会因为热量堆积导致辊子的聚氨酯材料过早老化，延长轮体的整体使用寿命。在实际行走测试中，这款轮体在过2mm以内的地面接缝、细小颗粒杂物时，辊子可以自适应调整接触角度，不会出现明显的颠簸感，行走的平顺性优于同尺寸的传统螺栓固定麦轮，对于需要搭载精密仪器、易碎物料的转运平台来说，能更好的保证行走过程中的设备稳定性，减少物料晃动带来的损耗。
