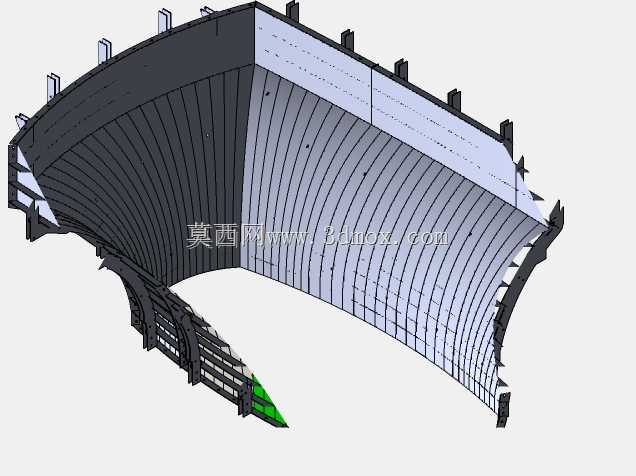

曲面混凝土浇筑金属成型模板结构

　　这款曲面金属模板主要应用于大曲率弧形混凝土结构的现浇施工场景，常见于水利枢纽的泄洪道曲面边墙、大型公共建筑的弧形外立面结构、市政桥梁的弧形防撞护栏以及特殊造型的工业构筑物混凝土成型工序。和传统平面钢模板不同，这类曲面模板需要在混凝土浇筑侧压力、振捣冲击力以及施工临时荷载作用下保持成型面的轮廓精度，一旦出现局部形变，后期混凝土面的打磨修整成本会数倍于模板本身的制造成本，因此结构设计阶段的刚度分配是核心要点。从结构组成来看，模板的成型面板采用分块拼接设计，单块面板的弧度通过数控卷板设备预成型，拼接边设置错位止口，避免浇筑过程中出现漏浆导致的混凝土面蜂窝麻面问题；面板背部的纵向加劲肋沿曲面母线方向布置，间距根据混凝土侧压力的分布梯度设置，

　　靠近模板下部的区域混凝土浇筑高度大、侧压力更高，加劲肋的排布密度相应提升，上部区域侧压力随浇筑高度降低而减小，可适当放大肋间距以控制模板整体重量。横向的围檩结构采用分段弧形构件，通过螺栓与纵向加劲肋连接，形成整体的受力框架，模板边缘设置的连接耳板用于相邻模板段的拼接固定，耳板上的长圆孔设计可以抵消部分加工误差带来的装配间隙，保证相邻模板的成型面错台量控制在施工规范允许的范围内。设计过程中首先需要明确待成型混凝土结构的曲率边界，区分单曲率与双曲率成型面的差异，这款模板属于单曲率弧形结构，母线为直线段，因此面板卷制时的曲率一致性控制难度相对较低，加工阶段可通过靠模逐块检测面板弧度，避免出现局部曲率突变影响成型效果。

　　模板的安装边界需要匹配现场的支撑体系，背部预留的支撑连接点位置经过受力验算，确保混凝土浇筑过程中模板的整体抗倾覆、抗滑移性能满足施工要求，连接点的位置避开了加劲肋的受力薄弱区，防止局部荷载集中导致肋板变形。考虑到施工现场的周转使用需求，模板的拼接螺栓均采用标准化规格，表面做防锈处理，面板与混凝土接触的工作面打磨至规定粗糙度，方便后期脱模，减少脱模剂的残留对混凝土表面质量的影响。在分块设计时，单块模板的重量控制在现场常规起重设备的吊装能力范围内，不需要额外调用大型起重设备就能完成转运与拼装，降低施工过程中的设备使用成本。模板端部的特殊连接结构用于和端部封模或者相邻施工段的模板衔接，保证曲面结构的线型在施工段接缝处平滑过渡，不会出现明显的接茬痕迹。针对混凝土振捣过程中可能出现的局部荷载冲击，面板与加劲肋的连接采用满焊工艺，焊接完成后做应力消除处理，避免反复周转使用过程中焊缝开裂导致的模板失效。
