双滚轮式起重吊装吊钩结构设计

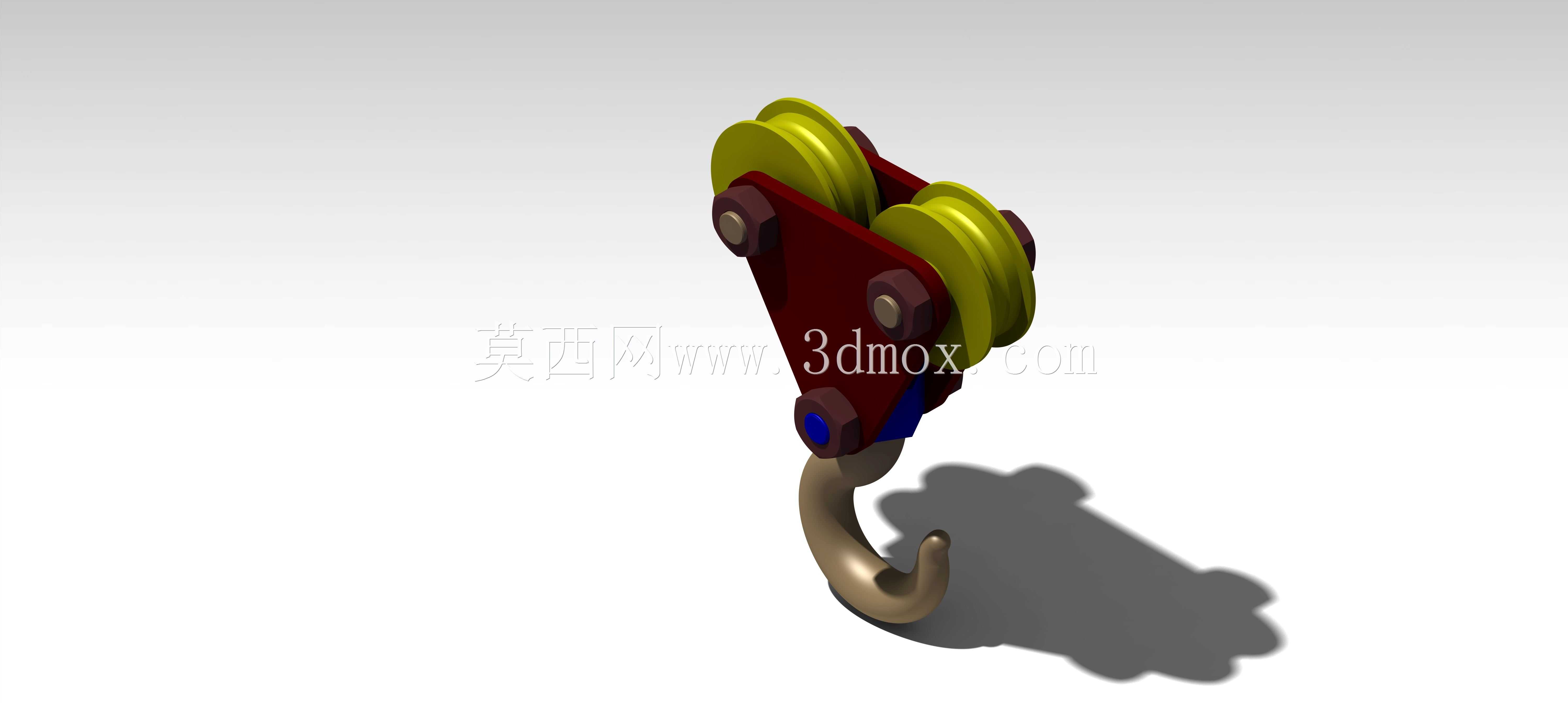

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩作为起重设备直接承接吊重载荷的终端执行部件，其结构合理性直接决定作业安全冗余与吊装操作流畅度。这款带双滚轮的吊钩结构，核心是将传统单滑轮吊钩的单组绳槽承载改为双组平行滑轮承载，在适配双绳起升机构的同时，能有效分散钢丝绳与滑轮槽的接触应力，降低单根钢丝绳的局部载荷峰值，尤其适配10吨级以内的中轻型起重作业工况，在桥式起重机、门式起重机的小吨位起升机构，以及工程现场小型履带吊的副钩配置中都有广泛适配空间。

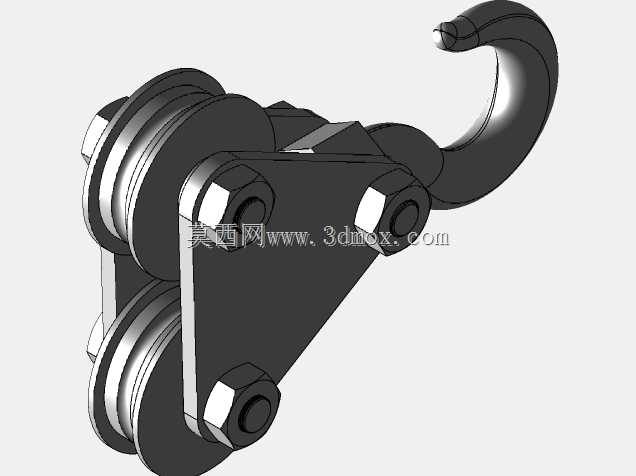

　　从实际作业功能来看，该吊钩的双滑轮组采用平行对称布置，滑轮轴线与吊钩钩身回转轴线保持垂直正交，起升钢丝绳依次绕过两个滑轮后固定在起重臂端的楔套位置，这种绕绳方式能让吊钩在起吊过程中自动保持受力对中，避免单滑轮结构容易出现的吊钩偏摆、钢丝绳脱槽问题。钩身部分采用锻造钩头的经典弯勾构型，钩口位置预留了安全舌片的安装槽位，作业时挂入吊索后扣合安全舌片，可防止吊索在起升晃动过程中从钩口脱出，适配吊带、钢丝绳索具、卸扣等多种常见吊装连接件的挂接需求。滑轮外侧的护板采用加厚钢板焊接成型，既作为滑轮轴的安装支撑基座，也能在作业过程中阻挡异物卷入滑轮绳槽，避免钢丝绳被杂物卡滞造成磨损加剧。

　　设计过程中首先要明确的是安装边界约束：两个滑轮的中心距需要匹配对应起升机构的钢丝绳间距，避免钢丝绳在绕入滑轮时出现偏角过大的问题，通常绳槽中心与钢丝绳竖直方向的偏角要控制在3度以内，否则会加剧钢丝绳与绳槽侧壁的摩擦，缩短钢丝绳使用寿命。滑轮轴的两端采用台阶轴结构，穿过两侧护板后用开口销锁定，防止轴在作业过程中发生轴向窜动，轴与滑轮内孔之间配置滑动轴承衬套，保证滑轮在吊重状态下能灵活转动，降低钢丝绳滑动磨损。钩身与滑轮架的连接部分采用推力轴承配置，让钩身在吊重状态下可绕竖直轴线360度回转，方便作业人员调整吊物的朝向，无需反复扭转钢丝绳来对位，这一点在吊装需要精准对位的机加工件、预制构件时实用性极强，能大幅减少吊装对位的辅助时间。

　　从外形尺寸的适配逻辑来看，钩头的开口尺寸需要满足常规卸扣、吊带环眼的穿入需求，同时钩身的弯曲半径要符合起重吊钩的曲率要求，避免应力集中在钩身弯曲段造成断裂风险。滑轮的绳槽半径要比适配钢丝绳半径大10%左右，保证钢丝绳能完全落入槽底，接触面积足够分散压强，槽深要达到钢丝绳直径的1.5倍以上，防止钢丝绳在晃动时脱出绳槽。两侧护板的外形要做圆角过渡处理，避免在作业过程中剐蹭吊物表面或者刮伤作业人员的防护装备，护板上预留的注油孔位置要正对滑轮轴承位置，方便日常维护时加注润滑脂，不用拆解吊钩结构就能完成保养。

　　实际选型应用时，该吊钩的额定起重量要与滑轮直径、钩身直径、轴径做等强度匹配，不能出现局部强度短板：比如滑轮轴的抗剪强度要留有至少2.5倍的安全系数，钩身弯曲段的抗拉强度要满足5倍额定载荷的静载试验要求，滑轮的轮缘强度要能承受钢丝绳侧向挤压的载荷。在安装时要保证两个滑轮的绳槽处于同一竖直平面内，不能出现错位，否则会导致两根钢丝绳受力不均，出现一根过载一根松弛的情况，长期使用会造成钢丝绳疲劳断丝。日常作业前要检查滑轮转动是否灵活，钩身回转是否顺畅，安全舌片的弹簧复位是否有效，这些细节直接关系到吊装作业的安全，也是结构设计时预留维护检查空间的核心考量。
