立柱式悬臂起重吊运作业机构设计

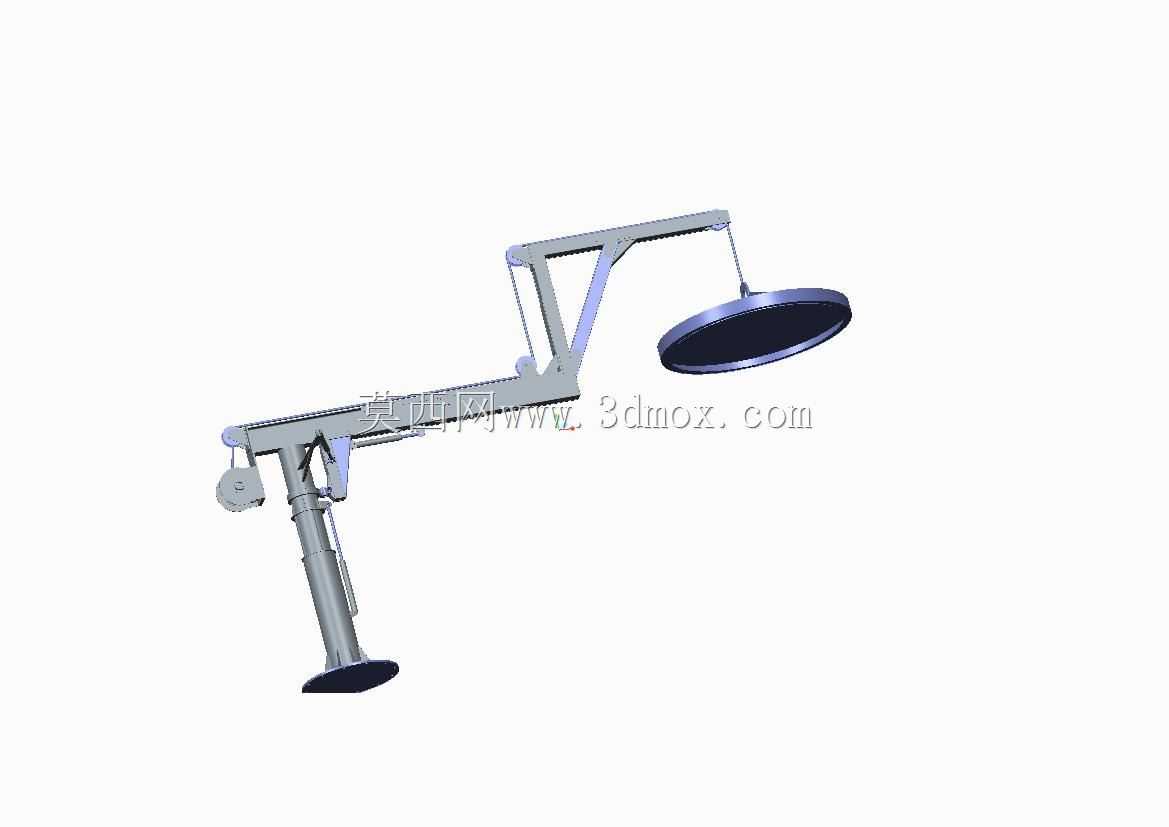

　　在中小吨位定点物料转运的作业场景里，这类立柱式悬臂起重机构的适配性极强，不管是机加工车间的工序间工件转运、仓储区域的重型货件上下架，还是小型装配工位的重型零部件吊装对位，都能凭借紧凑的结构布局完成覆盖范围内的吊运作业，不需要铺设大面积的行走轨道，对车间地面的改造要求极低，尤其适合厂房空间有限、吊运点位相对固定的生产场景。从结构功能来看，整套机构以底部立柱作为核心承载基础，立柱下端通过法兰结构与地面基础锚固，承担整套设备的自重以及吊运过程中的全部竖向、倾覆载荷，立柱内部集成了回转支撑结构，能够让上部的悬臂组件围绕立柱轴线完成360度范围内的回转动作，覆盖以立柱为中心、悬臂长度为半径的圆形作业区域，作业范围内没有多余的结构遮挡，

　　操作视线通透，能有效降低吊装对位的操作难度。悬臂部分采用变截面的箱型梁结构设计，靠近立柱连接端的截面尺寸更大，向悬臂末端逐步收窄，这种设计既能够保证悬臂在额定载荷下的抗弯刚度，控制悬臂末端的下挠量在允许范围内，又能尽可能降低悬臂自身的重量，减少回转驱动需要克服的惯性力矩，悬臂上配套的电动葫芦行走轨道沿悬臂梁长度方向布置，葫芦组件可以沿轨道完成水平方向的移动，配合起升机构的钢丝绳收放，就能在作业覆盖范围内完成任意点位的重物取放。设计这套机构的时候，首先要明确作业覆盖半径、额定起重量、起升高度这几个核心边界参数，立柱的直径、壁厚需要根据最大倾覆力矩来核算，要考虑悬臂处于最大伸出长度、起吊额定载荷时的最恶劣受力工况，

　　保证立柱的稳定性系数满足规范要求，避免出现失稳倾斜的风险；回转支撑的选型要同时承受轴向力、径向力以及倾覆力矩，连接螺栓的预紧力需要严格按照工艺要求控制，防止长期回转作业后出现连接松动。悬臂梁的截面设计需要反复校核不同位置的弯矩分布，在应力集中的连接筋板位置做圆弧过渡处理，减少长期交变载荷下的疲劳开裂风险，起升机构的钢丝绳倍率、葫芦运行的驱动功率都要和额定起重量匹配，同时要在悬臂末端设置行程限位块，防止葫芦运行超程脱轨，在起升机构的上下极限位置也设置限位触发装置，避免过卷、过放造成的设备损坏。从安装边界来看，这套机构对安装场地的地面承载能力有明确要求，锚固基础需要做预埋处理，混凝土基础的厚度、配筋要匹配整体的载荷参数，

　　基础平面的水平度误差需要控制在允许范围内，避免立柱安装后出现倾斜，导致回转阻力增大、单侧磨损加剧的问题；悬臂的安装高度要结合作业区域的障碍物高度来确定，保证起吊重物运行时能够越过地面的设备、料架等障碍物，同时要和厂房顶部的管线、行车轨道预留足够的安全距离，避免作业过程中发生碰撞。整套机构的操作逻辑非常简洁，操作人员可以通过手持按钮站完成起升下降、葫芦行走、悬臂回转的全部动作控制，因为结构没有复杂的行走机构，日常维护的重点主要集中在回转支撑的润滑、行走轮的磨损检查、钢丝绳的断丝磨损检测这几个方面，维护成本远低于大型桥式起重设备，对于吊运频次中等、作业范围固定的场景来说，是性价比极高的物料吊运解决方案。在建模过程中，各个部件的装配关系完全按照实际工程的配合公差来搭建，立柱和回转支撑的配合面、悬臂和立柱的铰接位置、葫芦行走轮和轨道的配合间隙都做了还原，能够直接用于后续的工程出图、运动仿真验证，也可以作为同类起重设备设计的参考原型，帮助设计人员快速完成结构选型、受力校核的前期工作，减少重复建模的工作量。
