螺旋嵌套镂空球形弹簧结构件

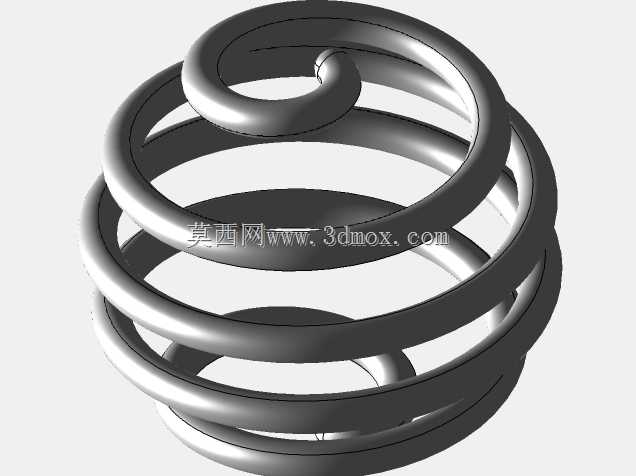

　　做了十几年机械结构设计，头一回见到把螺旋弹簧的力学特性和球形镂空结构结合得这么巧的构件，刚拿到这个数模的时候我先拆了特征树看扫掠路径的构建逻辑，不是简单的等螺距圆柱弹簧弯成球，整个螺旋线的曲率是沿着球的径向渐变调整的，每一圈簧丝的中心轨迹都严格贴合对应球截面的圆周切线方向，从最顶端的小圈收尾开始，每往下一圈的回转半径都按照球面方程的参数关系平滑增大，到赤道位置达到最大回转直径，再往下又对称收窄，最后在底部形成和顶端呼应的小圈收尾，整个簧丝是连续一体的，没有拼接断点。

　　这种结构最先让我想到的是精密仪器里的缓冲限位场景，之前给光学检测平台做隔振结构的时候，普通圆柱螺旋弹簧只能提供轴向的线性刚度，侧向受载的时候很容易出现侧弯失稳，还得额外加导向杆限制径向位移，导向杆本身又会引入摩擦阻尼，影响微幅隔振的效果。这个球形螺旋结构就不一样，它的各个方向的刚度是近似各向同性的，不管是轴向、径向还是斜向的冲击载荷传过来，每一圈簧丝都能通过自身的扭转变形和弯曲变形吸收能量，不需要额外加导向结构就能保持自身的形态稳定，不会出现普通弹簧受压侧弯的问题，用在空间受限、多方向冲击的隔振场景里，能省掉不少导向零件的安装空间。

　　再看它的镂空结构特性，整个构件是螺旋嵌套的，簧丝和簧丝之间留有均匀的间隙，没有封闭的腔体，流体可以从各个方向穿过间隙，不会像实心球那样在流场里形成大的绕流阻力，之前做水下探测设备的缓冲保护架的时候，实心的保护罩会增加设备的水阻，影响设备的运动姿态，用这种球形螺旋结构做外围缓冲件，既能在设备发生碰撞的时候通过自身变形吸收碰撞能量，保护内部的精密传感器，又不会对水流造成太大的阻挡，甚至还能通过螺旋间隙对水流起到一定的整流作用，减少紊流对设备姿态的干扰。

　　从建模的细节来看，簧丝的截面是等直径的圆形截面，扫掠过程中全程保持截面和螺旋路径的法向垂直，没有出现截面畸变的问题，这一点对后续的加工很重要，如果是用弹簧钢丝绕制的话，等截面圆形簧丝的材料利用率最高，绕制过程中钢丝的变形均匀，不会出现局部应力集中的问题；如果是用金属3D打印加工的话，这种连续螺旋的结构不需要额外加支撑，悬空的部分每一段都和下方已经成型的簧圈有足够的连接强度，打印完成后清粉也很方便，粉末可以直接从螺旋间隙里流出来，不会残存在结构内部。

　　实际做结构选型的时候，这个构件的安装边界也很灵活，顶端和底端的小圈是天然的安装定位点，可以直接在两个小圈的位置加工安装平面，用螺栓或者焊接的方式和上下连接件固定，不需要额外设计安装座，整个构件的最大外轮廓就是一个标准的球形，在做设备布局的时候，只需要预留对应直径的球形安装空间就行，不用像布置普通弹簧那样还要预留侧向的变形空间，因为它受载变形的时候，各个方向的变形量都是均匀向内收缩的，不会出现某一侧簧圈外凸超出外轮廓的情况，对空间紧凑的便携设备、穿戴式防护装备来说，这个特性尤其好用，比如做防护头盔的内部缓冲层，把多个这种小尺寸的球形弹簧均匀布置在头盔外壳和内衬之间，受冲击的时候每个弹簧都能多方向吸能，还不会因为变形挤压到头部，比传统的泡沫缓冲层的重复抗冲击性能好太多，泡沫受一次大冲击就会发生塑性变形失去缓冲能力，这种金属螺旋结构只要变形在弹性范围内，就能反复使用。

　　之前也接触过类似的异形弹簧，比如锥形弹簧、中凸形弹簧，但那些都是在圆柱弹簧的基础上调整螺距或者回转半径，本质上还是轴对称的回转类弹簧，只能承受轴向的载荷，侧向刚度很低。这个球形螺旋结构的设计思路其实是把弹簧的有效作用范围从一维的轴向拓展到了三维空间，每一段簧丝的受力都不是单纯的扭转，而是扭转加双向弯曲的复合受力，在做刚度校核的时候不能直接套用普通圆柱弹簧的刚度公式，得用有限元软件对整个螺旋路径做离散化处理，逐段计算每一段簧丝的截面惯性矩和变形量，再积分得到整体的刚度曲线，从数模的曲率变化来看，设计的时候应该已经做过刚度匹配，赤道位置的簧丝曲率最小，弯曲刚度最大，越靠近两端的簧丝曲率越大，弯曲刚度越小，这样受载的时候变形会从两端开始逐步传递到中间，不会出现局部应力过大导致的簧丝断裂问题。

　　还有一个容易被忽略的使用场景是物料输送领域的振动给料装置，普通的振动给料机用的是圆柱弹簧支撑料斗，振动方向只能是垂直方向的，对于一些容易卡料的不规则物料，单纯的垂直振动很难让物料顺利流动，把这种球形弹簧用作支撑件的话，振动过程中会自然产生多方向的复合振动，物料在料斗里不仅有上下的跳动，还有水平方向的微动，能有效减少卡料的概率，而且因为弹簧各向刚度一致，振动过程中料斗的姿态更稳定，不会出现普通弹簧支撑下的偏摆问题，不需要额外加导向装置就能保证振动的平稳性。

　　从加工工艺的适配性来说，小尺寸的这种构件可以用弹簧钢丝在数控卷簧机上直接绕制，只需要把卷簧机的送料辊和变径凸轮的运动参数按照螺旋线的轨迹做匹配，就能一次卷绕成型，之后再做两端的磨平处理和淬火回火就行，加工效率和普通弹簧差不多，成本也不会高太多；大尺寸的构件如果用在建筑隔振或者大型设备缓冲的场景，可以用空心钢管弯制成型，既能减轻自身重量，又能保证足够的结构强度，钢管内部还可以填充阻尼材料，进一步提升结构的阻尼比，增强吸能效果。
