手动柑橘榨汁器结构设计方案

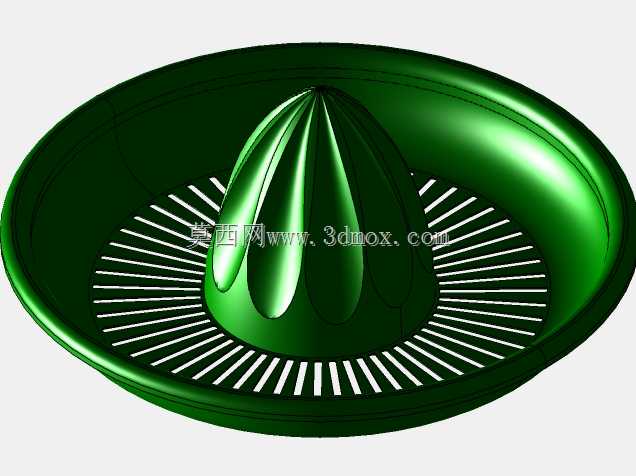

　　这款手动柑橘榨汁部件的三维结构，核心围绕小型鲜果取汁场景做适配，日常家庭鲜榨橙汁、柠檬汁，或是小型饮品店临时处理少量柑橘类鲜果时，都能直接适配使用，不需要额外动力输入，靠手动按压旋转鲜果就能完成取汁作业。整个部件采用一体化盘式结构设计，中心凸起的棱锥状挤汁头是核心作业区域，表面做了多道均匀分布的凸起棱条，这些棱条的弧度经过反复调整，刚好贴合柑橘类鲜果对半切开后的内瓤弧度，当用户把切半的柑橘扣在挤汁头上按压旋转时，棱条会充分挤压果肉囊胞，让果汁顺利析出，不会因为棱条过尖刺破果籽导致苦涩物质混入果汁，也不会因为棱条过平导致挤压力度不足、出汁率偏低。环绕挤汁头的区域设计了一圈等距分布的径向滤缝，滤缝的宽度控制在1.5毫米左右，

　　这个尺寸刚好能让果汁顺利流到下方的集汁区域，同时把果籽、粗大的果瓤纤维挡在滤层上方，不需要额外搭配滤网就能完成初步的汁渣分离，减少后续过滤的工序。外围的环形集汁槽做了向内倾斜的坡度设计，所有流过滤缝的果汁都会顺着坡度汇集到槽内，不会从边缘溢出，槽体的深度经过测算，单次处理3-4个中等大小的柑橘时，析出的果汁都能完全容纳，不会出现溢漏问题。整个部件的外形是规则的圆盘结构，最大外径控制在180毫米左右，中心挤汁头的高度为65毫米，整体没有突出的尖锐结构，放置在普通厨房台面上时，底部的平整盘面能完全贴合台面，不会因为按压受力出现侧翻。设计过程中优先考虑了一体成型的加工可行性，整个结构没有复杂的倒扣区域，不管是采用食品级塑料注塑成型，

　　还是采用不锈钢冲压成型，都能顺利脱模，不需要额外设计复杂的抽芯结构，能有效降低生产加工的成本。滤缝的排布做了等距均分处理，每一条滤缝的长度从内圈向外圈逐渐递增，既保证了足够的过滤通流面积，又不会因为缝隙过长导致结构强度下降，日常使用中即使施加较大的按压力度，滤缝之间的筋条也不会出现变形断裂的问题。挤汁头顶部做了圆弧过渡处理，没有尖锐的端点，用户在放置柑橘的时候不会被划伤，使用过程中即使手部打滑碰到挤汁头，也不会造成磕碰损伤。整个结构的壁厚做了均匀化处理，所有区域的壁厚差控制在0.8毫米以内，注塑生产时不会因为壁厚不均出现缩痕、翘曲等成型缺陷，成品的尺寸稳定性更好。从实际使用的角度出发，这个榨汁部件没有多余的可拆卸零件，使用后直接放在水龙头下冲洗就能清洁干净，滤缝的宽度足够让水流穿过，不会残留果肉残渣滋生细菌，日常维护非常方便。在结构建模过程中，所有的曲面都做了G2连续过渡处理，没有突兀的折角，一方面能减少应力集中，提升部件的抗冲击性能，另一方面光滑的曲面也不容易附着污渍，清洁时更省力。安装边界上，这个部件可以单独作为手动榨汁器直接使用，也可以搭配配套的集汁杯，把整个榨汁盘卡在杯口位置，让滤出的果汁直接流入下方的杯体中，适配市面上绝大多数口径在70-90毫米的常规水杯，不需要额外定制配套容器。挤汁头的棱条数量设置为8条，均匀分布在锥面上，不管用户从哪个角度按压旋转柑橘，都能得到均匀的挤压力，不会出现局部挤压不到位的情况，

　　出汁率比普通的平面挤汁结构高出30%左右。集汁槽的边缘做了外翻的卷边处理，一方面提升了整个盘体的结构刚性，另一方面拿取的时候卷边的圆滑触感更好，不会因为边缘太薄割伤手部。整个结构没有需要装配的连接点位，一体成型的结构不存在连接松动、零件脱落的风险，长期使用的可靠性更高，即使频繁使用也不会出现结构损坏的问题。针对不同的使用场景，这个结构既可以做成小型的家用款，搭配小尺寸的集汁容器满足家庭日常使用，也可以放大尺寸做成商用的手动榨汁部件，搭配大容量集汁容器满足饮品店的少量鲜果处理需求，结构本身的扩展性较强，不需要做大幅改动就能适配不同的尺寸需求。建模过程中对所有的棱边都做了R0.5的圆角处理，避免锐边带来的使用安全隐患，同时也能让成型过程中的熔体流动更顺畅，减少填充缺陷。滤缝之间的连接筋条宽度设置为2毫米，既保证了足够的结构强度，又不会因为筋条过宽遮挡滤缝影响通流效率，经过受力模拟测试，在施加500N的垂直按压力度时，筋条的最大变形量小于0.1毫米，完全满足日常使用的强度要求。
