弹簧操纵式电缆收放卷盘结构设计

　　在起重设备、移动工程机械、自动化生产线的移动工位供电场景中，弹簧操纵电缆盘是解决移动部件线缆随动收放、避免线缆拖拽磨损、排布杂乱的核心功能部件，这类部件不需要额外配置动力源，依靠内置蜗卷弹簧的蓄能与释能完成线缆的自动收卷，适配需要往复移动、供电线缆需要同步跟随位移的作业场景，比如龙门吊的移动小车供电、车间内移动焊接设备的线缆收纳、堆垛机的随行供电等工况，都能看到这类结构的应用。

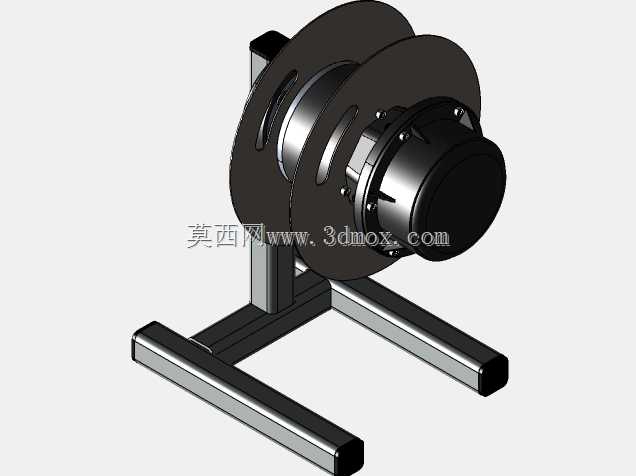

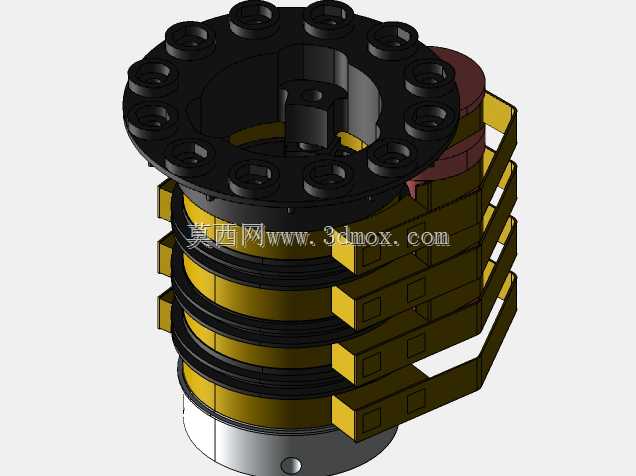

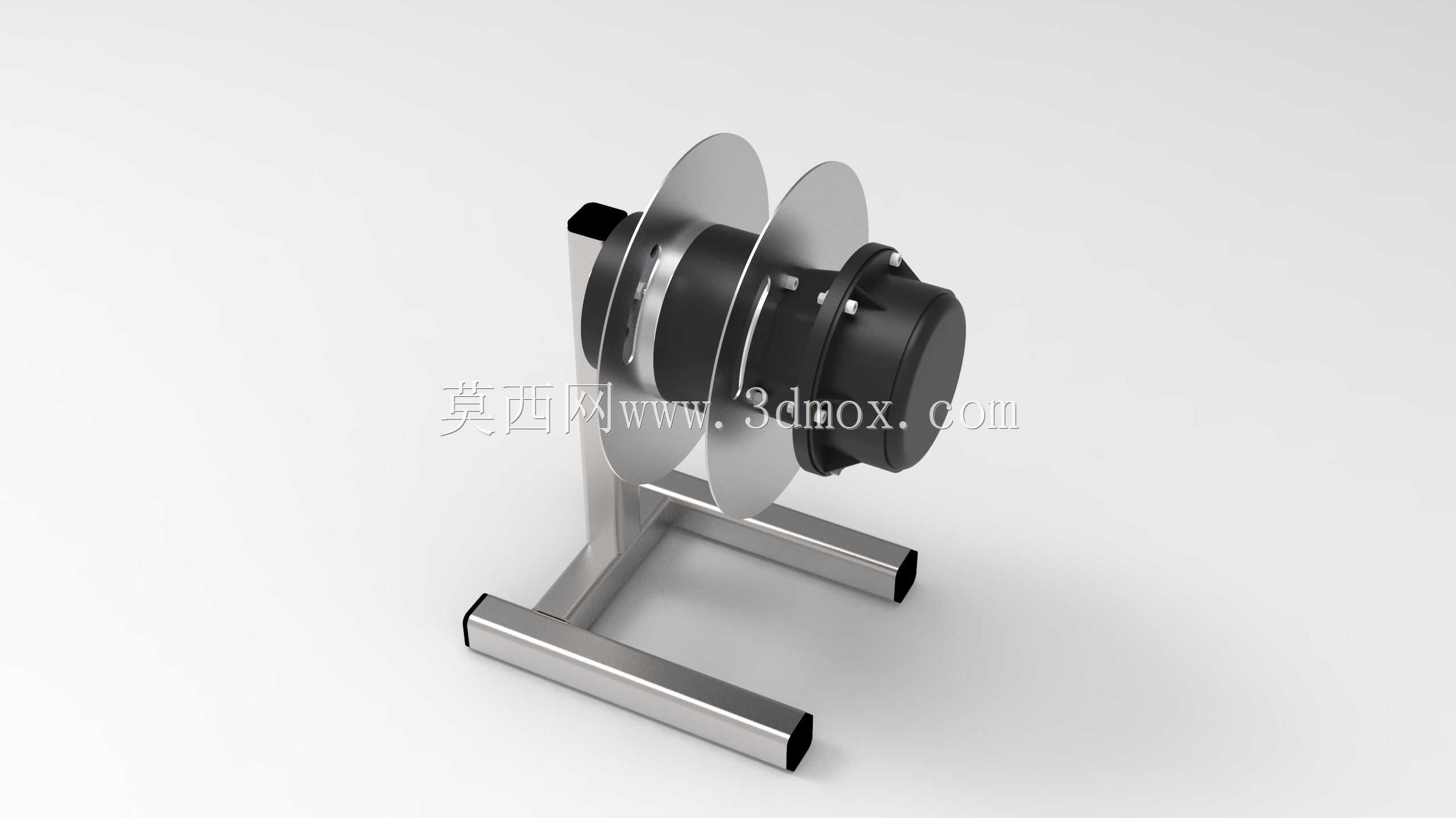

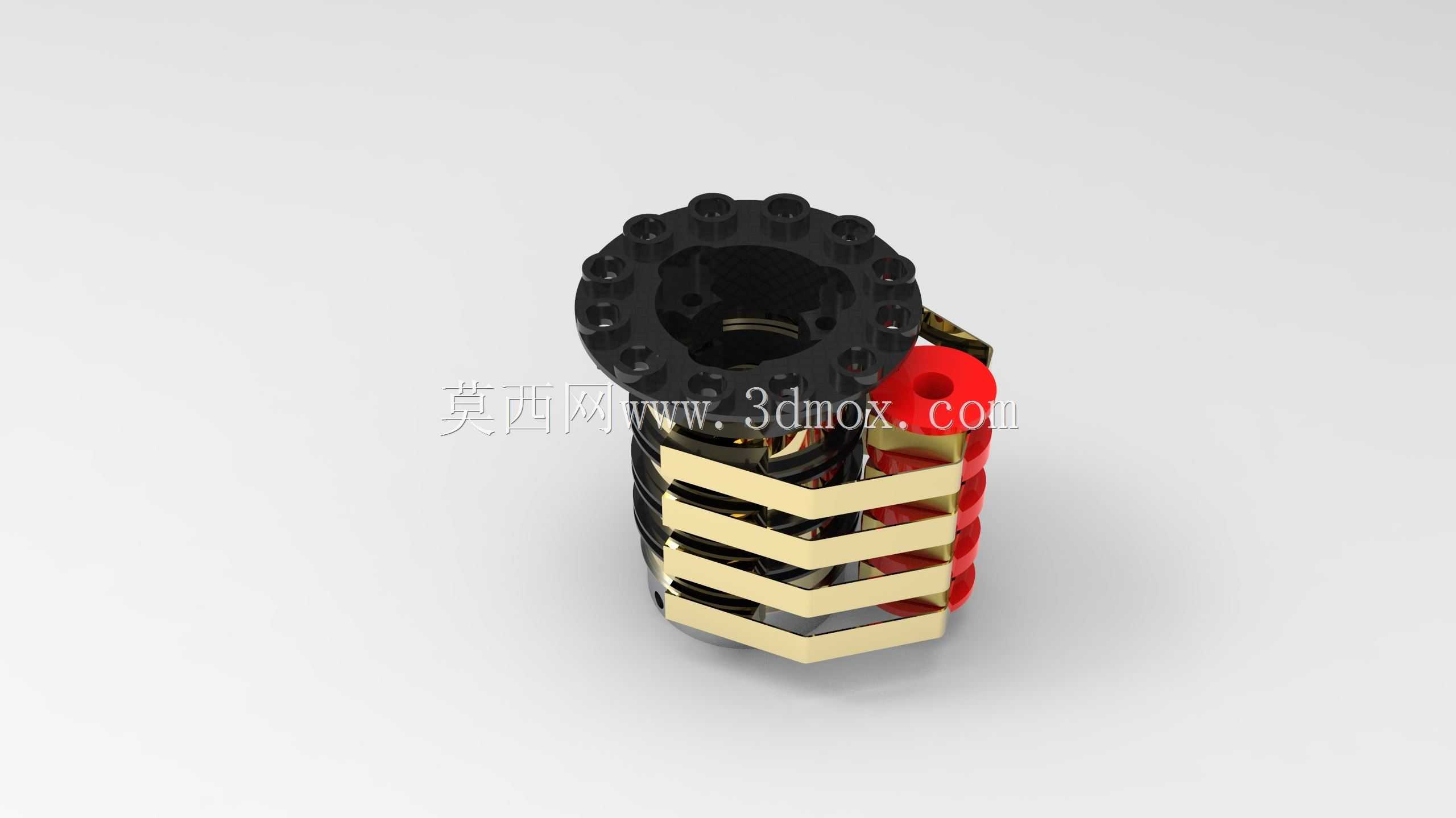

　　从结构设计逻辑来看，该电缆盘采用分层堆叠的模块化布局，顶部为安装法兰盘，法兰盘上沿圆周均匀分布12个安装沉孔，用于将整个卷盘固定在设备的固定基座上，安装孔的节圆直径根据常用的设备安装接口做了适配，沉孔深度可容纳M8规格内六角螺栓的头部，安装后螺栓头不突出法兰端面，避免与周边转动部件发生干涉。法兰盘下方为转动支撑段，内置轴承结构支撑内部的芯轴，芯轴作为整个卷盘的转动中心，同时集成了导电滑环结构，保证卷盘转动过程中，固定端接入的电源能够稳定传输到随卷盘转动的出线端，避免线缆随卷盘转动出现拧转断芯的问题。

　　卷盘的储线段采用多组挡片分层设计，每层挡片之间形成独立的储线槽，可根据需要收纳的线缆长度调整堆叠的挡片数量，挡片外侧设计有向外延伸的线缆导向支架，支架上预留有扎带固定位，线缆引出时可通过扎带固定在支架上，避免收放线过程中线缆出现错位、脱槽的问题。内置的蜗卷弹簧布置在储线筒的内部空腔中，弹簧的内端固定在中心芯轴上，外端与储线筒的内壁连接，当线缆被拉出时，储线筒转动带动蜗卷弹簧收紧蓄能，当外部拉力撤销后，弹簧释能带动储线筒反向转动，将线缆自动收回卷盘内，弹簧的扭矩参数根据收纳线缆的线径、长度做了匹配，保证收线过程中拉力平稳，不会出现拉力过大扯坏线缆接头、或者拉力不足无法完全收回线缆的问题。

　　在安装边界的设计上，整个卷盘的径向最大尺寸为顶部法兰的外圆直径，轴向长度根据储线层数的不同可做调整，底部出线端设计有导向套，线缆从导向套引出时带有一定的预弯角度，避免线缆在出线位置出现过小的弯折半径，延长线缆的使用寿命。卷盘的转动部位都设计有防尘密封结构，适配车间、户外工地等多粉尘的作业环境，避免粉尘进入轴承、弹簧腔造成卡滞，提升部件的使用寿命。在实际选型应用中，这类弹簧操纵电缆盘不需要额外配置电气控制元件，纯机械结构的可靠性更高，维护成本更低，相比电动式电缆盘更适合短行程、往复频次高的移动供电场景，结构设计上充分考虑了安装的便捷性、线缆收纳的规整性以及长期使用的可靠性，各个部件的配合公差经过优化，转动过程无卡滞、无异响，弹簧的疲劳寿命满足上万次往复收放线的使用要求。
