特洛克拉多型马奎纳配套机架装配结构

　　这套机架装配结构主要面向马奎纳类加工工位的配套承载需求，在中小型零部件加工、工位物料定位、工装夹具搭载的生产场景中使用，整体以型材焊接框架作为核心承载基体，所有功能组件的安装基准都依托主框架的加工面做定位，避免多组件拼接带来的累计公差偏移。主框架采用矩形型钢做满焊连接，焊后对所有安装面做铣平处理，保证各安装位的平面度公差控制在0.1mm每米范围内，框架支腿底部预留了地脚调节螺栓的安装孔位，可适配车间地面不平整的安装场景，调节范围覆盖0-30mm的地面高差，安装时无需额外做预埋件处理，直接通过膨胀螺栓配合调节地脚即可完成整机固定。框架的横向承载梁上预留了多组等距排布的螺纹安装孔，可根据实际工位需求调整导轨、定位组件的安装位置，

　　不需要二次钻孔攻丝，适配不同规格工件的加工定位需求。框架一侧搭载的长行程直线导轨组件，采用双导轨平行布置的结构，滑块上预留了工装夹具的安装接口，可搭载定位销、夹紧气缸等执行元件，沿导轨方向的有效行程覆盖整个工位的操作区间，导轨两端安装了硬限位挡块，避免滑块超程脱出，导轨安装面与框架主平面做了垂直度校准，保证滑动过程中无卡滞、偏磨问题。框架上方排布的多组定位调节组件，采用螺杆加锁紧螺母的结构，可根据工件的外形尺寸调整定位点的高度与伸出长度，每个定位点都做了防滑处理，避免工件装夹过程中出现移位，组件的调节范围覆盖0-150mm的高度差，可适配不同厚度的板材类工件装夹。配套的钣金面板采用折弯成型工艺，边缘做了翻边处理避免锐边划伤，

　　面板上预留了与框架定位销匹配的安装孔，可直接扣装在框架的对应位置，不需要额外的连接件固定，拆卸维护时可直接取下，方便对框架内部的传动组件做检修调整。整套结构的安装边界控制在长2200mm、宽1200mm、高1400mm的空间范围内，不会占用过多的车间通道空间，框架的静态承载能力可达500kg，可满足中小型工件加工、装配过程中的承载需求，所有外露的金属件都做了喷塑处理，适配车间多油污、多粉尘的工作环境，避免长期使用出现锈蚀问题。设计过程中优先考虑了组件的互换性，所有标准件都采用通用规格，后期维护更换时不需要单独定制配件，导轨、螺杆等易损件都预留了拆卸空间，更换单个组件时不需要拆解整个框架结构，大幅降低后期的维护成本。

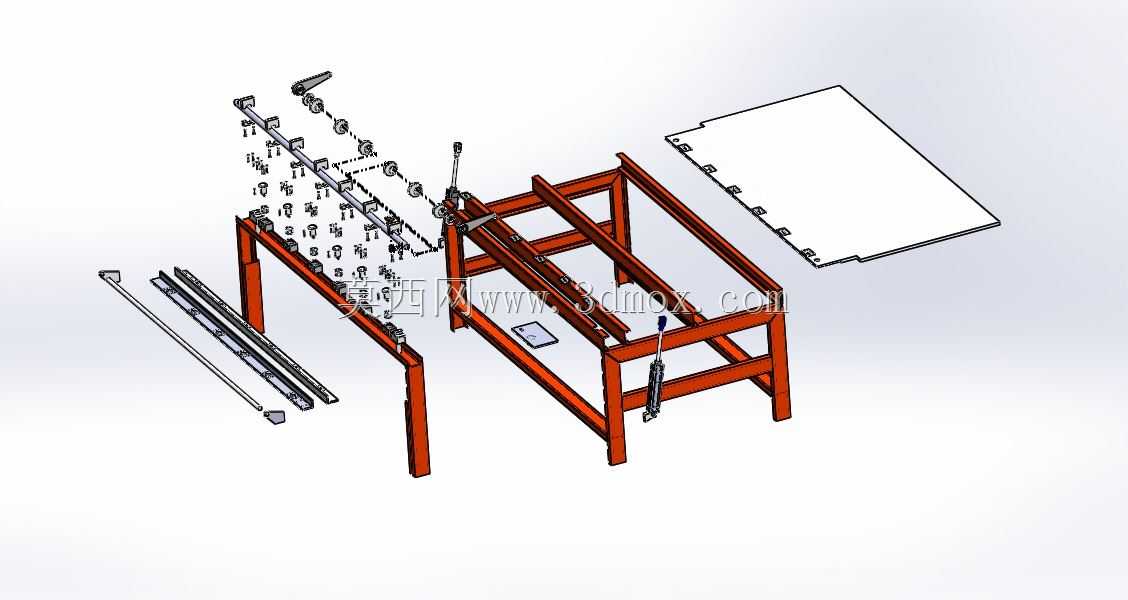

　　框架的操作侧预留了手动操作杆的安装位，操作杆的高度设置在距离地面900mm的位置，符合人工操作的人机工程学要求，长时间操作不会产生过度疲劳，操作杆与内部的锁紧机构做联动，扳动操作杆即可完成工件的夹紧与松开动作，不需要额外的动力源，在无气源、电源的临时工位也可正常使用。整套结构的各组件在建模时都做了干涉检查，所有运动部件的运动行程内都无结构干涉，装配时可按照爆炸视图的拆分顺序依次组装，不需要额外做配钻、修磨处理，大幅缩短现场安装的调试周期。
