耦合式肥皂挤出成型设备结构设计

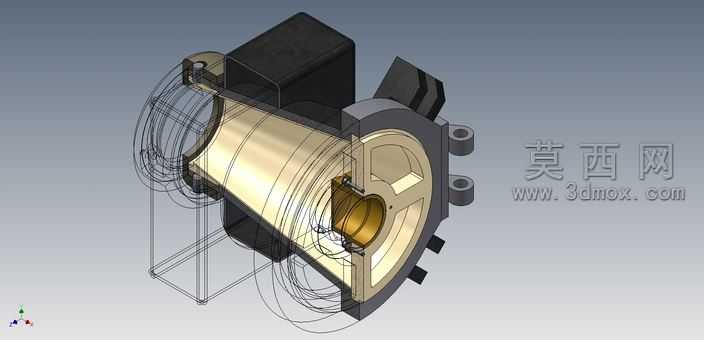

本模型采用Autodesk Inventor完成全参数化三维建模，整体围绕肥皂挤出工序的耦合传动需求展开结构设计，建模过程中对各零部件采用自顶向下的设计逻辑，先完成整体功能框架的布局搭建，再逐一细化每个零件的尺寸参数与装配约束，确保所有配合面公差预留符合实际加工装配要求。渲染阶段采用工业级材质赋义，主体安装基座使用哑光黑色铸铁材质，还原设备厚重稳固的基座质感，表面添加细微的铸造纹理与磨砂粗糙度参数，避免塑料感失真；前端耦合转盘部分采用金属合金材质，外圈法兰做哑光金属处理，内部流道衬套设置黄铜材质属性，通过调整金属反射率与粗糙度参数，呈现铜质部件耐磨耐腐蚀的视觉特性，边缘的安装凸耳、定位卡扣均做了倒角与圆角细节处理，还原真实机加工零件的工艺特征。结构设计上，该耦合挤出机构采用侧置驱动安装位与前端成型转盘耦合对接的布局，后端方形安装座预留了驱动轴连接孔位与螺栓固定点位，可直接对接动力输出单元；前端转盘设置多组对称分布的料流通道，耦合对接面设计了定位止口与快拆卡扣结构，既保证挤出过程中腔体的密封性能，又能快速拆卸完成腔体内残留皂料的清理与模具更换；中心位置的铜质衬套为挤出螺杆的定位支撑结构，建模时精准还原了衬套的壁厚与内孔光洁度设置，周边的加强筋结构沿料流方向分布，在保证结构强度的同时减少料流阻力。设计思路围绕日化生产中肥皂挤出工序的稳定出料、快速换型需求展开，摒弃传统挤出机构整体拆装的繁琐结构，采用耦合对接的分体式设计，将驱动单元与挤出成型端做可分离式结构设计，日常维护时无需拆解动力部分即可完成成型端的清理与配件更换，各零部件的装配约束均按照实际机械装配逻辑添加，包含同轴度配合、面贴合约束、螺栓连接的孔位对齐约束，模型可直接导出工程图用于生产加工参考，也可用于挤出类设备的结构教学与方案演示。
