豆类开膛处理专用机械设备三维设计

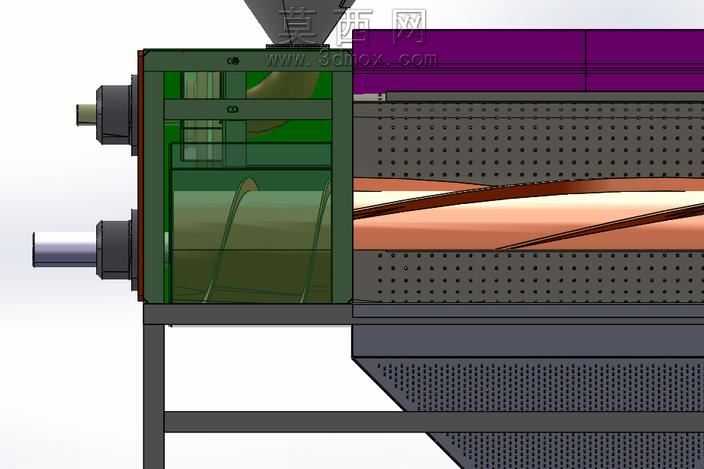

本作品为针对豆类开膛处理作业设计的专用加工设备三维模型，在三维建模过程中严格遵循机械设计的装配逻辑与尺寸规范，对设备的各个功能模块进行了精细化的参数化建模，完整还原了设备的实际结构形态。模型搭建阶段首先从设备的支撑机架开始构建，采用标准型钢的截面参数绘制机架的三维轮廓，通过拉伸、装配约束完成机架的整体搭建，确保机架的承重结构符合力学设计要求，为后续功能部件的安装提供稳定的支撑基准。针对核心的加工腔体部分，建模时拆分了进料段、处理腔、出料段三个独立模块，处理腔内部的螺旋输送结构采用螺旋扫描特征完成建模，精准还原了螺旋叶片的导程、倾角参数，确保物料在腔体内能够按照设定的轨迹完成输送与开膛处理作业；腔体外侧的筛网结构采用阵列特征完成多孔结构的建模，还原了筛网的孔径与排布密度，满足处理过程中杂质与成品的分离需求。设备的动力输入轴端采用同轴装配设计，建模时对轴段、轴承安装位、连接法兰的尺寸进行了严格匹配，确保动力传递路径的结构合理性。材质渲染阶段，针对不同部件的实际材质属性赋予了对应的材质效果：机架部分赋予哑光深灰金属材质，模拟碳钢机架的喷涂质感；处理腔的透明观察舱赋予半透明绿色亚克力材质，还原设备观察窗的通透效果，能够直观展示内部的结构布局；螺旋输送部件赋予抛光金属材质，体现加工部件的金属质感；进料斗与出料导槽分别赋予紫色工程塑料与哑光黑金属材质，区分不同功能部件的材质差异。设计思路围绕豆类开膛作业的实际需求展开，整体结构采用卧式布局，进料斗设置于设备上部便于物料投入，处理腔横向布置保障物料处理的行程充足，下部的锥形出料导槽便于处理完成的物料与杂质的分流收集，各部件之间采用标准紧固件连接，便于设备的后期拆装维护。模型在装配过程中完成了全局干涉检查，确保各个运动部件在运行过程中不会出现结构干涉，所有连接部位的配合公差符合通用机械设计的标准要求，完整呈现了该豆类开膛设备的整体结构、功能布局与材质表现，可用于设备的结构展示、方案验证以及相关加工设备的设计参考。
