多翼式离心通风机叶轮结构三维设计

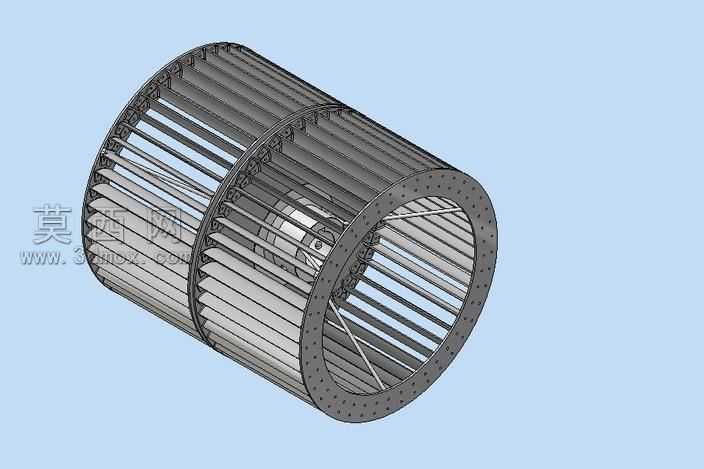

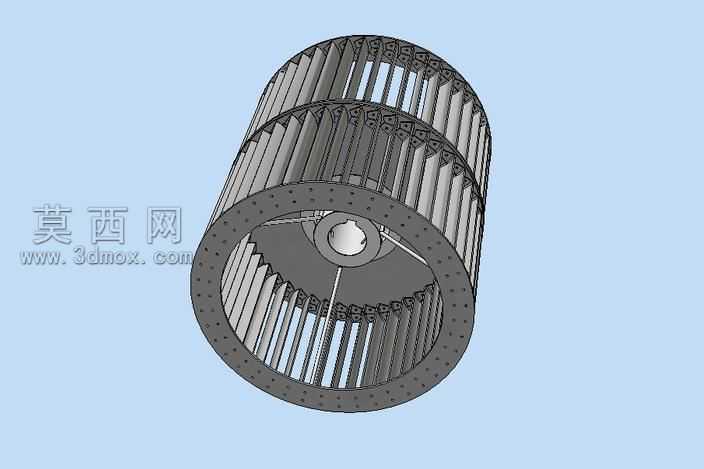

本模型为多翼式离心通风机配套叶轮结构，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循通风设备叶轮的实际生产工艺逻辑，先完成核心基准轴与中心轮毂的特征搭建，中心轮毂设计有标准键槽定位结构，可实现与电机输出轴的精准周向固定，避免运转过程中出现打滑偏移问题。叶轮主体采用双圈式轮盘结构，前后端轮盘均设计有均匀排布的安装孔位，可适配对应通风机蜗壳的装配定位需求，轮盘边缘做了圆弧过渡处理，降低气流经过时的风阻损耗。叶片部分采用前倾式多翼窄叶片设计，数十片叶片沿轮盘圆周方向等距均匀排布，每片叶片的弧度、安装倾角都经过参数化约束，保证所有叶片的型线完全一致，避免因叶片角度偏差导致运转时出现动平衡失衡、产生异常振动噪音的问题。叶片与前后轮盘的连接位置做了加厚补强处理，模拟实际焊接工艺的连接强度，还原真实部件的结构刚度。建模过程中对所有装配配合面做了公差预留设计，中心轴孔、安装孔位都保留了合理的装配间隙，符合实际机械加工的精度要求。渲染阶段采用金属哑光材质模拟镀锌钢板的真实质感，对叶片表面做了轻微的反光处理，还原五金冲压件的表面工艺特征，背景采用淡蓝色纯色背景突出叶轮主体结构，通过多角度剖切展示可清晰呈现叶轮内部的支撑筋结构，内部支撑筋沿轮毂呈放射状排布，可有效提升叶轮整体的结构强度，避免高速运转时轮盘出现形变。整体设计完全贴合商用离心通风机叶轮的实际结构，可用于通风设备的结构演示、装配模拟以及相关教学场景使用，模型结构完整无缺失特征，各部件的参数均可编辑调整，可根据不同风量风压需求修改叶片数量、倾角以及轮盘直径参数，快速衍生出不同规格的叶轮设计方案。
