索波特奥诺工业通风机支撑结构设计

　　在工业厂房局部排风、小型设备散热配套、工位通风除尘这类场景里，这类带三角支撑结构的通风机安装组件，是很多现场安装环节容易被忽略但直接影响设备运行稳定性的部件。不同于常见的轴流风机直装墙面的简易结构，这套结构的核心设计逻辑，是通过三角支撑的力学分散特性，解决通风机运行时的振动传导问题，同时适配墙面有凸起管线、或者安装面不平整的现场工况。

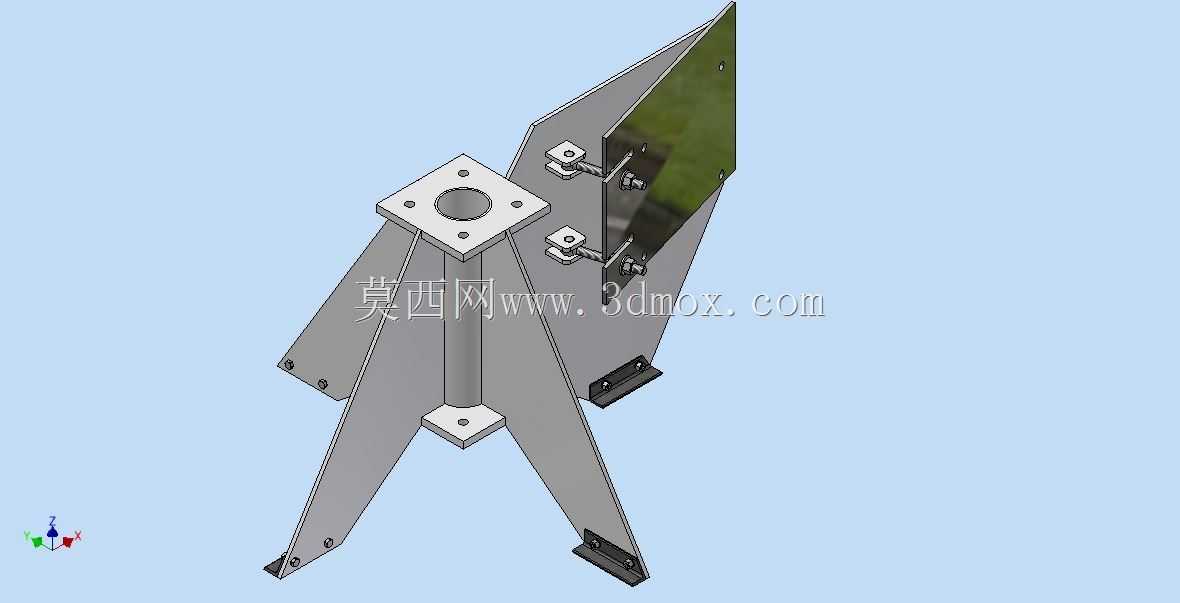

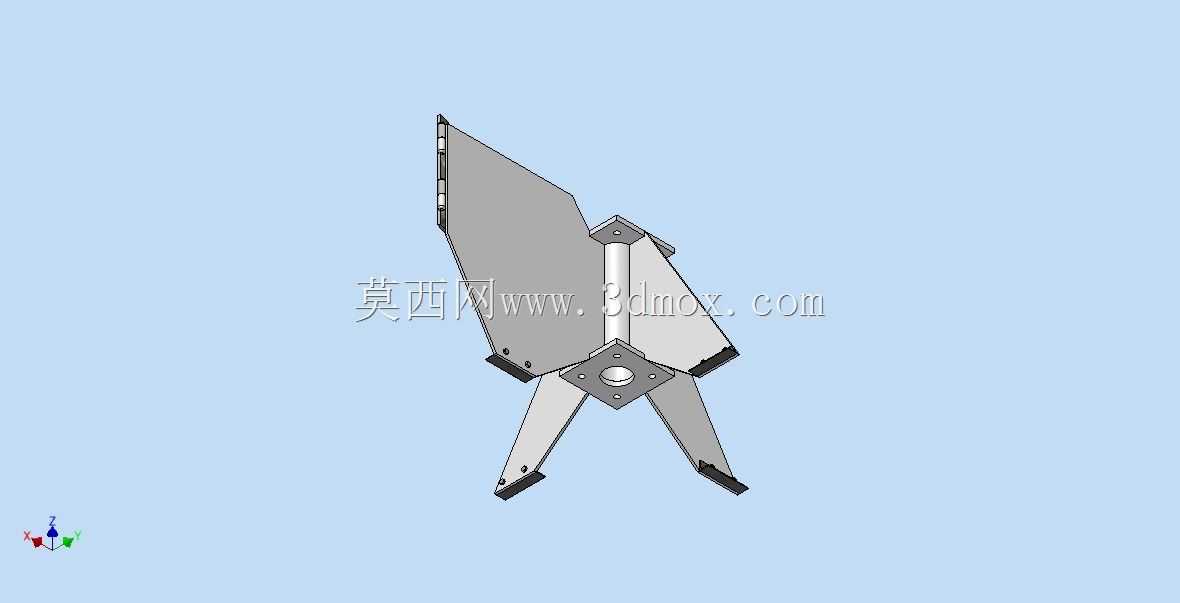

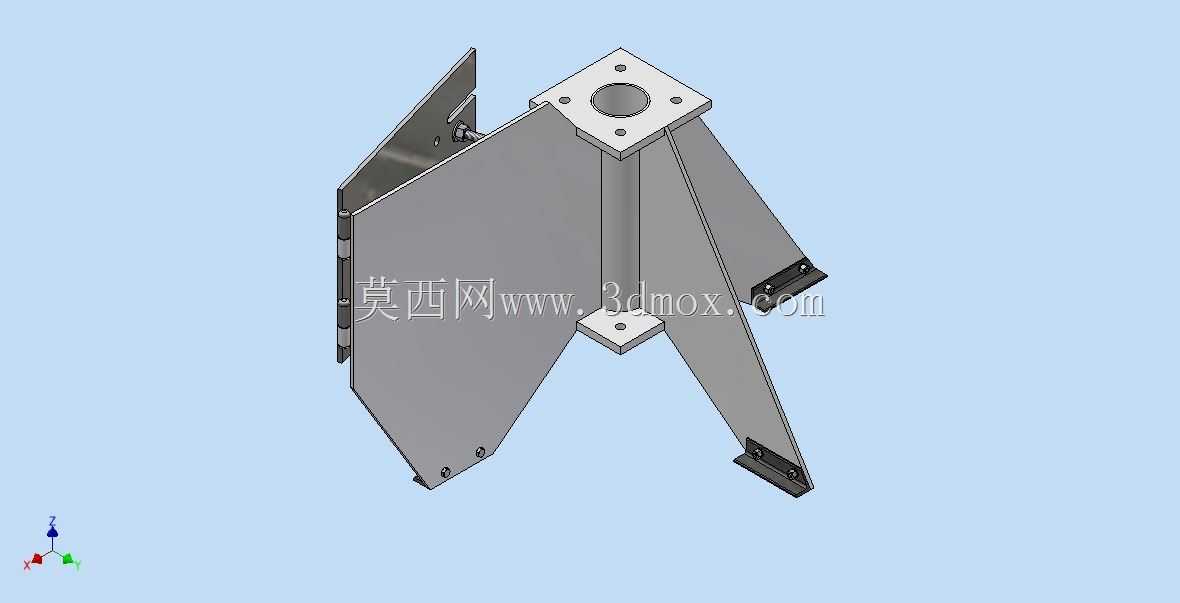

　　从结构组成来看，底部的方形法兰盘是和通风机主机对接的核心接口，法兰上预留的四个螺栓孔做了沉孔处理，安装后螺栓头不会突出法兰平面，避免和风机底座产生装配干涉，法兰中心的通孔是为风机的出风口或者接线端预留的过位空间，孔径尺寸匹配常规小功率离心风机的出风口通径，不需要额外做变径转接。支撑腿采用三块折弯成型的钣金件拼接，每块钣金的折弯角度经过力学核算，展开后是规则的梯形板材，下料时可以直接用激光切割批量加工，不需要复杂的冲压模具，适合小批量定制化的生产场景。

　　支撑腿和顶部法兰的连接采用满焊加角部三角加强筋的结构，焊缝位置避开了应力集中的法兰边角，每道焊缝的高度控制在板材厚度的0.7倍左右，既保证连接强度，又不会因为焊接热输入过大导致法兰平面变形。和墙面连接的安装板上，预留了两组腰型孔，腰型孔的长度方向覆盖了水平和垂直两个方向的安装调整余量，现场打膨胀螺栓的时候，即使孔位有几毫米的偏差，也能顺利对位安装，不需要重新扩孔。安装板和支撑腿之间额外加了可调节的锁紧螺栓组件，这套组件的作用是在风机安装完成后，微调风机的俯仰角度，让风机的出风口精准对准需要通风的工位，调整到位后拧紧两侧的锁紧螺母，就能把角度完全锁死，避免风机运行时的振动导致角度偏移。

　　在安装边界上，这套结构的整体安装高度控制在常规成人操作工位的上方区间，不会遮挡作业人员的操作视线，支撑结构的最大外轮廓宽度小于常规墙面通风口的预留尺寸，安装时不需要额外扩大墙面开孔。底部的支撑脚位置预留了橡胶减震垫的安装位，现场安装时可以在支撑脚和墙面之间垫上3-5mm厚的橡胶减震垫，进一步阻断风机运行时的振动向墙面传导，避免产生共振噪音。

　　设计过程中特意规避了很多同类产品的常见问题：比如很多简易支撑采用单块板材折弯，长期受风机重量压迫容易出现折弯处变形，这套三角支撑的三块板材互为支撑，每块板材承受的载荷被分散到另外两个支撑方向，即使风机长期满负荷运行，支撑结构的形变量也能控制在允许范围内。另外所有外露的钣金边缘都做了倒角去毛刺处理，安装人员现场作业时不会被锋利的板材边缘划伤，紧固件全部采用标准的外六角螺栓，后期维护时用常规的扳手就能完成拆装，不需要特殊工具。

　　从实际应用反馈来看，这类支撑结构适配的通风机，多用于焊接工位的焊烟抽排、小型注塑机的周边散热、电气柜集中区域的通风换气，安装完成后不需要额外做加固处理，就能承受风机运行时的持续振动和自身重量载荷，结构的冗余载荷量达到风机自重的2.5倍以上，即使遇到风机启动瞬间的冲击力，也不会出现结构松动的问题。
