带V型槽的工业传动滚轮结构设计

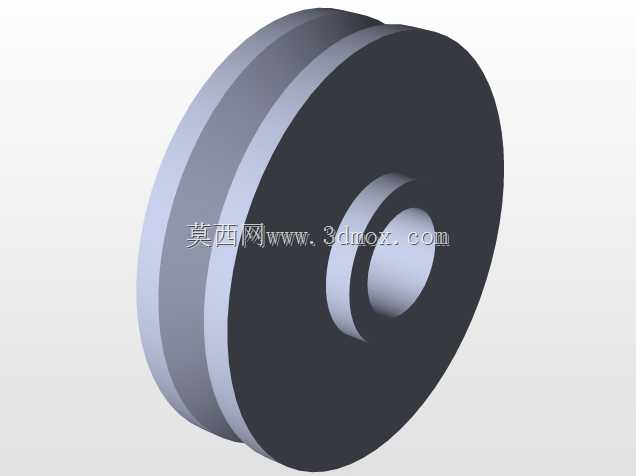

　　这款轮体结构在工业场景中覆盖的应用范围较广，既可以作为轻载输送线的导向滚轮，适配V型导轨实现直线往复运动的精准导向，也能作为小型行走机构的承载轮，在轨道式巡检设备、轻型物料转运小车的行走机构中承担载荷传递与运动导向的作用，部分工况下还可作为带传动的张紧轮使用，通过轮面的槽型结构约束传动带的运行轨迹，避免传动带在高速运转时出现跑偏、脱槽的问题。从结构设计逻辑来看，轮体采用了阶梯式的同轴结构，中心设置的通孔为轴系安装位，孔的直径公差需要根据配合的轴径选择过渡配合精度，保证轮体与传动轴之间不会出现相对滑动，同时也能方便装配时的压装操作，避免过盈量过大导致轮体内部产生过大的装配应力。轮体外侧的环形凸起形成的V型槽，

　　槽面的角度需要匹配配套导轨或者传动带的接触面角度，常规工况下多采用90度槽角，既能够保证接触时的对中效果，也能减少槽面与配合件之间的接触应力，降低长期运行后的磨损速率。轮体的厚度方向设置了多层台阶结构，靠近中心孔的轮毂部分厚度大于轮缘部分，这种变厚度设计一方面是为了提升轮毂位置的结构强度，避免轴孔位置在承受径向载荷时出现开裂变形，另一方面也能减少轮缘部分的材料用量，降低整体转动惯量，让轮体在启停过程中的响应速度更快，减少驱动端的动力损耗。从安装边界来看，轮体的最大外圆直径决定了配套机构的中心高尺寸，设计配套安装座时需要以轮体的外圆半径作为基准，预留出足够的运转间隙，避免轮体旋转时与安装架的钣金或者型材部分发生刮擦；

　　中心孔的轴向长度需要与传动轴的配合段长度匹配，装配时需要保证轮体的端面与轴肩贴合，同时在轮体的外侧设置轴用挡圈或者锁紧螺母，限制轮体的轴向窜动，避免运转过程中轮体沿轴向偏移导致槽位错位。轮体的两个端面都做了倒角处理，既能够去除机加工过程中产生的毛刺，避免装配时割伤操作人员，也能在压装轴承或者装入轴位时起到导向作用，减少装配对位的难度。在材料选择层面，这类轮体如果用于导向轮工况，多采用45号钢调质处理后表面淬火，提升槽面的耐磨性能，延长使用寿命；如果是用于有减震需求的行走轮场景，也可以在轮缘外层包覆聚氨酯或者橡胶材质，降低运行过程中的噪音，同时提升与接触面之间的摩擦力，避免出现打滑问题。设计建模过程中，

　　需要重点保证轮体各段圆柱面的同轴度公差，尤其是中心孔与外圆面、V型槽面的同轴度，需要控制在0.02mm以内，否则轮体高速运转时会出现径向跳动，不仅会产生异常振动和噪音，还会加剧配合面的不均匀磨损，缩短整套机构的维护周期。另外V型槽的表面粗糙度需要控制在Ra1.6以下，降低槽面与导轨或者传动带接触时的摩擦阻力，减少运行过程中的发热问题。在实际选型应用时，需要根据承载的径向载荷大小核算轮体轮毂部分的剪切强度，尤其是中心孔与轮毂连接的位置，是应力集中的高发区域，如果载荷较大可以适当加大轮毂的外径，提升该位置的结构强度，避免长期受载后出现轮毂断裂的问题。对于需要高速运转的应用场景，还需要对轮体做动平衡校正，去除多余的不平衡量，保证轮体在额定转速下运转平稳，不会对支撑轴承产生额外的交变载荷，提升整套传动系统的使用寿命。
