带法兰45度弯角管路过渡连接构件

　　在流体输送管路系统的布设场景中，经常会遇到两段不同轴向、带法兰安装接口的管路需要对接的工况，直通过渡接头无法适配角度偏移的安装需求，而这款带双侧法兰的弯角过渡构件，正是针对这类非同轴管路对接场景设计的核心连接部件。从实际工程应用来看，这类构件常出现在化工流体输送管网、暖通空调水循环管路、小型液压动力站的油路布设、工业除尘通风管道的转角对接环节，用来抵消管路安装时的轴向角度偏差，同时保证连接位置的密封可靠性，避免管路强行对接产生的装配应力长期作用导致焊缝开裂、法兰密封面泄漏等问题。

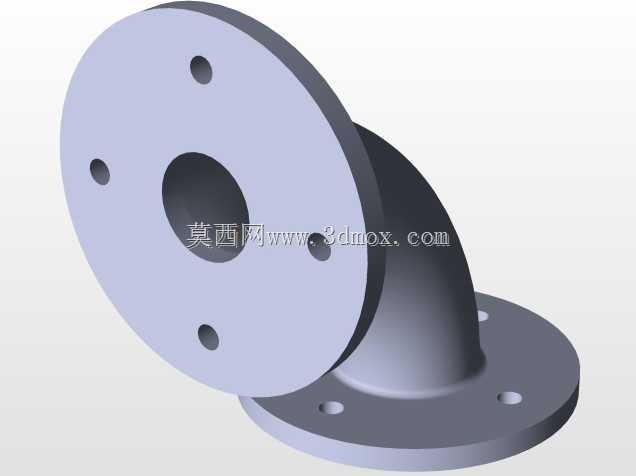

　　从功能特性上看，这款过渡构件采用一体化弯管加双侧法兰的结构形式，弯段部分做了平滑圆弧过渡，没有直角转折的流道突变，能够最大程度降低流体流经转角位置时的局部阻力损失，减少流体在转角处形成涡流、裹挟杂质沉积的概率，对于输送含微小固体颗粒的流体、或者粘度较高的液压油类介质时，平滑流道的优势会更加明显，能有效降低管路系统的动力损耗，减少局部淤积堵塞的风险。两端的法兰盘均采用标准螺栓孔布局，每个法兰面均匀分布四个安装通孔，孔位位置度公差控制在机械连接常用的IT7级精度范围内，能够直接和同规格的标准法兰管路、阀门、泵体出口进行对接，不需要额外加工转接板，现场安装时只需要对齐孔位、穿入螺栓配合密封垫片压紧即可完成装配，大幅降低现场施工的适配难度。

　　在设计思路层面，这款构件的建模过程首先从流道中心线入手，先确定两端法兰的安装面间距、轴向偏转角度，以等半径圆弧作为弯段的中心轨迹，保证弯段各处的曲率一致，避免流道截面出现局部收窄或者扩张。之后基于中心线生成等壁厚的弯管实体，两端分别延伸出和法兰盘对接的直管段，直管段长度控制在法兰厚度的1.2倍左右，保证弯管和法兰连接位置有足够的焊接或者一体成型的结合强度，避免管路受压时连接位置出现断裂。法兰盘的建模严格遵循对应公称通径的法兰尺寸规范，法兰外径、螺栓孔中心圆直径、螺栓孔直径、密封面凸台高度都和通用标准保持一致，同时在法兰和弯管的连接位置做了圆角过渡处理，减少应力集中系数，让构件在承受管路内压、外部安装载荷时，应力能够均匀分散，不会在转角位置出现应力峰值过高的问题。

　　从安装边界尺寸来看，这款过渡构件两端的法兰面呈45度夹角，安装前需要提前确认对接两端管路的法兰朝向，保证两个对接法兰的螺栓孔能够完全对齐，避免出现孔位错位导致无法穿入螺栓的问题。构件整体的外轮廓尺寸不会超出两端法兰外圆所围成的空间范围，安装时不需要在周边预留额外的操作避让空间，只需要留出螺栓紧固的操作空间即可，适合在管路排布紧凑、安装空间有限的设备内部使用。法兰密封面采用突面形式，适配常用的橡胶石棉垫片、金属缠绕垫片等标准密封件，压紧时密封面受力均匀，能够承受中低压工况下的流体密封要求，不需要额外定制特殊规格的密封配件。另外，构件的弯段壁厚和两端直管段保持一致，整体强度均匀，不会出现局部壁厚过薄导致的耐压能力不足问题，在额定工作压力下长期使用不会出现变形、渗漏的情况。

　　在实际选型适配时，需要先确认对接管路的公称通径、法兰标准等级，保证这款过渡构件的法兰参数和对接端完全匹配，同时核算管路内的流体压力、温度参数，确认构件的材质耐压耐温能力满足工况要求。对于有特殊防腐需求的工况，还可以在构件基础模型上调整表面处理参数，比如增加镀锌层、衬塑层等结构，不需要改动整体的安装尺寸和连接结构，就能适配不同腐蚀特性的流体输送需求。建模过程中所有的安装尺寸都做了参数化关联，如果需要调整弯角角度、法兰规格、弯段曲率半径，只需要修改对应参数就能快速生成新的模型变体，大幅提升同系列构件的设计效率，减少重复建模的工作量。
