单向传动棘轮机械结构设计

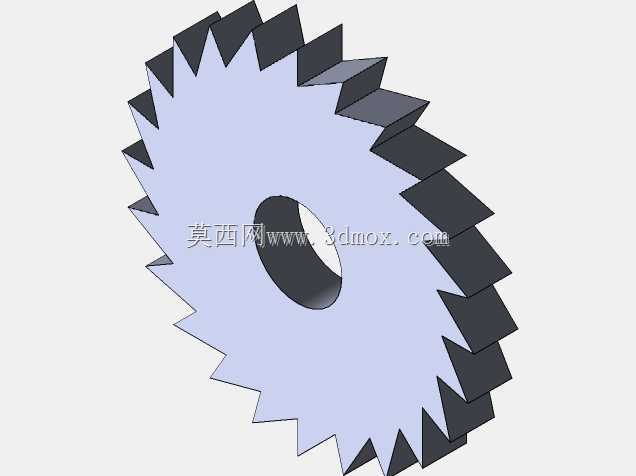

　　在起重设备的卷扬机构、自动化生产线的间歇送料单元、自行车飞轮组件、矿山输送设备的止逆机构里，棘轮是承担单向传动、间歇进给、反向锁止功能的核心基础零件，其结构设计的合理性直接决定整套机构的运行可靠性与负载承载能力。这款棘轮采用周向均匀分布的锯齿形齿廓设计，齿形的工作面为直面，非工作面为倾斜过渡面，这种齿形设计能够保证棘爪在弹簧推力作用下顺利滑入齿槽完成啮合，反向转动时棘爪会被齿形直面卡紧，完全锁止转动自由度，避免机构倒转引发的设备故障或安全事故。从安装边界来看，棘轮中心设置标准通孔，可与传动轴通过键连接实现周向固定，通孔的直径公差按照基孔制过渡配合设计，既能够保证装配时的同轴度要求，也方便后期维护拆卸；棘轮的齿顶圆、

　　齿根圆尺寸经过严格校核，在保证齿根弯曲强度的前提下，尽可能缩小齿部的径向尺寸，减少机构整体的占用空间。设计过程中首先需要根据机构的额定传动扭矩计算单齿的承载能力，通过调整齿的数量、齿高、齿面倾斜角度来平衡啮合顺畅度与锁止可靠性：如果齿的数量过少，单齿承受的载荷过大，容易出现齿部崩裂的失效问题；如果齿的数量过多，齿形的厚度会被削弱，同时棘爪的动作行程会变小，容易出现跳齿、啮合不到位的问题。这款棘轮的齿部采用等距分布设计，每个齿的工作面与棘轮径向平面的夹角经过反复验算，角度小于棘爪与齿面的摩擦自锁角，保证反向受力时棘爪不会被挤出齿槽，实现可靠锁止。齿根位置设置微小的过渡圆角，避免应力集中导致的疲劳断裂，延长零件的使用寿命。

　　在实际设备装配中，棘轮需要与配套的棘爪、扭簧组件配合使用，棘爪的摆动中心位置需要与棘轮齿形位置匹配，保证棘爪落入齿槽时能够与齿面完全贴合，减少接触应力；扭簧的弹力需要调整到合适区间，弹力过大会导致棘爪与齿面的磨损加剧，弹力过小则会导致棘爪复位不及时，出现啮合失效。在自动化生产线的间歇送料场景中，棘轮与连杆机构配合，能够将连续的旋转运动转换为固定角度的间歇转动，实现工件的定距输送，送料精度由齿的数量决定，齿数越多单次转动的角度越小，送料精度越高；在起重卷扬机构中，棘轮作为止逆器使用，当起吊重物中途停止时，棘轮会立刻锁止卷筒，避免重物下坠引发安全事故，这种场景下对棘轮的静载强度要求极高，设计时需要按照1.5倍的额定负载进行强度校核，

　　保证极端工况下不会出现齿部断裂。从加工工艺角度来看，这款棘轮的结构适合采用铣削加工成型，齿形部分可以通过分度头配合成型铣刀完成加工，中心孔需要经过铰削处理保证尺寸精度与表面粗糙度，加工完成后齿面需要进行淬火处理，提高表面硬度与耐磨性能，芯部保持足够的韧性，承受冲击载荷。在三维建模过程中，首先绘制棘轮的基圆、齿顶圆、齿根圆作为基准，通过单个齿形的草图绘制后进行圆周阵列，保证所有齿的尺寸一致性，中心孔的键槽尺寸按照对应的传动轴标准设计，避免装配时出现干涉；建模时需要特别注意齿根过渡圆角的处理，不能出现直角尖角，否则在有限元分析时会出现应力集中的误判，也不符合实际加工的工艺要求。
