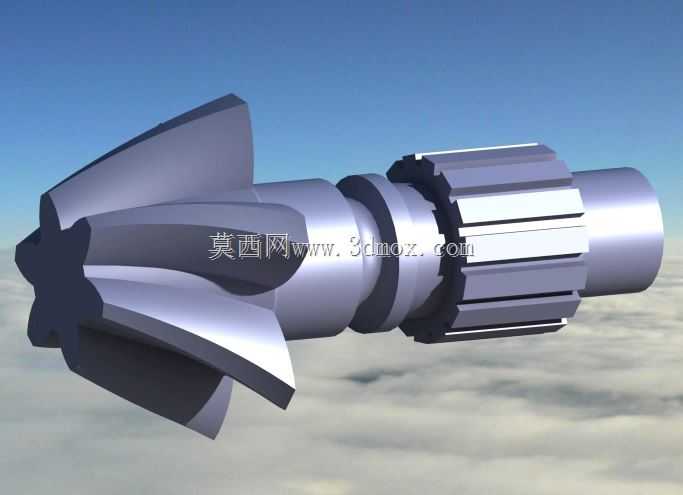

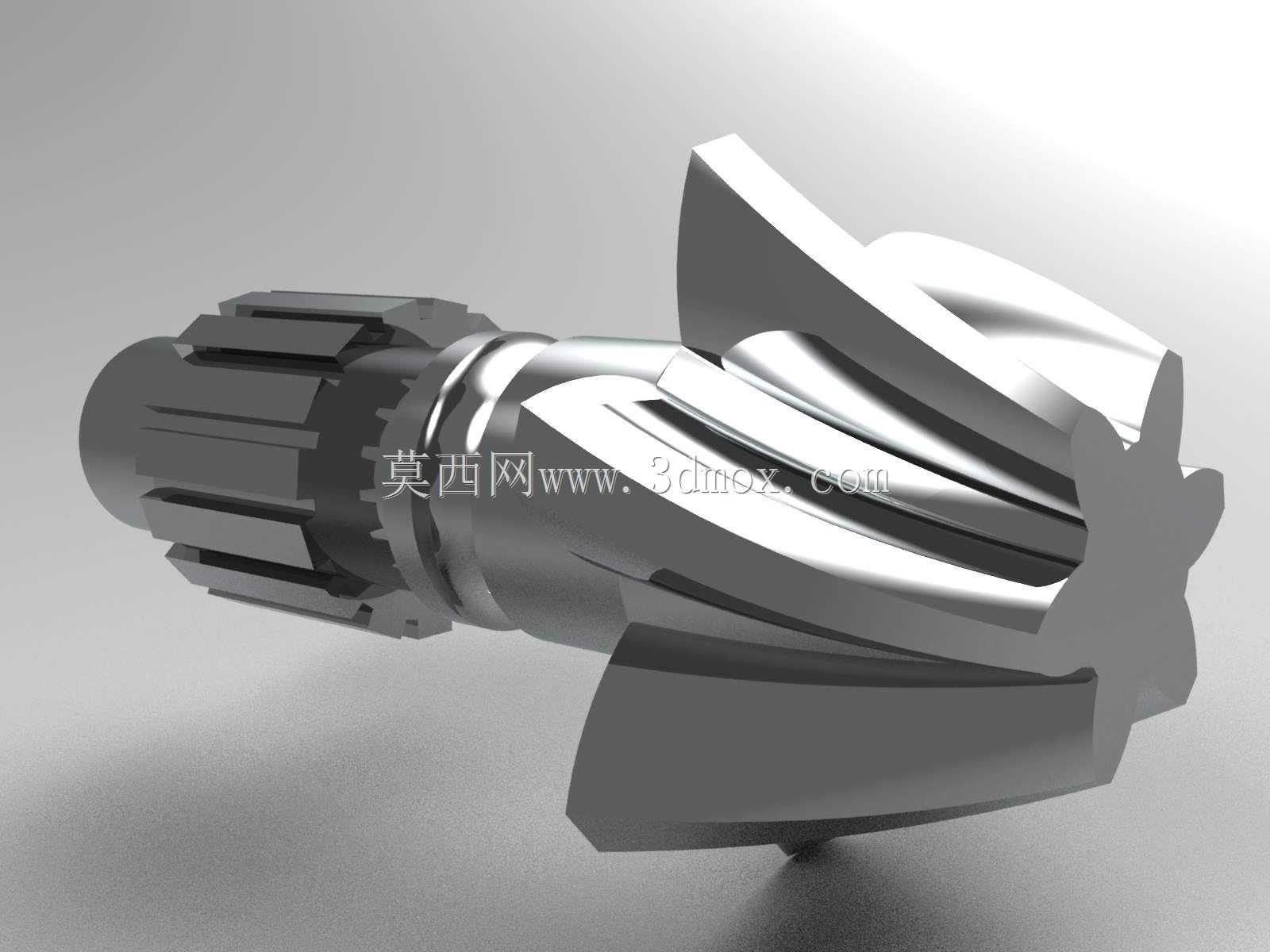

带花键连接段的螺旋锥齿传动轴结构

　　这类带集成花键段的螺旋锥齿轴，是相交轴动力传递场景里的核心承载零件，常见于差速器输入端、机床主轴进给箱转角传动位、小型工程机械行走驱动的转角传动单元，区别于常规直齿锥齿轮，斜齿结构的啮合重合度更高，传动过程中不会出现整齿突然进入或退出啮合的冲击，运行噪音更低，承载能力也比同模数直齿锥齿轮高出30%左右，适合中高速、有连续冲击载荷的传动工况。

　　从结构设计逻辑来看，零件将锥齿传动段、轴身定位段、花键连接段集成在同一根轴坯上，省去了分体装配的键连接间隙，避免了键槽带来的轴身应力集中问题，整体扭转刚度更高。锥齿段的齿向螺旋角经过匹配计算，和配对锥齿轮的螺旋角大小相等、方向相反，保证啮合时齿面接触线沿齿长方向连续滑动，不会出现轴向力突变的情况；齿部的根圆位置做了圆弧过渡处理，避免热处理后齿根应力集中导致的断齿风险，齿面的接触区设计偏向齿小端，避免重载工况下接触区偏移到大端造成边缘接触磨损。

　　中间的轴段是安装定位基准，设计时预留了轴承安装位的轴肩，轴肩高度符合轴承内圈定位的标准要求，不会出现轴承内圈压装不到位或者拆卸困难的问题，轴身的同轴度公差控制在0.02mm以内，保证锥齿啮合的跳动精度，同时避免花键连接段的偏载。末端的花键采用矩形花键结构，相比渐开线花键，矩形花键的定心精度更易控制，适合频繁正反转的传动场景，花键的齿侧间隙经过匹配设计，既保证装配时的顺畅性，又不会因为间隙过大造成传动回程误差，花键末端做了倒角引导，方便和连接套的装配对位。

　　实际选型应用时，需要注意安装边界的匹配：锥齿段的安装距是核心参数，直接决定配对齿轮的啮合间隙，安装距偏差过大会造成齿面接触区偏移，轻则加剧磨损，重则出现打齿故障；轴身的轴承位直径需要和所选轴承的内孔尺寸过盈配合，过盈量控制在0.01-0.03mm之间，过盈量太大会造成轴承内圈涨大导致预紧力过大、轴承发热抱死，过盈量太小则会出现轴和轴承内圈相对滑动的跑圈问题；末端花键的有效配合长度需要满足扭矩传递的挤压强度要求，花键配合长度过短会造成齿面压溃，过长则会增加装配难度，同时容易出现花键端的同轴度偏差。

　　建模过程中，锥齿的齿面生成是核心难点，需要先根据传动比确定分锥角、齿顶高系数、顶隙系数，再通过螺旋角参数生成齿向螺旋线，沿齿廓扫描生成单齿后阵列得到完整齿形，齿面的曲率需要和配对齿轮做啮合干涉检查，避免出现齿顶干涉或者根切问题；花键段的建模需要严格遵循花键标准的齿厚、齿距公差，保证和标准花键套的互换性；轴身的所有过渡圆角都不能省略，这些细节直接决定零件的疲劳寿命，很多新手建模时容易忽略圆角，实际加工后热处理阶段就会在尖角位置出现应力裂纹。

　　在实际工况运行中，这类零件的润滑条件也需要匹配，因为锥齿啮合时齿面存在相对滑动，需要采用带极压添加剂的齿轮油润滑，避免齿面胶合失效；轴向力的承载需要配对安装圆锥滚子轴承或者角接触球轴承，抵消斜齿啮合产生的轴向分力，轴承的预紧力需要调整到合适范围，预紧力过大容易发热，过小则会出现轴窜动，影响齿轮啮合精度。日常维护中，可以通过观察齿面接触区的磨损痕迹判断安装是否到位，如果接触区偏向齿大端，说明安装距偏小，需要调整垫片厚度增加安装距，如果接触区偏向齿顶，说明两轴的夹角偏差过大，需要重新校准传动箱的轴承座位置。
