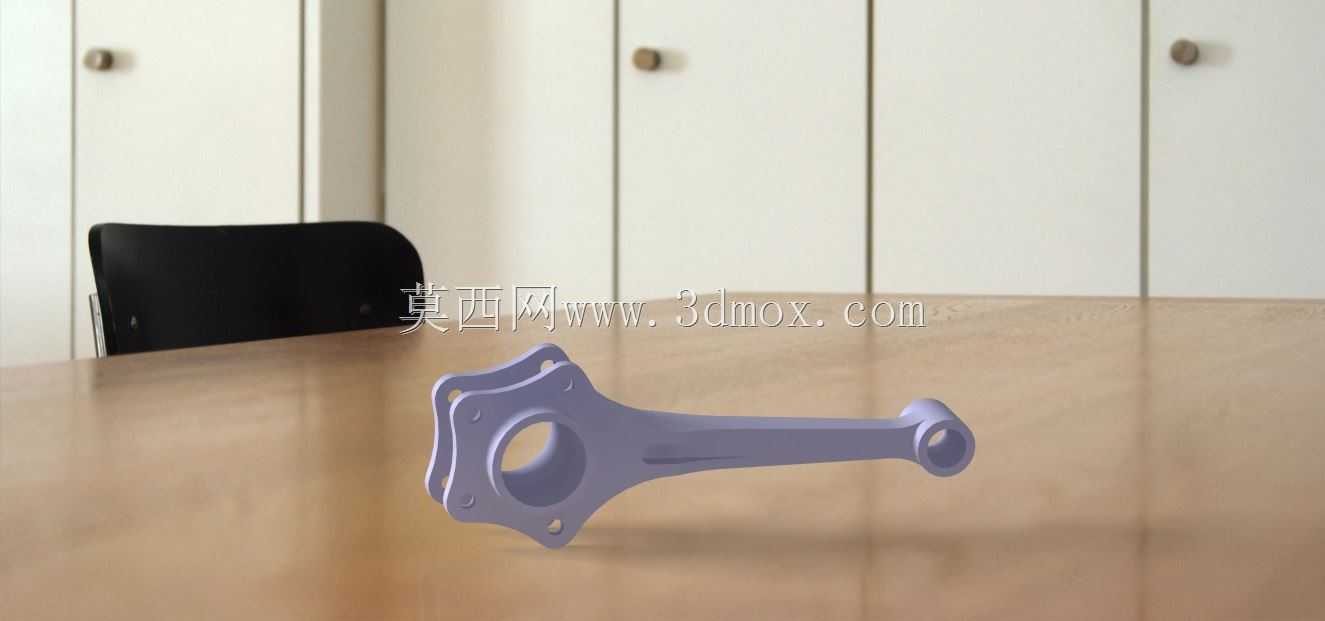

发动机连杆主杆结构三维设计

　　在往复式动力设备的动力传递链路里，这类主杆是曲柄连杆机构的核心受力构件，日常工作中需要承接活塞销传递来的燃气爆发压力，再将活塞的往复直线运动转换为曲轴的旋转扭矩输出，广泛适配于小排量内燃机组、通用动力汽油机、小型空压机的动力端结构中，是动力设备里承担交变载荷的关键传力部件。从结构设计逻辑来看，该主杆采用分体式连杆的杆身与大头端一体化设计思路，小头端设置整圆衬套安装位，用于穿装活塞销实现与活塞组件的铰接，大头端为分体式结构的上半部分，周边均匀布置螺栓过孔，用于和连杆盖配合抱紧曲轴连杆轴颈，安装时需要严格控制螺栓的预紧力矩，避免轴颈配合间隙异常导致的烧瓦或异响故障。杆身部分采用变截面工字形设计，在保证整体抗弯、

　　抗扭刚度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，降低曲轴端的动平衡校正难度，杆身表面过渡位置全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，毕竟这类部件在额定转速下每分钟要承受数千次的交变拉压载荷，应力集中点很容易成为疲劳失效的起始位置。从安装边界来看，小头端的衬套孔与活塞销采用间隙配合，配合间隙需要控制在合理区间，间隙过小会导致润滑不足出现销孔烧蚀，间隙过大则会产生敲击异响加剧部件磨损；大头端的轴瓦安装孔与曲轴连杆轴颈的配合间隙需要匹配机油泵的供油压力，保证运转过程中能形成稳定的油膜承载层，杆身的中心距尺寸直接决定了活塞的行程参数，设计时需要和曲轴曲柄半径、活塞压缩高度参数做匹配校验，

　　避免活塞运动到上止点时碰撞气门或气缸盖。设计过程中需要重点校核杆身的疲劳强度，分别核算最大爆发压力下的压缩应力、排气行程上止点附近的往复惯性力拉伸应力，同时要考虑杆身大、小头端的刚度变形量，避免变形量过大导致轴瓦偏磨、衬套错位的问题。杆身的油道设计也需要结合润滑需求做布局，部分机型会在杆身内部钻通压力油道，将曲轴端的压力机油引导到小头衬套位置，实现活塞销的强制润滑，这类油道的转角位置也需要做圆角过渡，避免油道孔位置成为应力薄弱点。在实际装配场景中，这类主杆和连杆盖是配对加工的，装配时不能互换，螺栓孔的位置度公差需要严格控制，保证合装后大头孔的圆度、圆柱度符合设计要求，否则会直接影响曲轴的运转平顺性，严重时甚至会出现抱轴、

　　断杆等恶性故障。针对不同的动力输出需求，杆身的截面尺寸、中心距、孔位参数可以做针对性调整，比如高转速机型会适当降低杆身重量，采用更高强度的材质配合更薄的加强筋结构，大扭矩低转速机型则会加大杆身截面尺寸，提升整体承载能力，适配更高的爆发压力工况。
