参数化微型涡轮组件结构设计

　　在小型流体动力传输、微型动力输出场景中，这类集成式微型涡轮组件的应用覆盖范围极广，小到便携冷却设备的动力端、小型流体管路的增压单元，大到微型发电装置的动力转换模块，都能见到同结构组件的身影。不同于大型工业涡轮的分体式装配逻辑，这类微型涡轮在设计阶段就需要兼顾装配紧凑性与流体转换效率，从结构拆分来看，整套组件包含扩散器、涡轮机本体、传动轴以及外壳四个核心部分，各部件的配合公差直接决定了整机运行时的泄漏量与动力损耗。

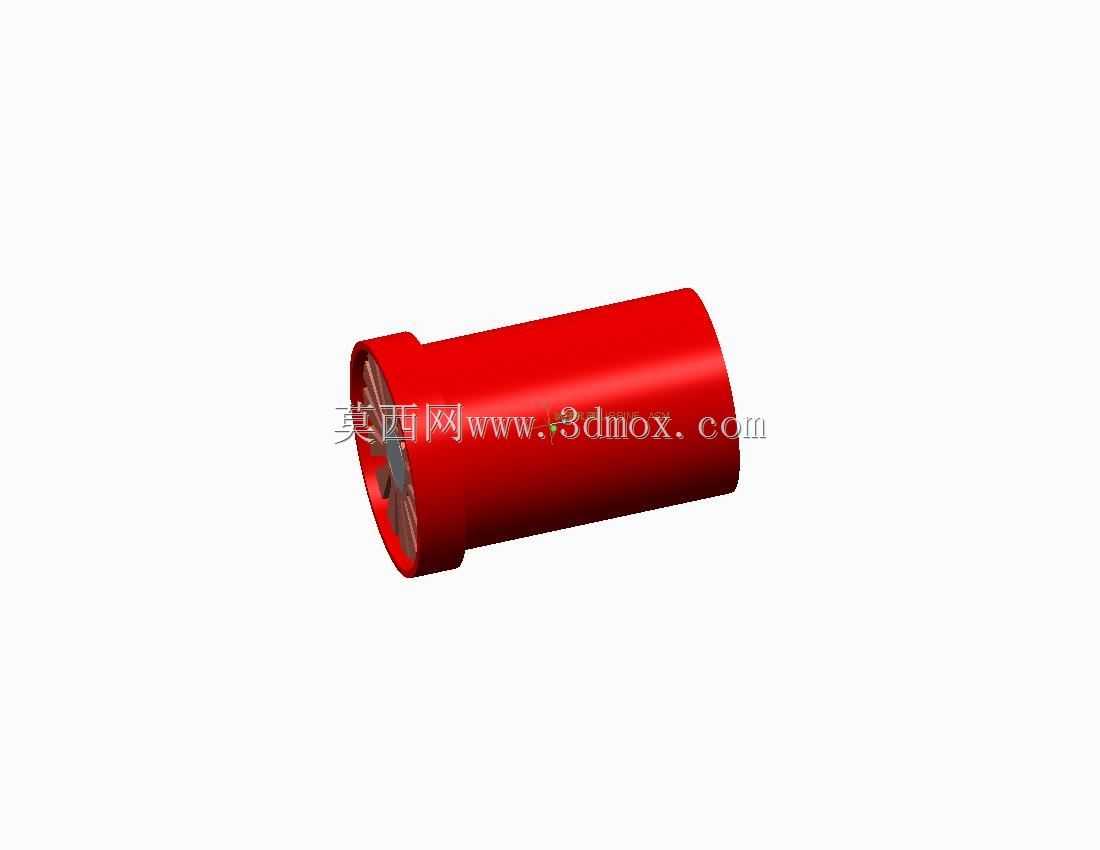

　　从实际使用的工况出发，这类微型涡轮大多适配小流量、低扬程的流体工况，部分同结构产品也会被改造用于微型气动工具的动力端，依靠高压流体冲击涡轮叶片实现旋转动力输出，再通过传动轴将扭矩传递至后端执行机构。设计时首先要考虑的是外壳的流道约束，外壳采用一端带法兰凸缘的筒状结构，凸缘端作为流体输入侧的安装基准，筒身内壁与涡轮叶片的径向间隙需要控制在合理范围，间隙过大会导致流体旁通损失，直接降低能量转换效率，间隙过小则会因为加工公差、运行热膨胀导致叶片刮蹭内壁，引发卡滞故障。

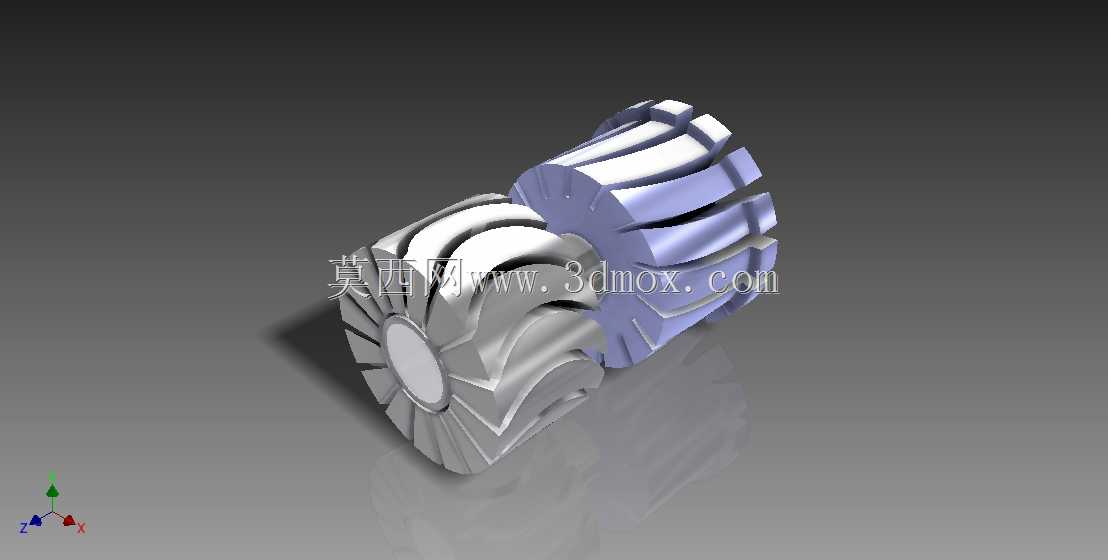

　　扩散器的设计是整套涡轮效率提升的核心，布置在涡轮叶片的入流侧，作用是将输入的高压流体整理为均匀的轴向流，避免紊流直接冲击叶片导致的能量损耗与振动。不同于大型涡轮的可调式扩散器结构，这类微型涡轮的扩散器采用固定导叶结构，导叶的角度与流道截面经过参数化匹配，和涡轮叶片的叶型角度一一对应，在参数化设计过程中，只需要调整输入的流量、转速参数，就能同步更新扩散器导叶角度、叶片弦长、轮毂直径等关联尺寸，大幅缩短同系列不同参数产品的迭代周期。

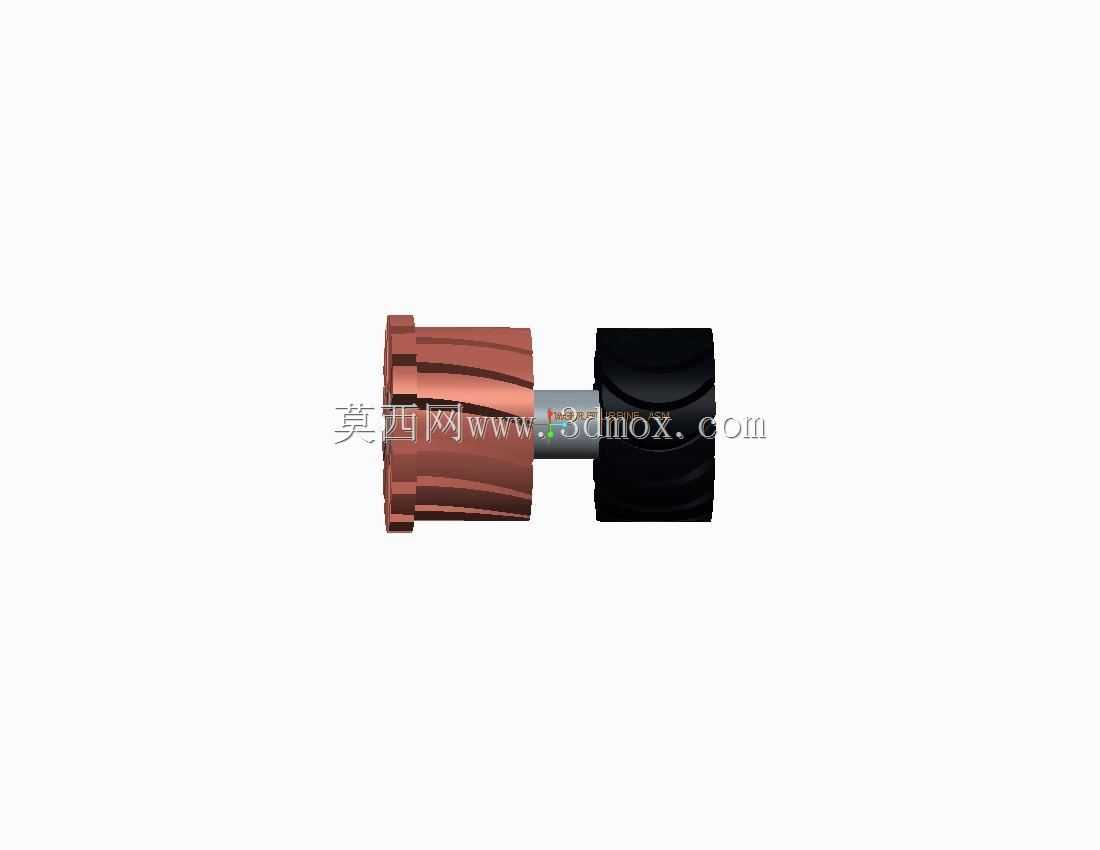

　　涡轮本体与轴的连接采用过盈配合加周向定位的结构，避免高速旋转时出现轴与涡轮的相对滑动，轴的两端支撑边界需要结合外壳的安装位确定，轴伸端的长度需要匹配后端连接的负载结构，在安装边界上，筒状外壳的外径是整机安装的核心尺寸，入流端法兰的螺栓孔分布圆直径、孔位数量决定了组件与上游管路的适配性，轴伸端的直径与键槽尺寸则需要和下游负载的安装孔匹配，设计时需要预留合理的公差带，保证不同加工批次的组件都能实现互换装配。

　　在实际选型适配过程中，这类微型涡轮不需要复杂的配套辅助结构，外壳本身就承担了流道约束与部件支撑的双重作用，筒身的外壁可以根据安装需求加装固定卡箍，不需要额外设计复杂的安装支架，这也是这类集成式微型组件在小型设备中被广泛应用的原因之一。参数化的设计逻辑让这套结构可以快速适配不同的工况需求，当需要调整输出功率时，只需要修改涡轮的叶片数量、叶型曲率，同步调整扩散器的导叶参数，就能在不改变外壳安装尺寸的前提下完成性能迭代，最大程度兼容原有设备的安装空间，减少设备改造成本。

　　从结构可靠性角度来看，整套组件没有复杂的活动连接结构，除了涡轮与轴的旋转副之外，其余部件均为固定连接，运行过程中的故障点远少于分体式组装的涡轮结构，日常维护只需要定期检查轴端密封件的磨损情况即可，不需要对内部流道部件进行频繁拆解。在流体兼容性上，这类结构既可以适配压缩空气作为动力源，也可以适配低压水流等流体介质，只需要根据介质特性调整部件的表面处理工艺与密封件材质，就能覆盖不同的使用场景，比如用于气动回路时可以采用轻质铝合金材质降低整体重量，用于水路增压时则可以采用耐腐蚀的不锈钢材质应对水汽侵蚀。
