透明塑料款iPhone手机保护壳结构设计

　　这款手机保护壳的设计，最初是面向日常消费场景下的手机防护需求做的结构方案，核心是在不遮挡手机本身外观质感的前提下，提供基础的防刮、防磕碰防护能力。从实际使用场景来看，这类透明保护壳主要适配日常通勤、桌面放置、口袋携带等常规使用工况，不需要应对高强度的跌落冲击，因此在结构设计上优先做了壁厚的轻量化控制，整体壳体壁厚控制在1.2mm左右，既保证了注塑成型时的材料流动性，避免出现缺胶、缩痕等成型缺陷，也不会因为壳体过厚导致整机握持手感臃肿，同时透明材质的透光率能达到90%以上，可以完整露出手机本身的机身配色与外观设计，满足用户展示手机原生外观的使用需求。

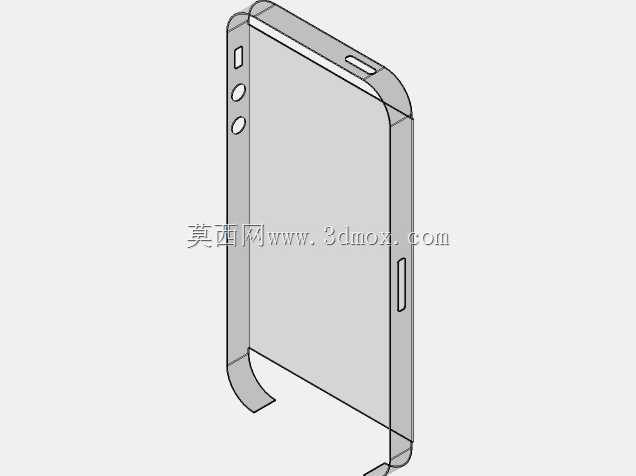

　　在结构布局上，壳体采用全包式的边框设计，四个边角位置做了0.3mm的加厚凸起处理，当手机以边角角度接触平面发生磕碰时，加厚的边角结构可以先于手机机身接触受力面，通过自身的微小形变吸收一部分冲击能量，避免手机金属或玻璃边框直接受到刚性碰撞。侧边的按键位置做了一体式的凸起按键结构，和壳体本体是同一材质一体成型，不需要额外装配独立按键，既减少了装配工序，也能保证按键按压的反馈手感，按键位置的壁厚比壳体主体薄0.2mm，按压时的形变量控制在0.8mm以内，不会出现按压卡顿或者按不动的情况。侧边对应手机静音拨杆、充电接口、扬声器开孔的位置都做了精准的避空设计，避空边缘做了R0.5mm的圆角过渡，避免边缘锐边割手，同时开孔的尺寸比手机实际接口尺寸单边大0.15mm，既保证装配后不会出现孔位偏移遮挡接口的问题，也不会因为开孔过大导致灰尘容易从缝隙进入壳体内部。

　　壳体的背部采用全平面的开放式设计，没有做额外的纹理或者凸起结构，保证手机放置在桌面时的平整度，不会出现放置不稳晃动的情况。壳体和手机配合的装配间隙单边控制在0.1mm，这个间隙值既可以保证壳体能够顺利套装到手机上，不会出现装配过紧难以拆卸的问题，也不会因为间隙过大导致壳体和手机之间出现晃动、异响的情况。壳体的内表面做了非常细微的磨砂纹理处理，避免透明塑料和手机玻璃背板之间因为真空吸附导致贴紧出现水纹印，同时也能减少壳体和手机背板之间的摩擦，避免长期使用后刮花手机背板表面。

　　从成型工艺的角度考虑，这款壳体采用透明热塑性塑料注塑成型，设计时所有的转角位置都做了圆角过渡，没有尖锐的直角结构，避免注塑时出现应力集中导致的开裂问题，同时壳体整体的壁厚均匀性控制在±0.1mm以内，避免因为壁厚差异过大导致成型后出现缩水、翘曲变形的问题，翘曲量控制在0.2mm以内，保证装配后和手机的贴合度。壳体的边缘分型面设置在侧边的中线上，分型线做了藏边处理，装配后分型线不会外露在握持接触的位置，避免握持时出现硌手的问题。

　　在实际使用的功能层面，这款保护壳除了基础的防刮防磕碰功能外，透明材质的特性也让它可以作为个性化定制的基底，用户可以在壳体和手机之间放置照片、装饰卡片等物件，满足个性化装饰的需求，同时塑料材质本身的耐摩擦性能可以保证日常使用中不会轻易被钥匙等尖锐物件刮花，长期使用也能保持较好的通透度。壳体的整体外形尺寸完全适配对应型号iPhone的机身轮廓，安装后不会突出手机镜头模组的表面，镜头位置的开孔边缘做了0.2mm的凸起，当手机背面朝下放置在平面上时，凸起的边缘可以将镜头玻璃抬离接触面，避免镜头玻璃被桌面砂砾刮花。
