机加工手动夹持台虎钳结构设计

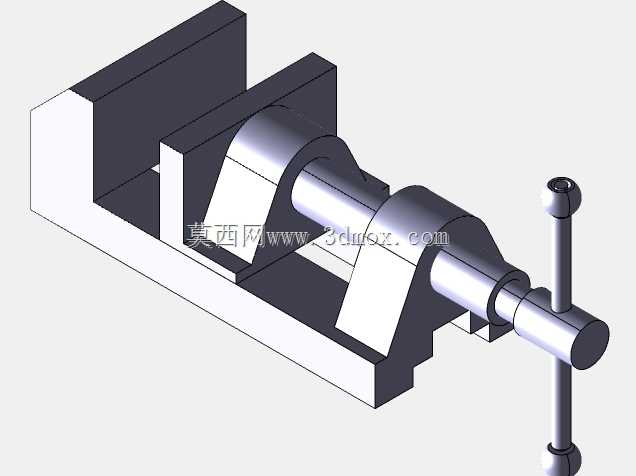

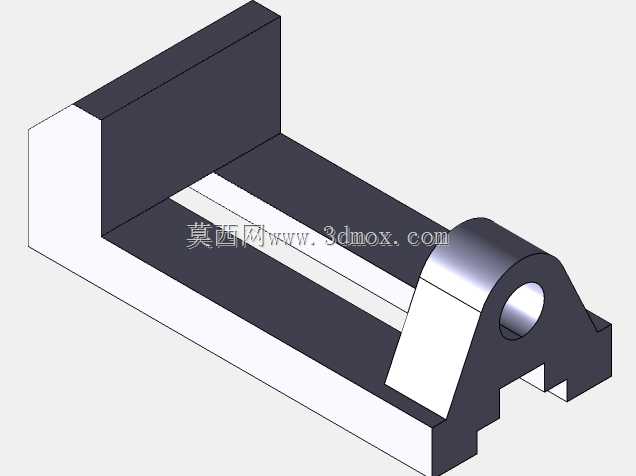

　　在常规机加工、钳工装配、小型零件修配的作业场景里，工件的可靠夹持是所有工序开展的前提，台虎钳作为工位上最基础的夹持工装，几乎覆盖了从单件打样、小批量修配到实训教学的全场景需求。这套台虎钳的结构设计完全围绕手动操作的实用性展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性与操作便捷性。从结构组成来看，固定钳身作为整个装置的承载基座，底部预留了与工作台面连接的安装边界，安装孔位的间距适配常规钳工台的T型槽布局，不需要额外加工转接板就能完成固定，安装后整体突出工作台面的高度控制在合理范围，既不会因为过高导致操作时手臂悬空疲劳，也不会因为过低限制长条形工件的竖向装夹空间。

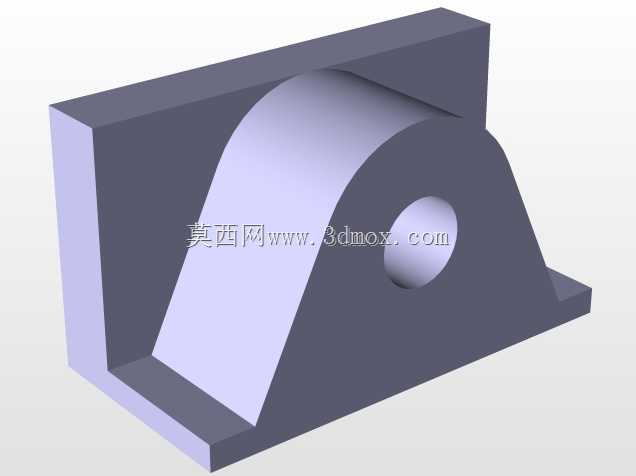

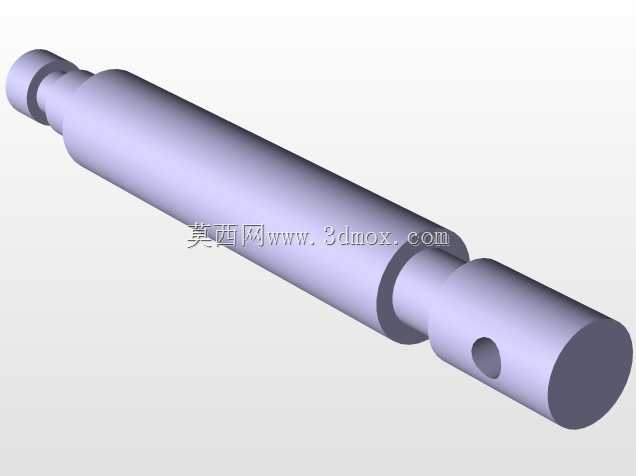

　　活动钳身通过丝杠副与固定钳身连接，丝杠的导程设计匹配手动操作的施力习惯，转动端部的手柄时，活动钳身的进给速度适中，既不会因为导程过大导致夹持力难以精准控制，也不会因为导程过小导致开合行程调整耗时过长。钳口部分的夹持面做了适配不同工件的结构预留，平整的基准面可以直接装夹规则的方形、圆形工件，不需要额外加装软钳口就能保证装夹后的工件基准面与工作台面平行，减少后续找正的时间。设计过程中优先考虑了受力传递的合理性，丝杠的轴向受力直接传递到固定钳身的加强筋结构上，夹持时的反作用力不会导致钳身出现形变偏移，即使施加较大的夹持力，活动钳身也不会出现上翘的情况，保证装夹精度。

　　从操作逻辑来看，端部的手柄长度经过力学核算，普通操作人员单手施力就能产生足够的夹持力，固定小型工件进行锉削、钻孔、攻丝等作业时不会出现工件松动移位的情况；当需要夹持大尺寸工件时，双手转动手柄也能快速调整钳口开合度，最大开合行程覆盖了常规小型零件的装夹尺寸范围，不需要频繁更换夹持工装。固定钳身的后侧挡边结构除了承担丝杠的支撑作用外，还能在装夹长条形工件时起到侧向定位的作用，工件靠紧挡边后就能快速完成侧向定位，不需要反复调整工件角度。

　　整个模型的结构拆分完全符合实际加工的工艺要求，固定钳身、活动钳身、丝杠、手柄、锁紧螺母这些零件都可以通过常规的铣削、车削工艺完成加工，没有设计需要特殊工艺才能成型的复杂曲面，加工成本可控，也方便后续的维护更换，比如丝杠磨损后只需要拆下端部的锁紧件就能完成替换，不需要整体报废钳身。在实际使用场景中，这类台虎钳除了常规的机加工工位使用，还可以搭配不同的软钳口适配薄壁零件、异形零件的装夹需求，钳身的安装基准面平面度控制在合理公差范围内，安装后钳口的垂直度误差满足钳工作业的精度要求，不会因为装夹基准偏差导致后续加工出现尺寸超差。设计时还考虑了操作的安全性，手柄的端部做了圆滑过渡，转动时不会划伤操作人员的手部，丝杠的外露部分没有尖锐的棱边，日常清理铁屑时也不会出现割手的风险。整个装置的外形尺寸紧凑，不会占用过多的工作台面空间，在工位布局紧张的小型加工车间、学校实训工位都能适配安装，安装后不需要额外调整就能直接投入使用，对安装面的平面度要求也不高，即使是常规的木质钳工台也能稳定固定，不会因为夹持受力出现整体移位。
