CAT50数控铣床主轴锥度刀架结构

　　在立式数控铣床、加工中心的切削作业场景里，主轴端的刀具夹持部件是连接机床动力输出与切削刀具的核心衔接结构，本次涉及的CAT50规格锥度刀架，正是适配VMC系列立式加工中心主轴接口的典型夹持构件。从实际加工场景来看，这类刀架主要承担铣削、镗削、钻削等工序中刀具的定位、夹紧与扭矩传递作用，在重型切削、大余量去除的钢件、铸铁件加工工况下，其结构刚性与定位精度直接决定了加工过程的振动水平、刀具寿命以及最终工件的形位公差表现。

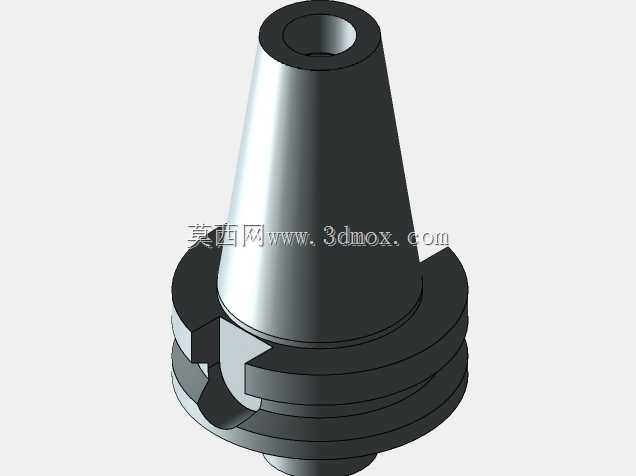

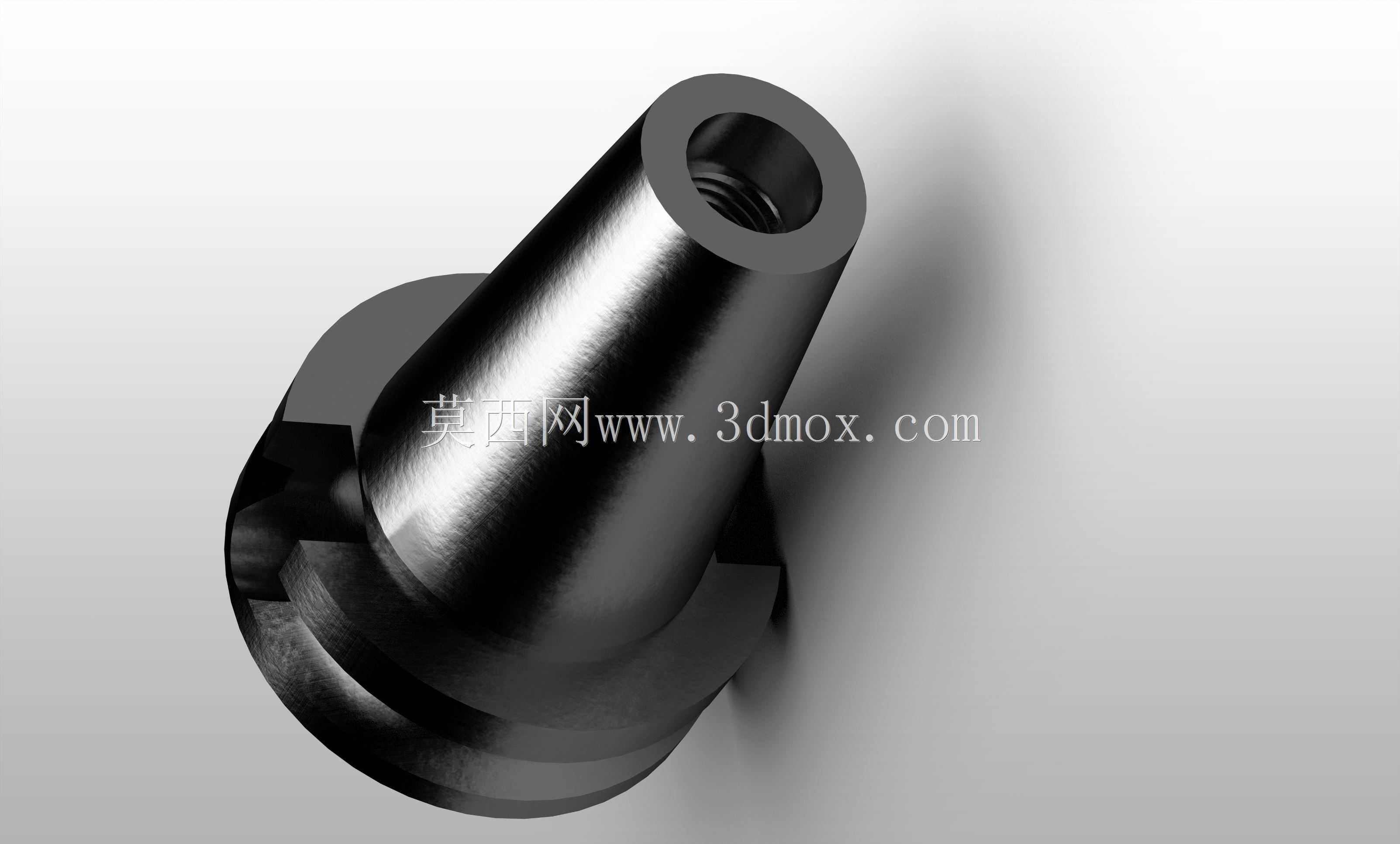

　　从结构设计逻辑来看，该刀架采用CAT标准的7:24锥度配合面作为核心定位基准，这种锥度设计的优势在于锥面贴合后具备良好的自定心能力，同时在刀具更换时能实现快速松脱，适配加工中心的自动换刀动作逻辑。锥柄尾部设计有内螺纹结构，用于配合主轴内部的拉钉机构实现轴向拉紧，保证高速旋转状态下锥面不会出现松动移位，避免因夹持失效引发的打刀、工件报废等生产事故。法兰端的定位凸台结构则与主轴端面的贴合面形成二次定位，弥补单纯锥面定位在重载切削下的刚性不足，同时法兰上的驱动槽结构用于传递主轴输出的扭矩，避免锥面单独承受扭矩带来的磨损加剧问题。

　　从安装边界与尺寸适配角度，该刀架的锥柄大端直径、锥度长度严格遵循CAT50接口的标准尺寸规范，可直接适配所有符合CAT50主轴标准的立式加工中心、数控铣床，无需额外做接口改装。法兰端的外径尺寸匹配标准主轴端面的安装空间，不会出现换刀时与主轴端防尘结构、刀库卡爪发生干涉的问题。锥柄内部的内螺纹规格与标准CAT50拉钉尺寸匹配，用户可直接选用市售标准拉钉完成装配，无需定制特殊连接件。刀架前端的刀具安装孔可适配不同类型的刀具夹头，包括弹簧夹头、侧固式刀柄、镗刀头等，覆盖从精加工到粗加工的全工序刀具夹持需求。

　　在实际使用过程中，这类锥度刀架的锥面加工精度直接影响装刀后的径向跳动值，建模过程中对锥面的轮廓度、同轴度公差做了对应还原，可用于后续的装配干涉检查、切削动力学仿真等工程场景。对于设备改造、机床维修场景的技术人员而言，该结构模型可直接用于核对主轴接口尺寸，确认刀架与现有设备的适配性，避免因尺寸不符导致的采购浪费。对于结构设计从业者，该模型也可作为CAT系列锥度夹持部件的设计参考，理解7:24锥度定位、端面辅助定位、拉钉拉紧、法兰驱动这几个核心结构的布局逻辑，在后续设计同类型夹持部件时可直接参考其尺寸比例与结构排布，减少重复设计的工作量。

　　从功能特性上看，该刀架的整体结构采用一体化锻造结构设计，相比焊接式结构具备更好的整体刚性，在大切深、大进给的重载切削工况下，能有效降低切削振动传递到主轴的幅度，保护主轴轴承不受额外冲击载荷。锥面部分的表面粗糙度要求较高，建模时还原了锥面的光滑过渡特征，实际加工中该部位需要经过淬火、精磨工序，保证长期使用后的耐磨性能，避免频繁换刀带来的锥面磨损导致定位精度下降。法兰端的驱动槽采用对称布局，保证扭矩传递过程中受力均匀，避免单侧受力带来的刀架偏斜问题。
