符合DIN5480标准的工业传动花键轴

　　在工业传动系统的末端执行环节，这类符合DIN5480标准的花键轴是动力传递路径上的核心承载零件，多数场景下作为设备最终输出轴使用，直接对接执行端负载，承担扭矩传递、旋转支撑、轴向定位的多重作用。从实际应用场景来看，这类花键轴广泛适配中小功率工业传动箱、机床进给机构、农业机械传动端、轻工设备输送单元等场景，尤其适合需要频繁正反转、存在一定冲击载荷的传动工况，相比普通平键连接的轴类零件，花键结构的齿面接触面积更大，单位面积承载的压应力更低，在同等轴径条件下能传递更大的额定扭矩，同时对中性更好，能保障高速旋转下的动平衡精度，减少轴系运转的振动与噪声。

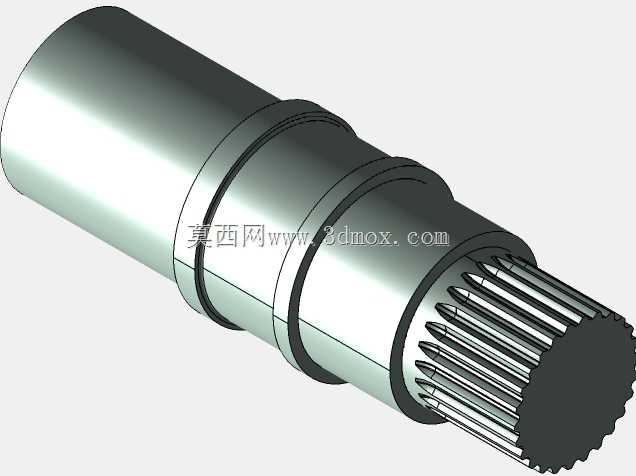

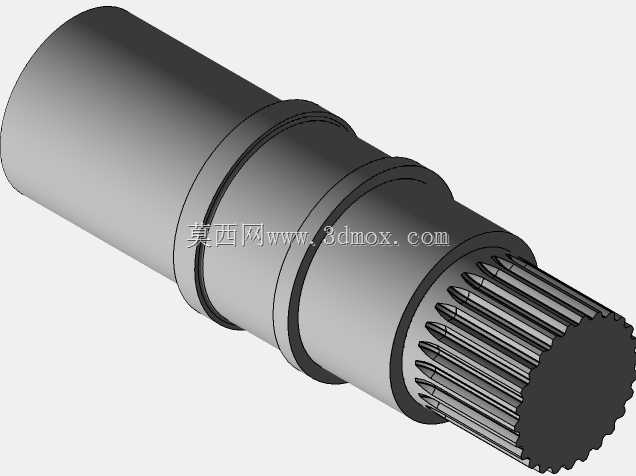

　　从设计思路层面拆解，这款花键轴的结构完全遵循DIN5480标准的齿形参数要求，采用渐开线齿形设计，齿向误差、齿距累积误差都控制在标准规定的公差带内，保障与配套花键套的配合间隙处于合理区间，既不会因为间隙过大导致传动冲击，也不会因为过盈量过大造成装配困难、运转卡滞。轴身采用阶梯轴结构设计，不同轴段的直径差是根据承载需求、轴承安装位、密封件安装位的尺寸要求逐步过渡的，轴肩位置做了圆角过渡处理，避免应力集中导致的轴段断裂风险，这也是长期工程实践中总结的核心设计细节——很多轴类零件的失效都出现在轴肩直角位置，交变载荷下的应力集中会快速萌生疲劳裂纹，最终导致断轴故障。

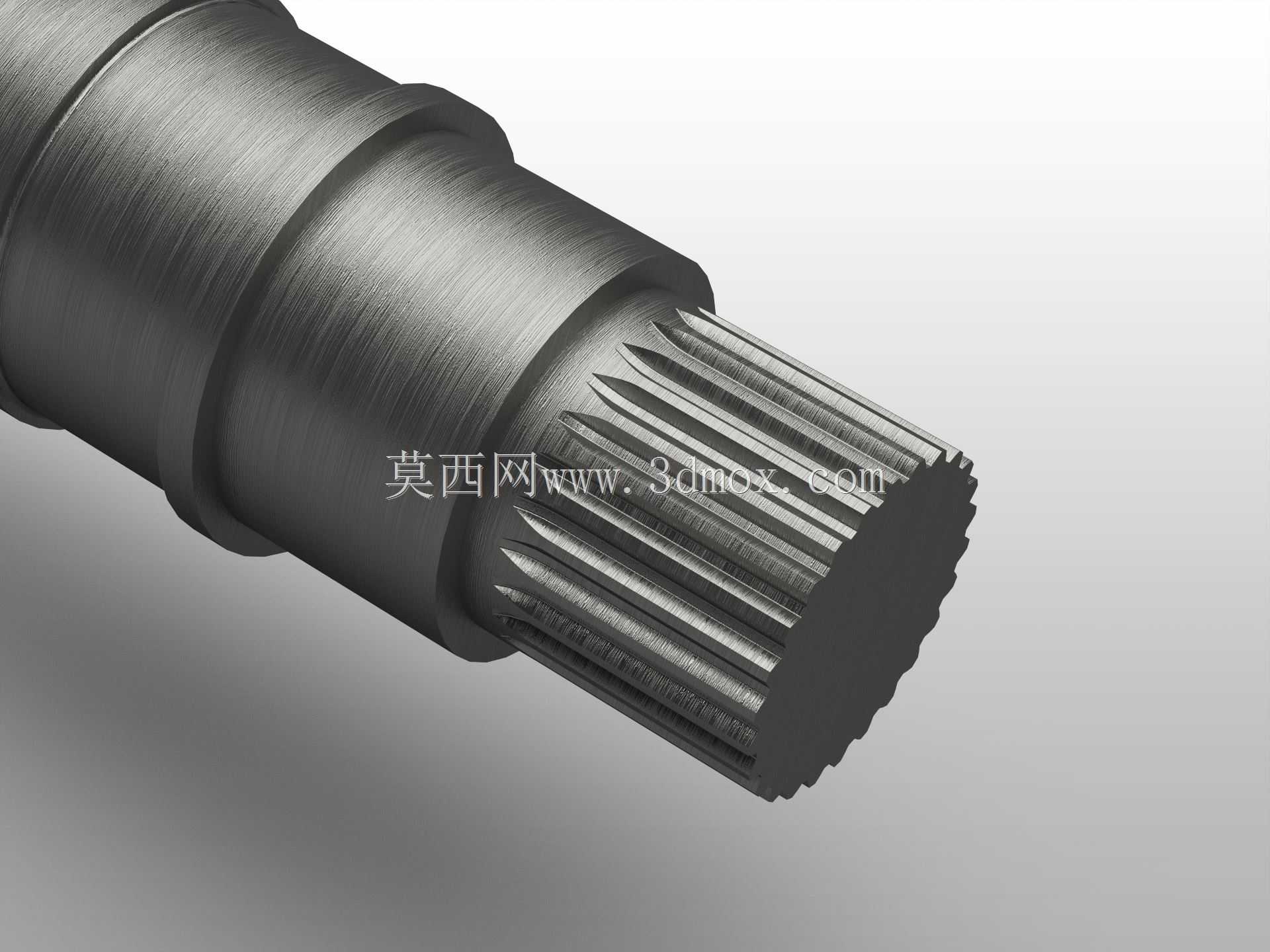

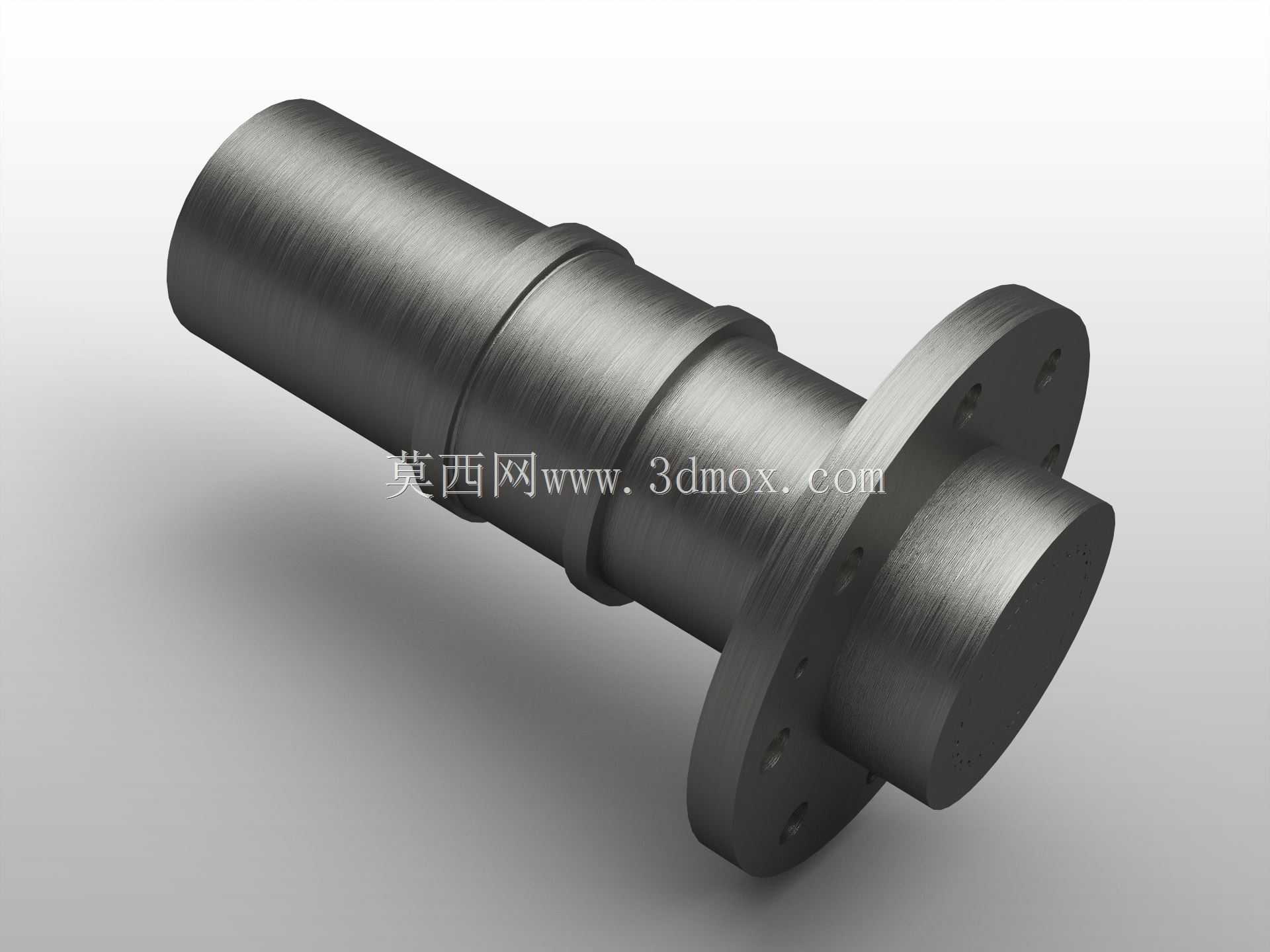

　　关于外形尺寸与安装边界，这款花键轴的非花键端预留了标准轴承安装位，轴颈尺寸适配常用的深沟球轴承或者圆锥滚子轴承的内圈配合公差，安装时轴承内圈与轴颈采用过渡配合，通过轴肩实现轴承内圈的轴向定位，对应的轴承外圈则安装在设备箱体的轴承座孔内，形成稳定的旋转支撑结构。花键端的齿顶圆、齿根圆尺寸严格匹配DIN5480对应模数、齿数的参数要求，装配时可以直接与同标准的内花键零件适配，不需要额外做修配处理，能大幅缩短设备装配的调试周期。轴身的非配合面做了粗糙度控制，既减少加工成本，也避免运转过程中与周边密封件、隔套产生不必要的摩擦。

　　从实际功能特性来看，这类花键轴的花键齿同时参与啮合，传动过程中的载荷分布更均匀，即使在存在少量安装同轴度误差的情况下，也能通过齿面的微量滑移补偿误差，不会出现普通平键连接那种单侧受力、键侧压溃的问题。在设备长期运转过程中，花键配合位置还能允许一定量的轴向窜动，适配设备运行过程中因为热胀冷缩产生的轴系长度变化，避免轴系因为热应力产生弯曲变形。针对不同的工况需求，这类轴的材质通常选用中碳合金钢，经过调质处理后获得综合力学性能，花键齿面还会做高频淬火处理，提升齿面硬度与耐磨性，延长零件的使用寿命，减少设备维护的频次。

　　在三维建模过程中，这类零件的建模重点在于花键齿形的准确生成，需要严格按照DIN5480标准的齿廓方程绘制渐开线齿形，通过圆周阵列生成全部轮齿，再通过布尔运算与轴身主体合并，同时要注意轴肩圆角、退刀槽、倒角等工艺结构的还原，不能遗漏这些加工必需的结构细节，否则生成的工程图无法直接指导生产，也会影响后续的虚拟装配、运动仿真精度。很多新手建模时容易忽略退刀槽的尺寸设计，导致实际加工时花键磨齿工序没有退刀空间，零件无法加工，或者轴肩圆角半径设计过大，导致轴承安装时无法贴紧轴肩定位，出现轴向窜动的问题。

　　在设备选型匹配时，需要重点核对花键轴的额定扭矩承载能力、最高允许转速、轴颈安装尺寸、花键配合长度这几个核心参数，确保与整个传动系统的参数匹配，避免出现小马拉大车导致的轴断裂、齿面压溃等失效问题，同时要注意轴系的支撑跨距设计，合理的跨距能提升轴系的刚性，减少运转过程中的挠度变形，保障花键配合的啮合精度，延长整套传动机构的无故障运行时间。
