CSD450设备用刀梯前部环形法兰构件

　　在重型切削设备的刀架总成结构里，这类环形法兰构件承担着刀梯前部与主轴输出端的刚性连接作用，是切削载荷传递路径上的核心受力零件，日常工况下需要承接刀具进给时的径向切削反力、轴向进给力以及断续切削带来的周期性冲击载荷，因此结构设计上对刚度、形位公差、安装贴合度都有明确的工程要求。从实际应用场景来看，该构件多用于CSD450系列切削加工设备的前端刀梯安装位，设备运行时，刀盘上的多组刀具完成金属切削作业时产生的所有载荷，都会通过刀梯基体传导到这个环形法兰上，再均匀传递到主轴端面，因此法兰的平面度、连接孔位的位置度直接决定了刀梯安装后的跳动误差，进而影响最终的加工表面质量与刀具使用寿命。

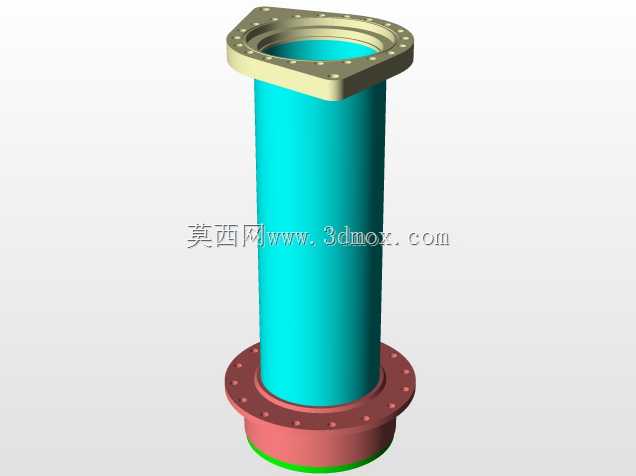

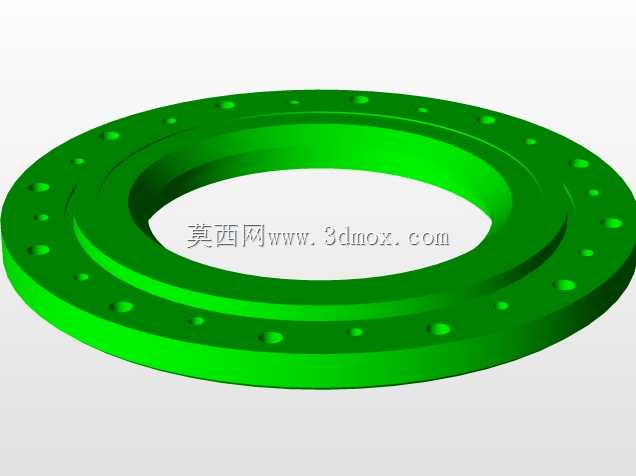

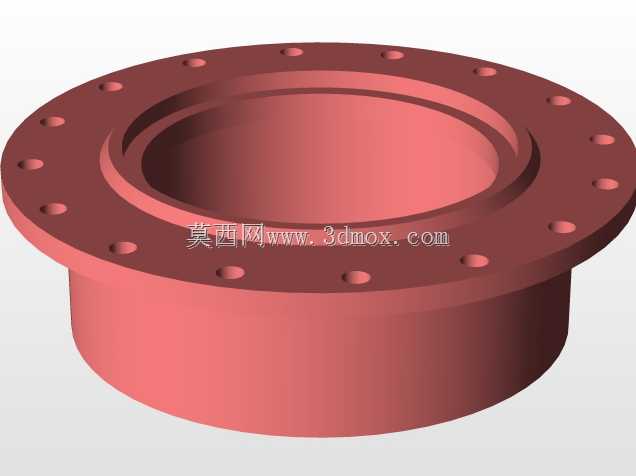

　　从结构设计思路来看，该构件采用整体环形盘式结构，内外圈设置多层阶梯凸台，一方面是为了适配主轴端的定位止口，实现装配时的快速径向定位，减少装配找正的工作量，另一方面阶梯结构可以在不额外增加整体厚度的前提下提升构件的截面抗弯模量，降低大载荷下的结构变形量。法兰端面上均匀分布的多组安装沉孔，分为两类功能：靠近内圈的孔组用于和主轴端面的螺纹孔锁紧，实现法兰与主轴的刚性固定，孔位采用沉头设计可以避免锁紧螺栓头部突出法兰端面，干涉后续刀梯基体的安装贴合；靠近外圈的孔组用于连接刀梯前部基体，孔位的分布间距经过载荷校核，确保每颗连接螺栓承受的剪切力在许用应力范围内，避免长期交变载荷下出现螺栓疲劳断裂的问题。

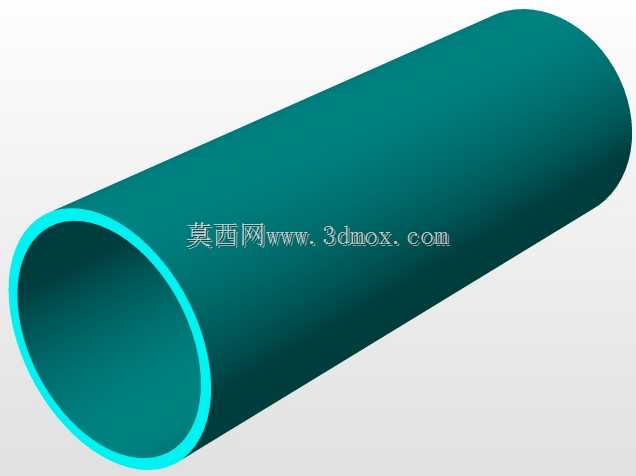

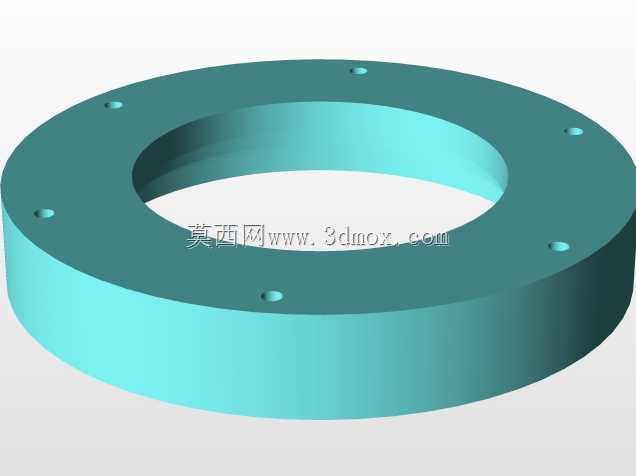

　　从安装边界尺寸来看，该构件的内孔直径与主轴前端的轴径采用过渡配合，装配时需要通过热装或者专用压装工具完成装配，确保内孔与主轴的同轴度控制在0.02mm以内；法兰的总厚度经过刚度校核，在最大额定切削载荷下，端面的轴向变形量不超过0.01mm，保证刀梯安装后不会因为法兰变形出现刀具让刀的问题；外圈的最大直径匹配刀梯基体的安装定位止口，装配时法兰外圈的定位台阶与刀梯基体的止口配合，实现二次定位，进一步降低装配后的同轴度误差。法兰表面的环形凹槽结构，一方面是为了减少加工时的精磨面积，降低平面加工的成本与难度，另一方面凹槽可以储存少量润滑脂，在长期运行过程中减少连接面的微动磨损，避免法兰与主轴、刀梯基体的连接面出现锈死粘连的情况，方便后期设备维护时的拆卸作业。

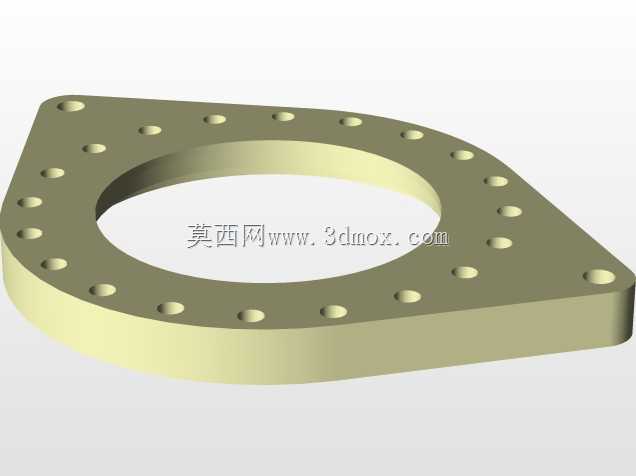

　　在实际选型适配过程中，需要重点核对几个关键尺寸边界：首先是内孔的配合公差，必须与对应型号主轴的轴径公差匹配，过盈量过大容易导致装配时法兰内圈出现应力开裂，过盈量过小则会出现运行时法兰与主轴相对滑动，导致连接螺栓受剪切断裂；其次是安装孔的分度圆直径，必须与主轴端面、刀梯基体的孔位分度圆完全一致，否则会出现无法装配的问题，哪怕是0.1mm的孔位偏差，都会导致螺栓强行穿入后产生附加装配应力，降低连接结构的疲劳强度；最后是法兰两端面的平行度要求，两端面的平行度误差必须控制在0.015mm以内，否则锁紧后法兰会出现倾斜，导致刀梯整体的回转精度超差，加工出的工件出现圆度、圆柱度超差的问题。

　　从结构强度设计的角度，该构件的材料一般选用中碳结构钢经过调质处理，整体硬度控制在HB220-250区间，既保证足够的强度与韧性，又具备良好的切削加工性能，安装孔的位置经过有限元载荷仿真验证，在最大冲击载荷下，孔边的最大应力集中系数不超过2.0，远低于材料的许用疲劳强度，能够满足设备长期满负荷运行的使用寿命要求。法兰上的所有锐边都做了倒角处理，一方面是避免装配时划伤操作人员，另一方面可以去除机加工产生的毛刺，防止毛刺掉入配合面影响安装精度。在实际装配作业中，该法兰与主轴、刀梯基体的连接面都需要用无水乙醇擦拭干净，不能残留铁屑、油污等杂质，否则会导致连接面的实际贴合面积不足，受力后出现局部应力集中，影响连接可靠性；锁紧螺栓时需要采用对角分次锁紧的方式，按照规定的扭矩值拧紧，避免单次单边锁紧导致法兰出现倾斜变形。
