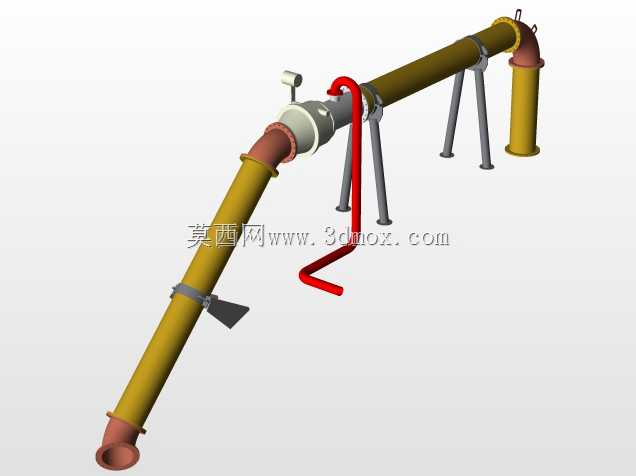

绞吸挖泥船混合管用连接法兰结构

　　在疏浚工程作业场景中，绞吸式挖泥船承担着河道清淤、港口航道拓深、吹填造地等核心作业任务，混合管作为输送泥浆、砂石混合介质的关键流道部件，其连接部位的可靠性直接决定整船作业的连续运转时长，本次涉及的法兰构件正是混合管段间实现刚性密封连接的核心承压零件。从实际工况来看，绞吸挖泥船作业时混合管内输送的介质包含高硬度砂粒、水流甚至少量大块碎石，管内不仅存在持续的介质冲蚀，还会伴随船体晃动、泵组脉冲带来的交变载荷，这就要求连接法兰既要具备足够的结构强度抵抗载荷变形，还要保证连接面的密封性能，避免高压泥浆泄漏影响输送效率，甚至造成作业现场的环境污染。

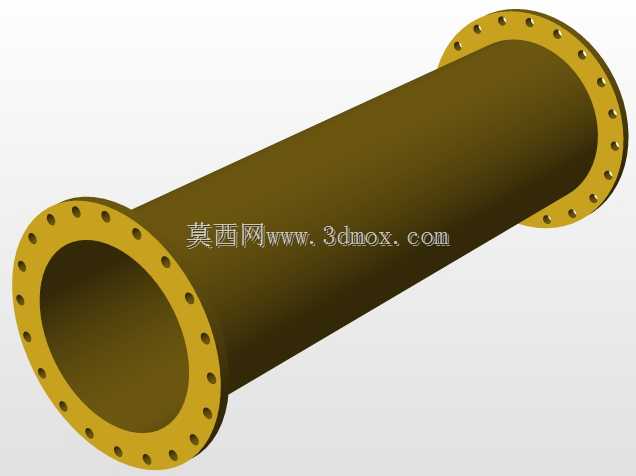

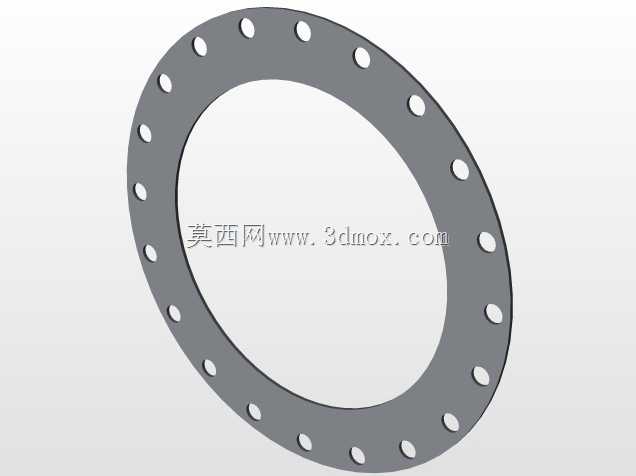

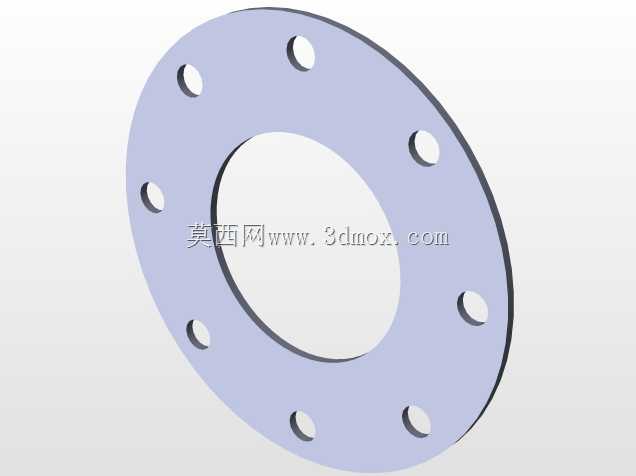

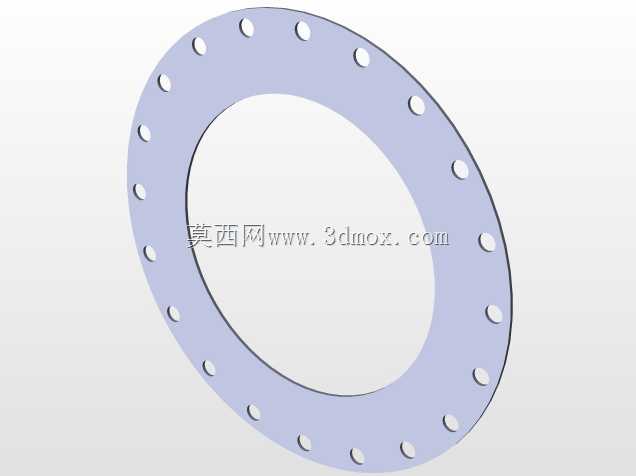

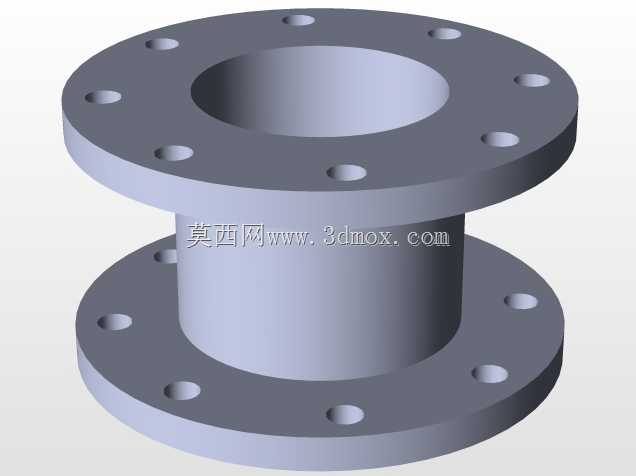

　　从设计思路层面拆解该法兰结构，整体采用环形盘式结构是工程领域管道连接的成熟选型，这种结构可以通过周向均匀布置的螺栓孔实现均匀压紧，避免局部应力集中导致的密封失效。法兰内孔尺寸与混合管的通径完全匹配，不存在通径突变的结构，能够最大程度降低介质流经连接部位时的湍流损耗，减少砂粒在连接位置的沉积与冲蚀磨损。周向排布的螺栓孔数量与孔径经过载荷校核确定，能够在额定工作压力下提供足够的螺栓预紧力，保证密封垫片在整个环形接触面上的压紧力均匀分布，不会出现局部压溃或者压紧力不足的问题。法兰的厚度设计充分考虑了螺栓预紧时的抗弯刚度，避免在螺栓锁紧过程中法兰盘发生翘曲变形，导致密封面出现间隙。

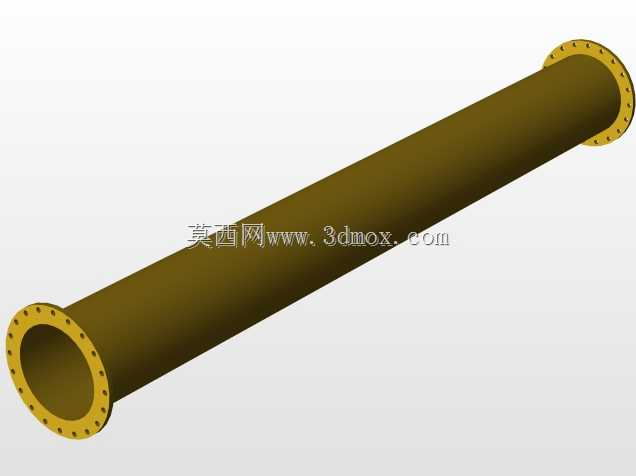

　　从安装边界角度来看，该法兰与混合管段采用焊接方式实现固定连接，法兰端面与管道轴线的垂直度公差控制在机械安装的标准范围内，能够保证两段管道对接时的同轴度，避免管道错位造成的额外流阻与局部磨损。安装时需要在两片法兰的密封面之间加装适配的耐磨损密封垫片，按照对角顺序逐步拧紧螺栓，保证每个螺栓的预紧力偏差控制在合理区间，防止法兰受力不均。在设备长期运维过程中，该法兰的结构设计也预留了足够的检修空间，不需要大范围拆卸周边管路即可完成密封垫片的更换与螺栓的复紧作业，能够有效缩短疏浚作业的停机维护时间。

　　不同于普通输水管道用的法兰，应用在挖泥船混合管上的法兰在结构细节上做了针对性优化，法兰密封面采用全平面结构，能够适配大直径管道的密封需求，避免凸面密封在硬质颗粒冲刷下过早出现密封面损伤。法兰的外缘做了圆滑过渡处理，减少船上作业时尖锐边角对施工人员造成的磕碰风险，同时也能降低安装过程中法兰与周边构件发生卡滞的概率。在实际作业过程中，该法兰结构能够承受混合管输送介质时产生的轴向推力与径向振动，不会因为长期交变载荷出现螺栓松动或者法兰开裂的问题，能够适配CSD450型绞吸挖泥船的作业参数要求，在不同浓度泥浆、不同输送压力的工况下都能保持稳定的连接性能。

　　从三维建模的角度来看，该法兰的建模过程需要重点保证周向螺栓孔的位置度精度，以及密封面的平面度要求，建模时以法兰中心为基准建立坐标系，先绘制法兰内外圆的轮廓草图，拉伸得到法兰基体，再通过圆周阵列的方式完成所有螺栓孔的特征创建，最后对所有锐边做倒角处理，还原实际加工的工艺特征。建模过程中需要严格匹配实际安装的尺寸边界，保证法兰内孔与管道外径的配合尺寸、螺栓孔的中心圆直径、螺栓孔孔径等关键尺寸与工程实际一致，这样的三维模型才能用于后续的管路装配干涉检查、有限元强度校核以及生产加工的图纸输出，为疏浚设备的管路系统设计提供准确的数字模型支撑。
