挖泥船甲板用带法兰连接混合管结构

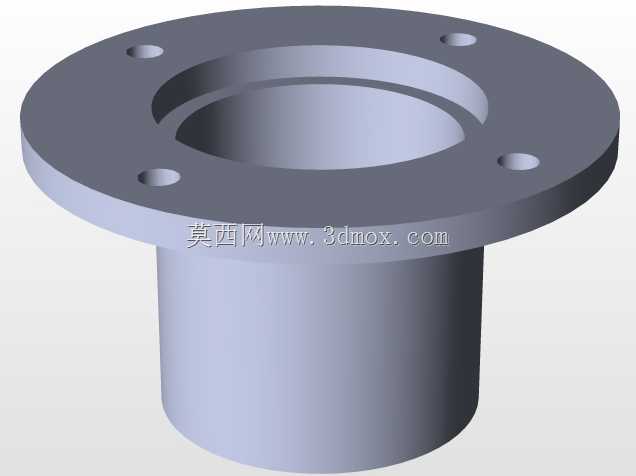

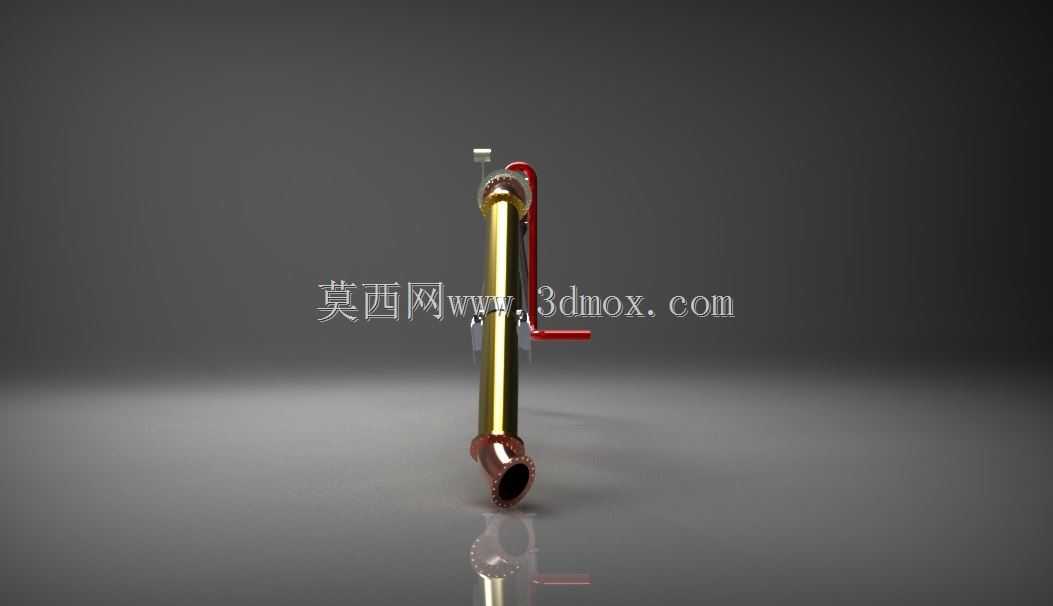

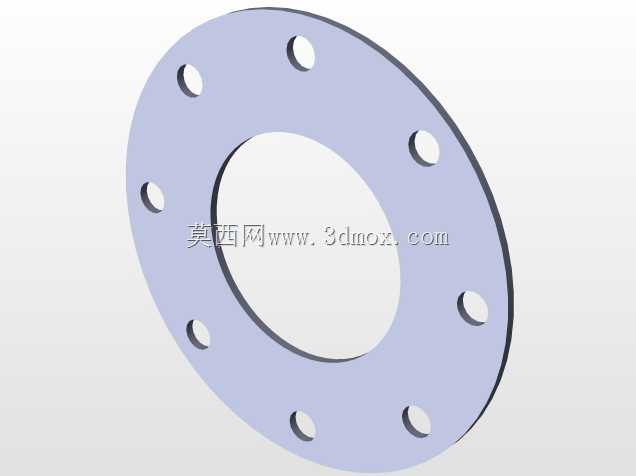

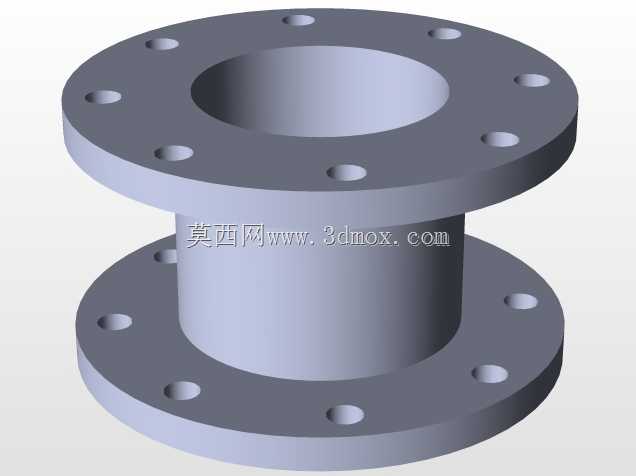

　　在疏浚作业船舶的上层甲板管路布设场景中，这类带法兰基座的混合管是泥浆输送系统里的核心衔接部件，主要承担CSD450型绞吸挖泥船作业过程中，不同介质流道的汇流、转向与稳流作用，区别于普通工业管路的法兰短节，该部件的结构设计完全适配挖泥船甲板的安装工况，需要兼顾大流量含固流体的通过性、甲板安装的结构强度，以及长期受泥浆冲刷的耐磨需求。从实际安装边界来看，该混合管的法兰盘为圆形平焊法兰结构，盘面上均匀布设4个光孔安装位，孔位的分度圆直径与甲板预设的安装基座螺栓孔完全匹配，安装时无需额外加工适配垫板，直接通过螺栓紧固即可实现与甲板基座的刚性连接，法兰盘的厚度经过载荷校核，能够承受管路内部泥浆流动产生的脉动压力，

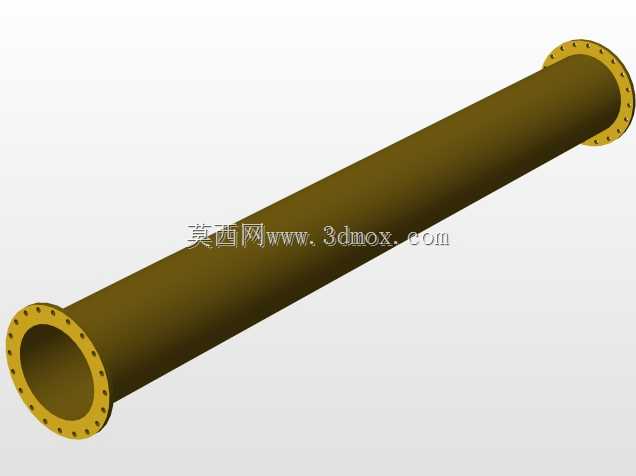

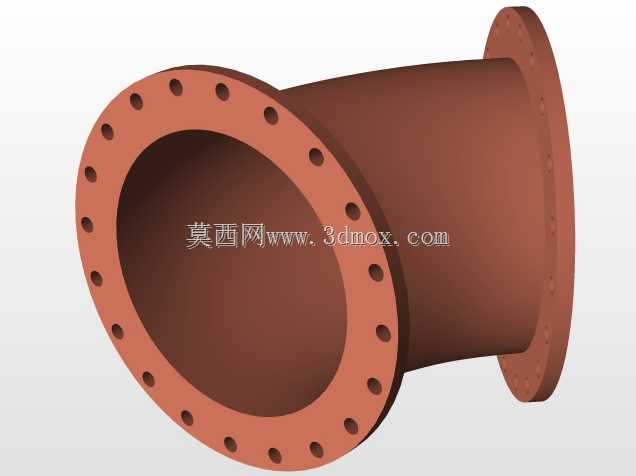

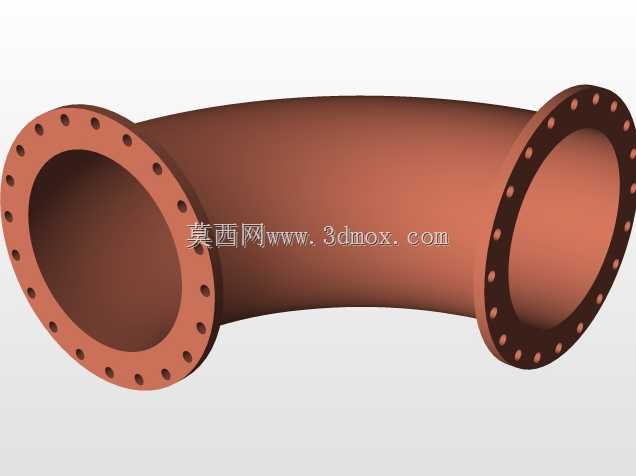

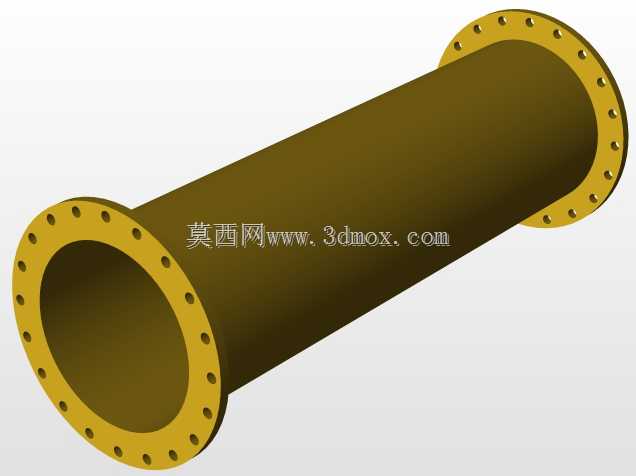

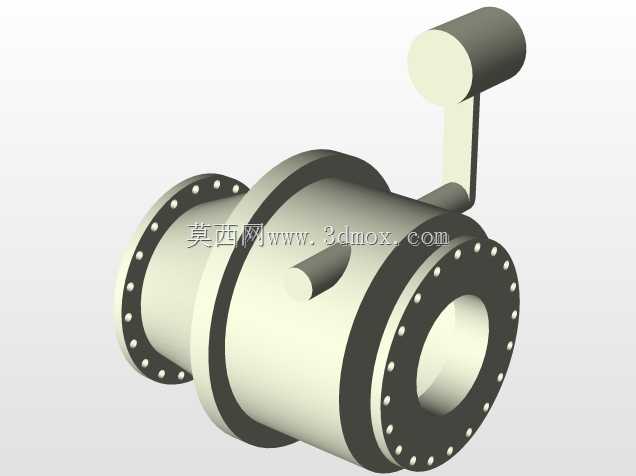

　　以及船舶航行过程中甲板结构形变带来的附加应力，避免法兰连接处出现渗漏或者结构开裂问题。下部的直管段为等径直筒结构，内壁做了平滑过渡处理，没有突兀的台阶或者棱角，能够减少含砂石泥浆流动过程中的紊流现象，降低管路内壁的冲刷磨损速率，直管段的外径与下游输送管路的标准接口尺寸匹配，可直接对接焊接或者通过卡箍连接，不需要额外制作变径接头，减少现场安装的工作量。上部的法兰盘内侧做了沉孔式的承口结构，能够与上游来流的管路端头形成嵌合定位，安装时可以快速对齐管路中心，减少对接错边量，保证整个流道的同轴度，避免因对接错位产生的局部涡流磨损。设计过程中，首先结合挖泥船甲板的安装空间限制，确定了法兰盘的最大外圆尺寸，避免与甲板上的其他管路、护栏、

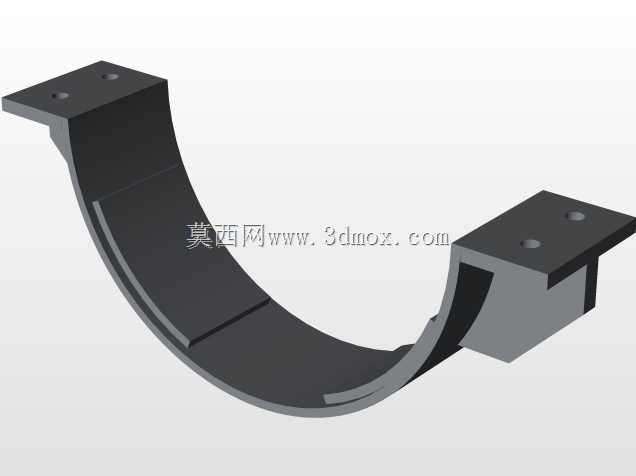

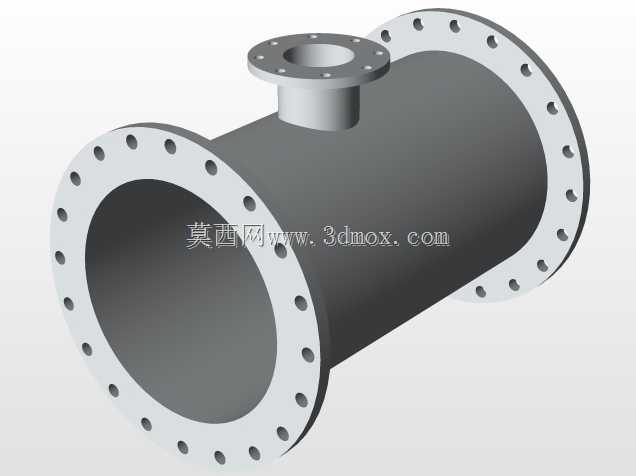

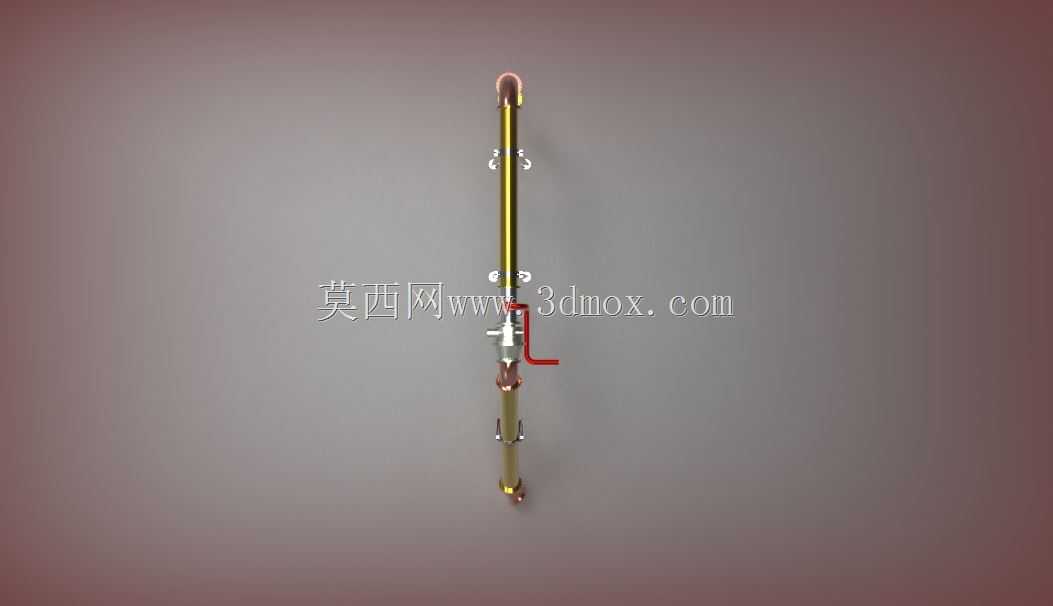

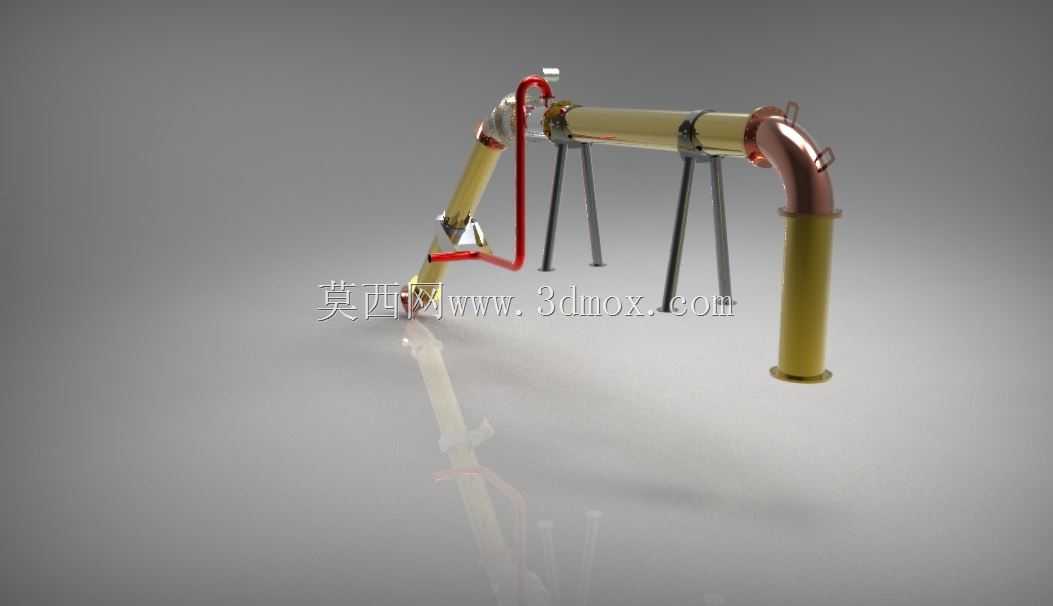

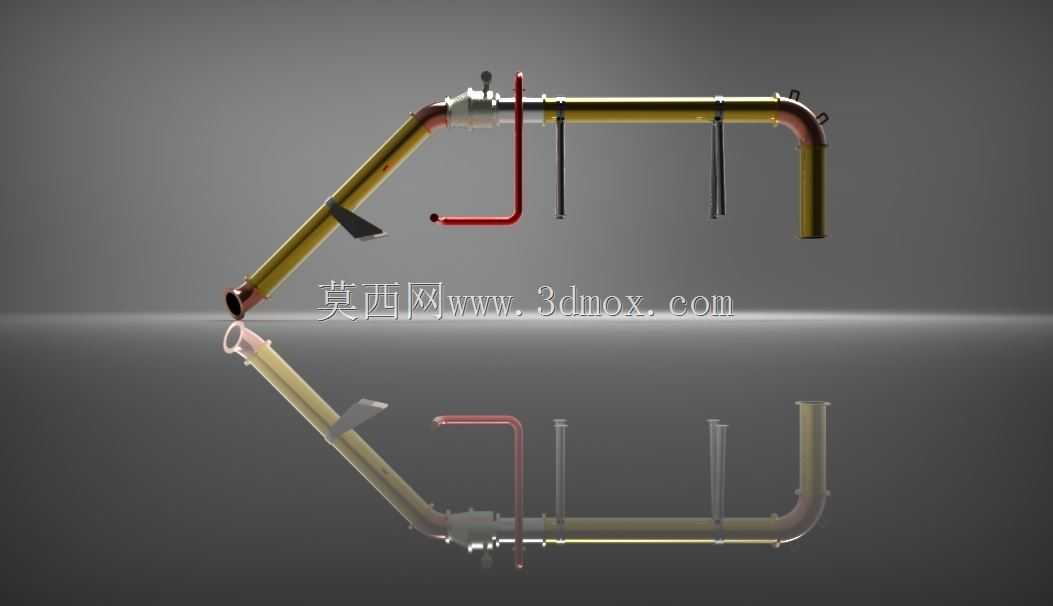

　　操作通道产生干涉，法兰盘上的安装孔位特意避开了甲板下方的加强筋位置，保证螺栓能够顺利穿入紧固，不需要在甲板结构上额外开孔削弱结构强度。针对泥浆输送的工况，整个混合管的内壁过渡圆角都做了加大处理，尤其是法兰承口与直管段衔接的位置，采用大圆弧平滑过渡，能够让汇流后的泥浆平稳进入直管段，减少局部阻力损失，同时避免硬质砂石在拐角处长期堆积造成的管路堵塞。从实际使用场景来看，该混合管安装在挖泥船上层甲板的泥浆汇流位置，绞吸装置挖掘上来的泥浆与高压冲水在此处混合后，通过该混合管稳定输送到后续的输送泵入口，其结构强度能够承受挖泥船作业时的振动载荷，法兰连接的形式也方便后期检修拆卸，当管路内壁磨损到极限厚度时，可以快速拆卸更换，

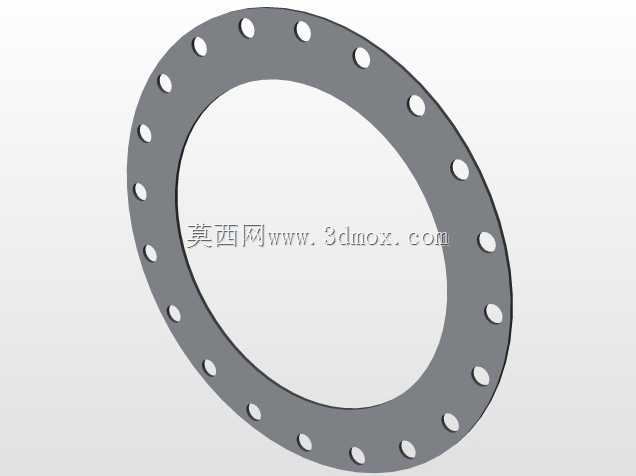

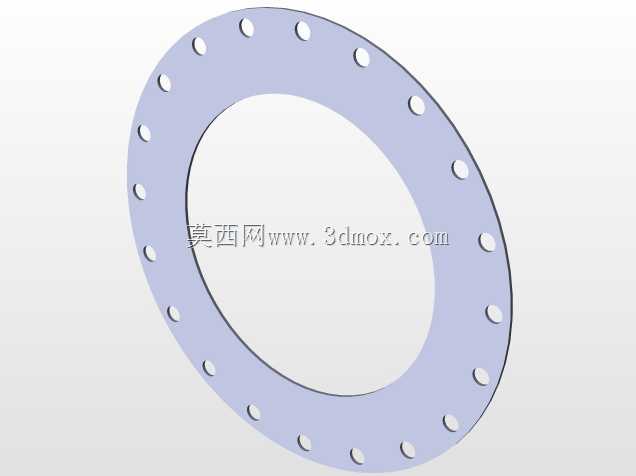

　　不需要对整个甲板管路进行大规模切割作业。不同于普通给排水管路的法兰短管，该部件的直管段长度经过精准核算，既保证了混合后流体的稳流段长度，让进入输送泵的流体流态更稳定，减少泵体的气蚀磨损，又不会因为管段过长占用过多甲板空间，影响甲板上其他设备的操作维护通道。法兰盘的下端面与直管段的焊接位置采用了连续角焊缝结构，焊缝高度满足船用管路的焊接强度要求，焊接后会做渗透探伤处理，避免焊缝存在砂眼、裂纹等缺陷，防止带压泥浆从焊缝位置渗漏。在安装适配性上，该混合管的法兰密封面为突面结构，适配常规的耐油橡胶石棉垫或者聚氨酯耐磨垫片，能够满足泥浆输送的密封要求，不需要定制特殊规格的密封件，降低后期运维的配件成本。整个部件的结构没有复杂的曲面或者异形结构，采用常规的机械加工工艺即可完成制作，法兰盘可通过钢板切割下料后车削加工成型，直管段采用标准无缝钢管裁切，焊接后做整体去应力处理，避免长期使用过程中焊接应力释放导致的结构变形。
