齿轮传动式往复蒸汽机结构设计

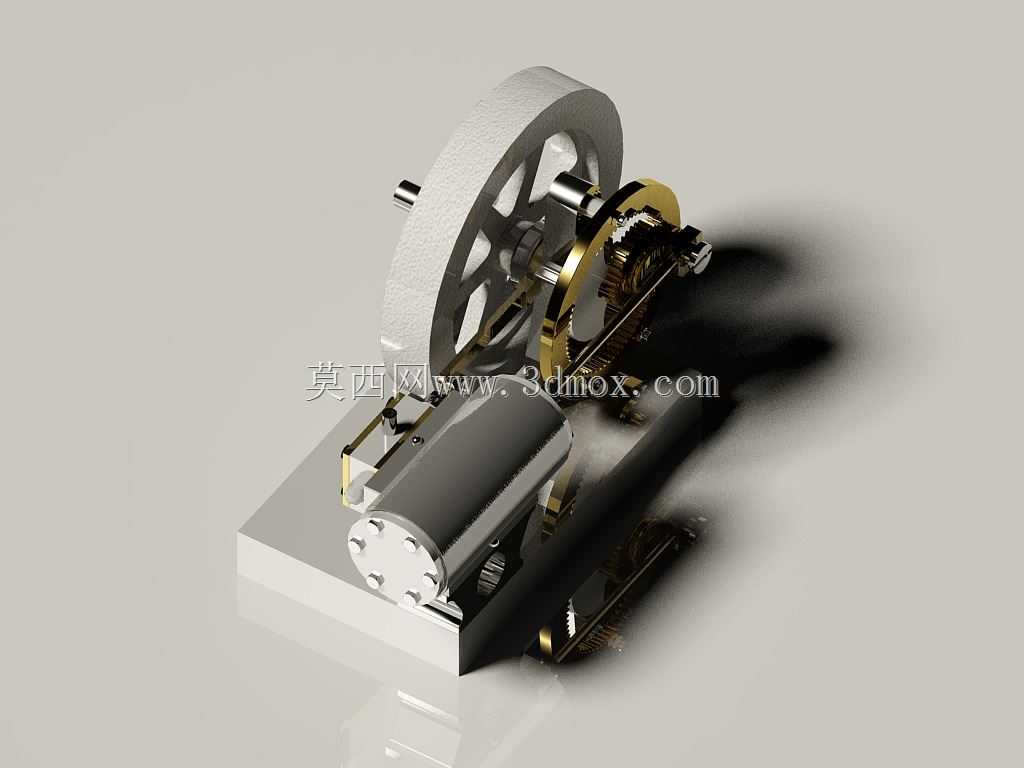

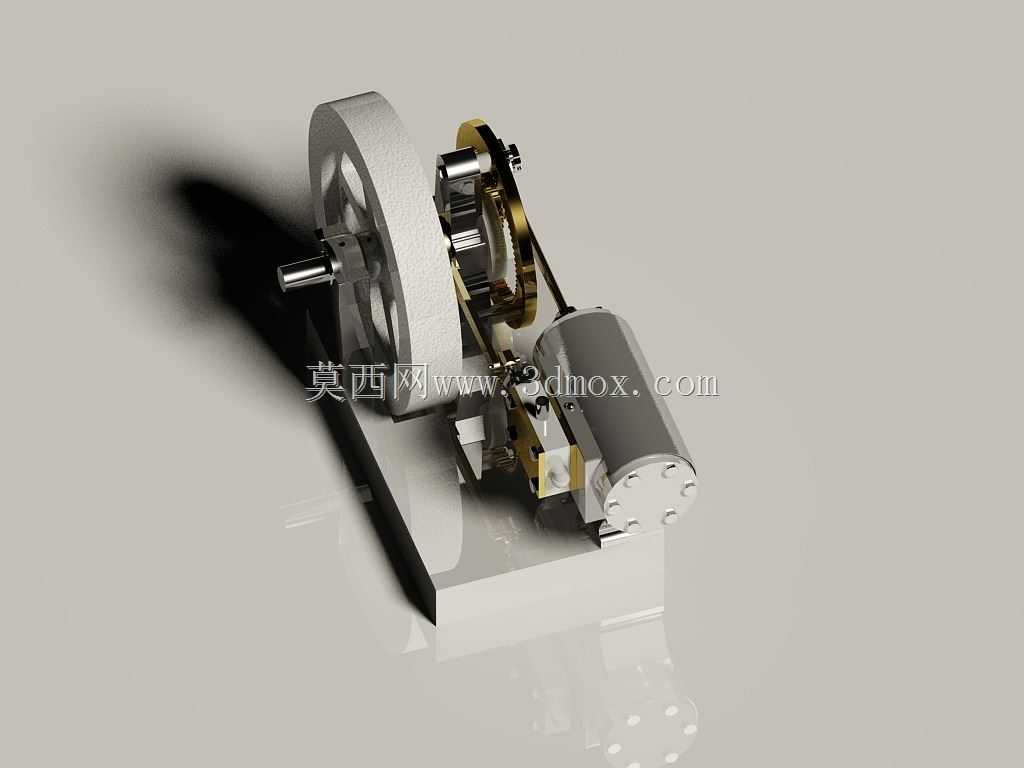

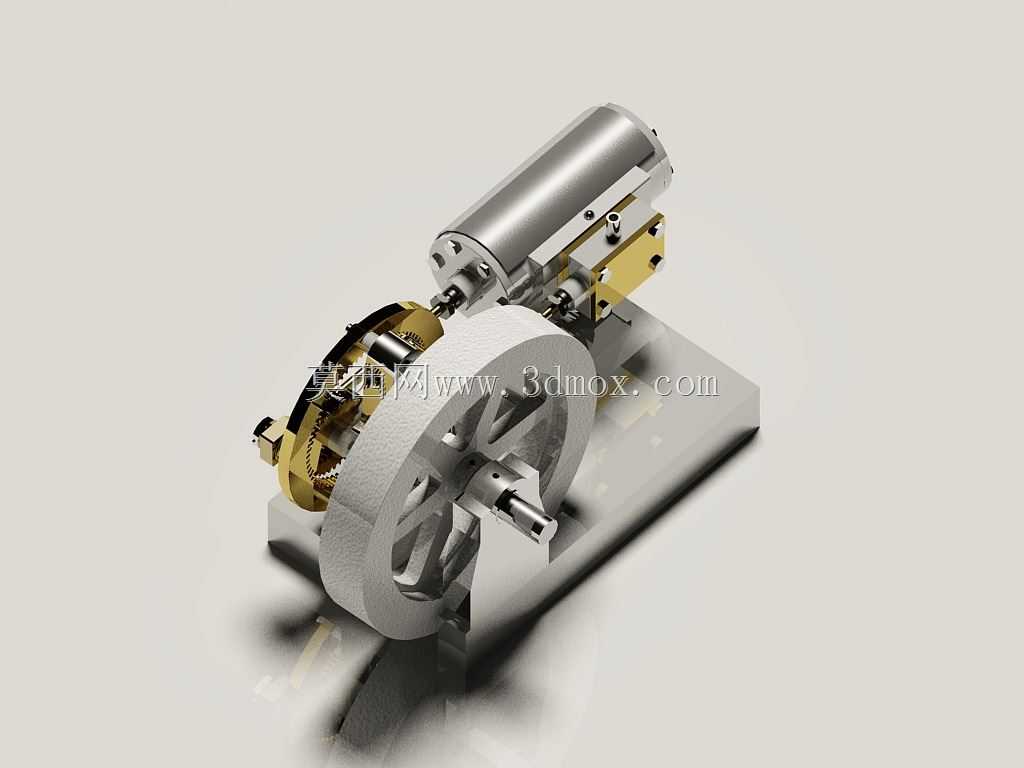

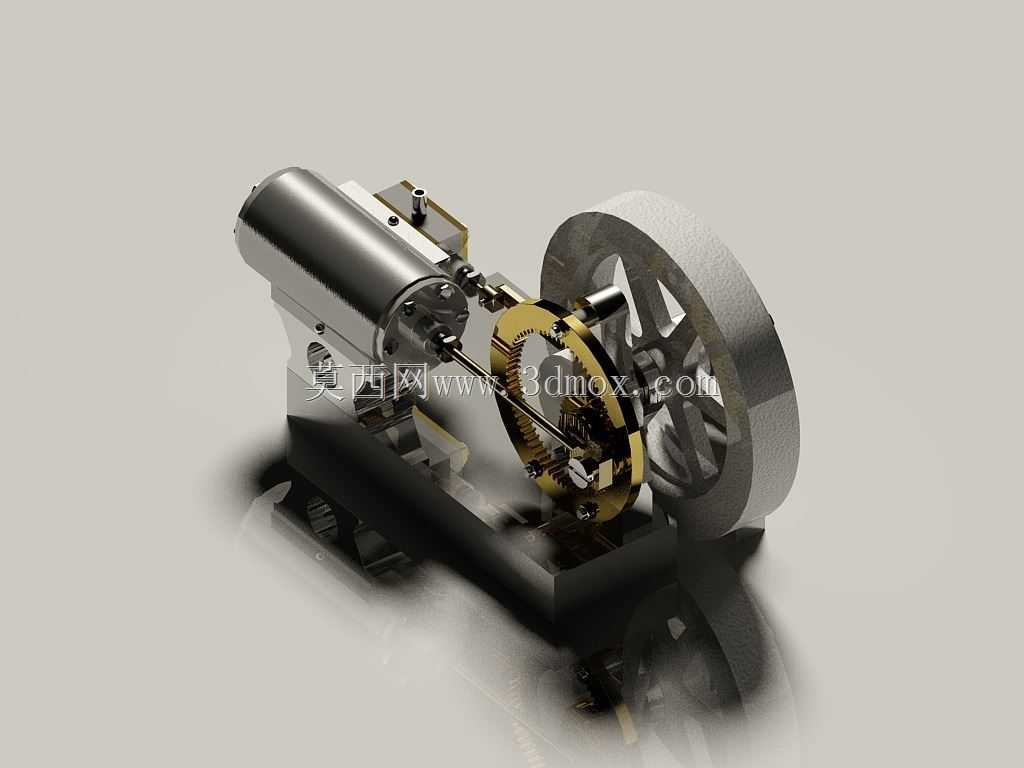

　　这套齿轮传动蒸汽机的三维结构，核心是通过齿轮副完成动力的换向与扭矩传递，区别于传统曲柄直接输出的蒸汽机结构，在气缸侧部集成了平行轴齿轮组，将活塞往复运动转换的旋转动力经齿轮增速后输出，适配对输出转速有一定要求的小型动力场景，比如教学演示台架、小型复古动力装置、科普展品的动力核心单元。从实际应用场景来看，这类小尺寸蒸汽机多用于高校机械原理课程的拆装实训、工业科普展馆的动态演示装置，也可作为小型蒸汽动力模型的核心动力单元，部分爱好者自制的小型蒸汽动力车船也会采用类似结构，相比直接输出的蒸汽机结构，齿轮传动的布置能让输出轴的位置更灵活，不需要和曲柄轴保持同轴，给整体设备的布局留出更多调整空间。

　　从功能特性上看，这套结构的配气机构采用滑阀式配气，和气缸体集成布置，通过偏心轮带动滑阀往复运动，精准控制进排气的时序，保证活塞两侧的蒸汽压力差能够持续推动曲柄旋转；飞轮采用大直径轮缘结构，转动惯量经过匹配计算，能够有效储存活塞做功冲程的能量，带动曲柄顺利越过上下止点，保证输出转速的平稳性，避免出现运转卡顿的问题；齿轮组采用直齿圆柱齿轮传动，传动效率高，加工装配难度低，侧隙控制在合理范围内，既不会因为侧隙过大导致传动冲击，也不会因为侧隙过小出现卡滞，齿轮和轴之间采用平键连接，传递扭矩可靠，拆装维护方便。

　　设计思路上，整套结构优先考虑了装配工艺性，所有零件都采用常规机械加工工艺即可制作，没有特殊的异形结构，气缸体、底座、支架类零件采用铣削加工即可完成，齿轮、轴类零件采用车削、滚齿工艺就能加工，紧固件全部采用标准件，不需要定制特殊规格的连接件，降低了实际制作的成本。布局上采用卧式布置，重心低，运转时的稳定性更好，底座采用一体化平板结构，所有部件都直接安装在底座上，安装基准统一，装配时不需要复杂的工装找正，只要保证各轴的平行度、气缸和曲柄的位置精度就能顺利运转。

　　外形尺寸与安装边界方面，整套结构的最大外轮廓集中在底座范围内，飞轮突出底座的高度经过控制，不会和周边安装的其他部件产生干涉，输出轴的伸出端预留了足够的连接长度，可以通过联轴器连接负载，也可以直接安装带轮、链轮来传递动力；安装孔位在底座上均匀布置，采用通孔设计，可以直接通过螺栓固定在安装台架上，安装时需要注意保证底座的水平度，避免因为安装倾斜导致轴系承受额外的径向力，加剧轴承和齿轮的磨损。气缸的进气接口布置在气缸侧部，预留了标准管螺纹接口，可以直接连接蒸汽管路，不需要额外做转接，排气口同样布置在侧部，方便连接排气管路将废汽导出。

　　从结构细节来看，活塞和气缸之间采用活塞环密封，减少蒸汽泄漏，提升做功效率；曲柄连杆机构的连杆大头采用剖分式结构，方便和曲柄销装配，轴瓦采用耐磨材质，能够长时间承受交变载荷；所有旋转轴的支撑位置都布置了滑动轴承或者微型滚动轴承，降低运转时的摩擦阻力，减少磨损，延长使用寿命。齿轮组的润滑可以通过预留的注油孔定期加注润滑脂，不需要复杂的润滑系统，维护简单，适合长时间连续运转的演示场景。在做三维建模的时候，所有配合面都预留了合理的装配间隙，运动部件之间没有干涉，能够直接做运动仿真，验证曲柄连杆的运动轨迹、齿轮的啮合状态、配气机构的时序匹配，不需要反复调整结构尺寸，给后续的实际制作或者二次开发留出了充足的调整空间。
