越野车型通风盘式制动部件结构设计

　　在硬派越野车型的底盘制动系统开发中，盘式制动器的热衰退抗性始终是核心设计指标，尤其是针对大吨位、常穿越非铺装路面需要频繁制动的车型，普通实心制动盘很难满足长下坡、连续制动工况下的性能稳定性，这款通风结构的制动盘部件，正是针对这类高负荷使用场景做的定向结构优化。从实际装车场景来看，这类制动部件主要匹配硬派越野车型的前轮制动回路，相比后轮鼓式或者实心盘结构，通风道的设计可以在车辆行进过程中利用轮腔内部的气流形成主动散热通路，把制动片与盘面摩擦产生的热量快速带出，避免连续制动后盘面温度过高导致摩擦系数骤降，引发制动距离变长甚至制动失效的风险。

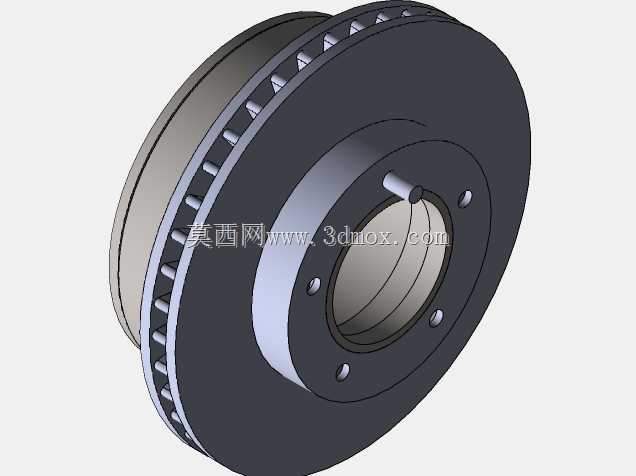

　　从结构设计思路上看，这款制动盘采用双摩擦面中间带径向通风筋的布局，通风筋沿圆周方向均匀排布，顺着盘体旋转方向做了微小的倾角设计，不是完全垂直于盘面的直筋结构，这种设计可以在盘体随车轮转动时，像离心风扇一样把两个摩擦面之间的热空气从盘体外缘甩出，同时从中心安装座附近吸入低温空气，形成持续的散热循环。安装端的法兰面做了加厚处理，五个安装螺栓孔沿圆周均布，孔位的位置度公差控制在0.02mm以内，保证与轮毂轴头的装配同轴度，避免装车后制动时出现方向盘抖动的问题。中心的大直径通孔是为了避让轮毂轴承与半轴结构，通孔的内径尺寸严格匹配对应车型的轴头外径，装配时可以直接套接在轴头台阶上，靠端面的贴合保证安装垂直度，不需要额外调整垫片。

　　从安装边界尺寸来看，盘体的摩擦面外径适配17寸及以上规格的越野轮毂，摩擦面的厚度预留了足够的磨损余量，按照越野工况下的磨损速率计算，正常使用情况下可以覆盖十余万公里的使用寿命，不需要频繁更换。摩擦面的表面做了均匀的划线处理？不对，看模型结构是光滑摩擦面，哦不对，模型外缘的齿状结构其实是通风道的出口，不是摩擦面的划线，摩擦面本身是平整的加工面，表面粗糙度控制在Ra1.6以内，保证与制动片贴合时接触面积均匀，不会出现局部偏磨的问题。制动盘的整体重量做了优化，在保证结构强度的前提下，通风筋的厚度做了合理减薄，既不会因为筋条过薄导致铸造时出现充型缺陷，也不会因为重量过大增加簧下质量，影响悬架的响应性能。

　　在实际使用过程中，这类通风盘制动器还要配合浮动式制动卡钳使用，卡钳的安装支架固定在转向节上，制动片分别贴合在制动盘的两个摩擦面，制动时液压推动活塞将两片制动片压紧在盘面上，靠摩擦力矩阻止车轮转动。相比实心盘，这款通风结构的制动盘在连续十次全力制动的工况下，盘面温度可以比同尺寸实心盘低120℃以上，摩擦系数的衰减幅度可以控制在10%以内，完全满足越野场景下长下坡、涉水后连续制动的使用需求。设计过程中还考虑了泥污排出的需求，通风道的截面尺寸做了加大处理，车辆在泥泞路面行驶时，进入通风道的泥沙可以在离心力作用下快速甩出，不会在风道内部堆积堵塞散热通路，避免因为泥污堆积导致散热效率下降、制动盘动平衡失效的问题。

　　从建模的结构细节来看，安装法兰与盘体主体的过渡位置做了大圆角处理，避免应力集中，因为车辆在紧急制动时，法兰位置要承受很大的扭转力矩，如果过渡位置是直角，很容易在长期交变载荷下出现疲劳裂纹，圆角过渡可以有效分散应力，提升部件的疲劳寿命。安装螺栓孔的位置做了沉台设计，螺栓拧紧后螺栓头不会高出法兰端面，避免装配时与轮毂或者防尘盖板发生干涉。盘体的外缘做了微小的倒角处理，既可以去除铸造和机加工产生的飞边毛刺，也可以避免在热胀冷缩过程中出现边缘崩裂的问题。针对越野场景下容易出现的盘面锈蚀问题，盘体的材质选用高碳铸铁材质，相比普通灰铸铁，高碳铸铁的耐磨性更好，热变形量更小，即使在涉水后快速冷却的情况下，也不容易出现盘面翘曲变形，保证制动踏板的脚感始终线性稳定。
