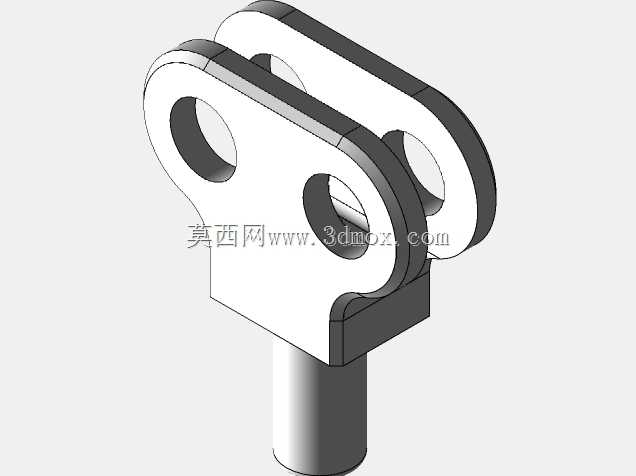

双孔铰接连接吊耳结构三维设计

　　在工程机械、物料搬运、重载设备连接的场景里，这类双孔铰接吊耳是承担载荷传递、实现部件间相对转动的核心受力构件，日常多见于起重设备的吊点设置、液压执行元件的端部连接、工程车辆悬架的铰接点位，以及各类需要实现小角度摆动的重载连接工位。从实际使用需求出发，这类构件的核心作用是在两个需要相对转动的部件之间建立可靠的载荷传递路径，既要承受静态下的垂直拉压载荷，也要耐受设备运行过程中产生的交变冲击载荷，避免连接点位出现应力集中导致的断裂失效。

　　设计这类构件时，首先要结合安装边界确定各孔位的中心距参数，两个并排的铰接孔需要匹配对应规格的铰接销轴，孔的内径公差要控制在过渡配合区间，既保证销轴穿装时的顺畅度，又要避免间隙过大造成运行过程中的晃动冲击。主体的板厚需要根据额定承载载荷通过剪切、拉伸强度核算确定，双板并行的结构形式相比单板吊耳能大幅提升承载能力，同时让销轴的受力状态从悬臂剪切变为双支撑剪切，有效降低销轴的弯曲变形风险。下部的杆状连接段需要和上部的双板结构做圆弧过渡处理，避免直角连接处出现应力集中，过渡圆角的半径不能过小，否则在交变载荷作用下极易从转角位置萌生疲劳裂纹。

　　从安装边界来看，上部两个铰接孔分别对接需要铰接的两个部件的耳板，穿装销轴后要在销轴端部加装开口销或者轴端挡圈做轴向限位，防止设备运行过程中销轴窜出脱落。下部的杆段根据实际安装需求，可以加工成外螺纹形式和相邻部件做螺纹连接，也可以做成光杆段配合锁紧螺母实现位置可调的连接，杆段的直径要和上部双板的承载能力匹配，避免出现杆段强度不足被拉断的情况。

　　实际建模过程中，要重点处理双板与杆段衔接位置的圆角特征，所有孔的边缘都要做倒角处理，既去除加工毛刺，也能避免销轴安装时被孔口锐边刮伤表面镀层。双板的平行度公差需要在建模时就做好基准约束，保证两个板的孔位同轴度控制在允许范围内，否则现场安装时会出现销轴无法穿入的问题，强行敲入还会造成孔壁局部挤压变形，降低构件的实际承载能力。这类构件的材质一般选用中碳钢经调质处理，表面做发黑或者镀锌防锈处理，在户外工况使用时还要考虑腐蚀环境对构件强度的影响，适当预留腐蚀余量提升结构的安全系数。

　　在设备维护环节，这类铰接吊耳属于需要定期检查的易损受力件，日常巡检要重点观察孔位的磨损情况、过渡圆角位置是否出现裂纹，一旦发现孔位磨损量超过允许值或者出现可见裂纹，就要及时更换构件，避免运行过程中出现断裂坠落的安全事故。设计时还要考虑润滑需求，部分需要长期摆动的铰接点位，可以在耳板位置加工润滑油注油孔，让润滑脂能够进入销轴和孔壁的配合面，降低摩擦磨损，延长构件的整体使用寿命。
