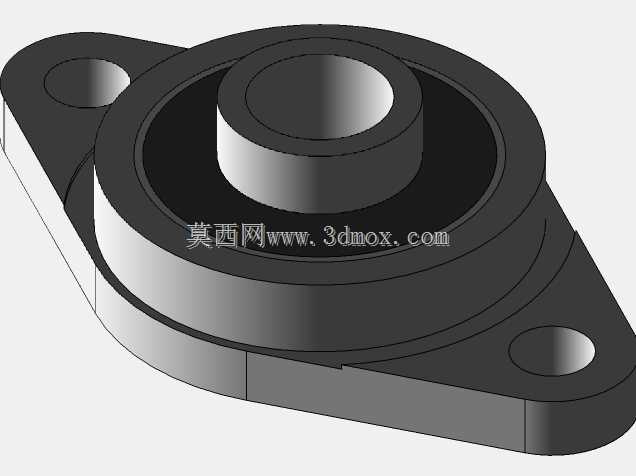

菱形法兰带座凸台轴承安装支撑结构

　　做传动结构设计的同行大多有体会，支撑旋转轴系的部件选型，直接决定整套传动机构的运行稳定性与后期维护成本，这类带菱形法兰的凸台支撑座，是轻载传动场景里出镜率极高的一类支承结构。先从实际应用场景说，这类结构常见于轻工输送线的从动辊支撑、小型包装设备的导辊安装位、桌面级自动化设备的转轴固定端，还有部分农用小型机具的旋转轴支承位置，它不需要额外加工复杂的安装沉台，直接通过法兰面上的两个安装孔就能固定在设备的安装立板或者型材架上，安装效率比传统的剖分式轴承座高不少，对安装面的加工精度要求也更低，适合批量设备的快速装配。

　　从功能特性来看，这个结构的核心作用是给旋转轴提供径向支撑，同时限制轴系的轴向窜动，中间凸起的圆柱台是嵌入安装板开孔的定位结构，很多新手设计的时候容易忽略这个定位台的配合公差，要是定位台和安装板开孔的间隙留得太大，装配后整个支撑座会出现偏斜，轴系转动的时候就会产生附加径向力，轻则加快轴承磨损，重则出现轴系卡滞、传动带跑偏的问题。两个安装孔分布在法兰的对角位置，这种菱形布局的法兰比圆形法兰占用的安装空间更小，在设备内部布局紧凑的位置，能有效避开周边的管线、其他结构件的干涉，两个安装孔的中心距是设计时必须卡死的安装边界尺寸，要是中心距做偏了，现场安装的时候螺栓穿不进去，就算硬敲进去，也会给座体带来额外的装配应力，长时间运行容易出现座体开裂的问题。

　　说下设计思路层面的考量，整个座体的法兰面做了厚度渐变处理，靠近中间轴承安装腔的位置厚度更大，往两个安装耳的位置逐渐减薄，这种设计不是为了省料，是因为轴承运转时的径向载荷会直接传递到中间的腔体位置，这个区域需要足够的壁厚来保证刚性，避免受力后出现腔体变形导致轴承抱死，而安装耳的位置只需要承受螺栓的锁紧力，适当减薄既不会影响结构强度，还能减少整体的重量，降低材料成本。中间的轴承安装腔是和轴承外圈过盈配合的位置，设计时要根据所选轴承的外径公差来确定腔体的加工公差，过盈量太小轴承外圈会跟着轴一起转，也就是跑外圈的故障，过盈量太大装配的时候很难把轴承压进去，还可能撑裂腔体。

　　再讲安装边界的细节，两个安装孔是沉孔设计，装配的时候用内六角螺栓从正面穿入，背面直接锁螺母或者在安装板上预先攻丝，沉孔的深度要保证螺栓头完全沉入座体表面，不会突出在外干涉其他部件。座体底部和安装面贴合的平面要保证平面度，要是贴合面翘曲，螺栓锁紧后座体会发生形变，挤压内部的轴承导致转动阻力变大。中间凸台的轴向长度要比安装板的厚度略短一点，这样法兰面锁紧的时候才能完全贴紧安装板，不会出现凸台顶到安装板背面、法兰面悬空的情况，很多现场出现的支撑座松动问题，都是这个尺寸没匹配好导致的。

　　实际选型的时候还要注意，这类支撑结构适合的是径向载荷为主、轴向载荷较小的工况，如果是有较大轴向冲击力的场景，就需要额外增加轴向定位结构，不能只靠座体本身来承受轴向力。另外座体的材质如果是铸铁材质，适合有轻微振动的工况，减震性更好，如果是用工程塑料注塑的版本，就只能用在载荷更小、转速更低的场景，比如小型3D打印机的导辊支撑、办公设备的转轴位置。设计三维模型的时候，要把安装孔的位置公差、腔体的同轴度、贴合面的平面度这些形位公差在工程图里标注清楚，不然加工出来的零件很容易出现装配问题，很多刚入行的设计师画模型的时候只画外形，不考虑加工和装配的公差配合，最后做出来的零件装不上，或者装上之后运行不畅，都是没结合实际工况考虑结构细节的原因。
