剖分式滑动轴承座三维结构设计

　　在各类旋转传动设备的轴系布局中，支撑部件的选型与结构设计直接决定了整套传动系统的运行稳定性与维护便捷性，剖分式滑动轴承座作为中低速重载传动场景里的常用支撑部件，广泛应用于矿山输送设备、冶金轧线辅机、中小型农用机械、通用风机水泵等长轴系传动场景，这类场景往往存在轴系跨度大、后期维护不便于整体穿装轴件的痛点，剖分式的结构设计恰好能解决整轴拆装的难题，无需将轴端的联轴器、带轮等传动件全部拆卸，仅需拆开轴承座上盖即可完成轴瓦的更换与轴承间隙调整，大幅降低设备运维的工时成本。

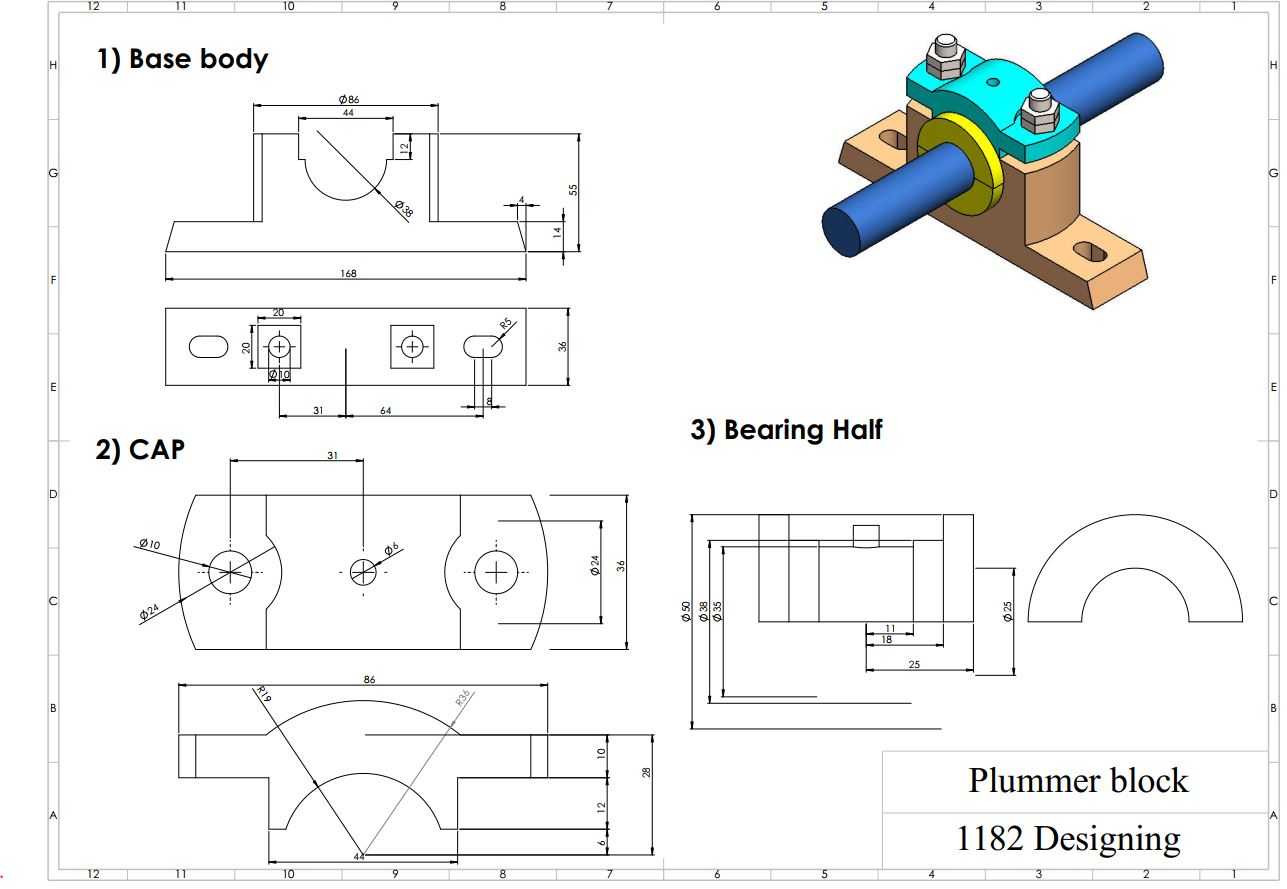

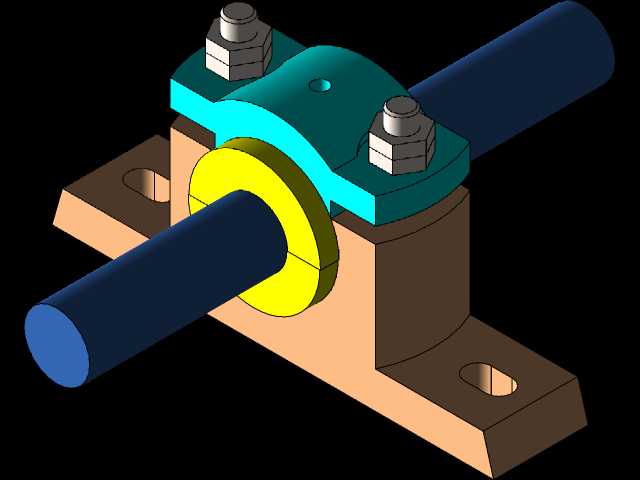

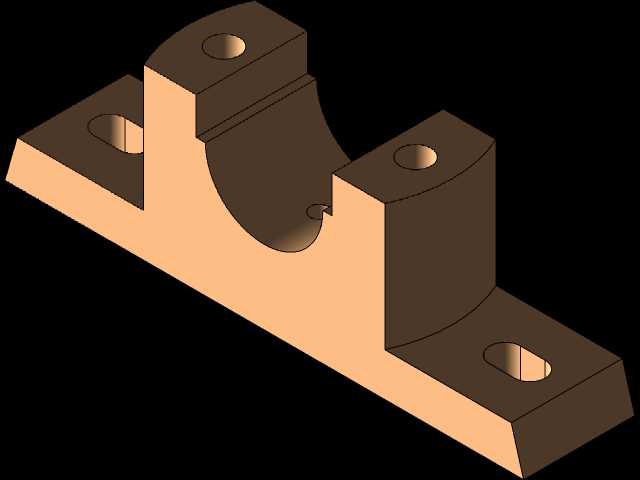

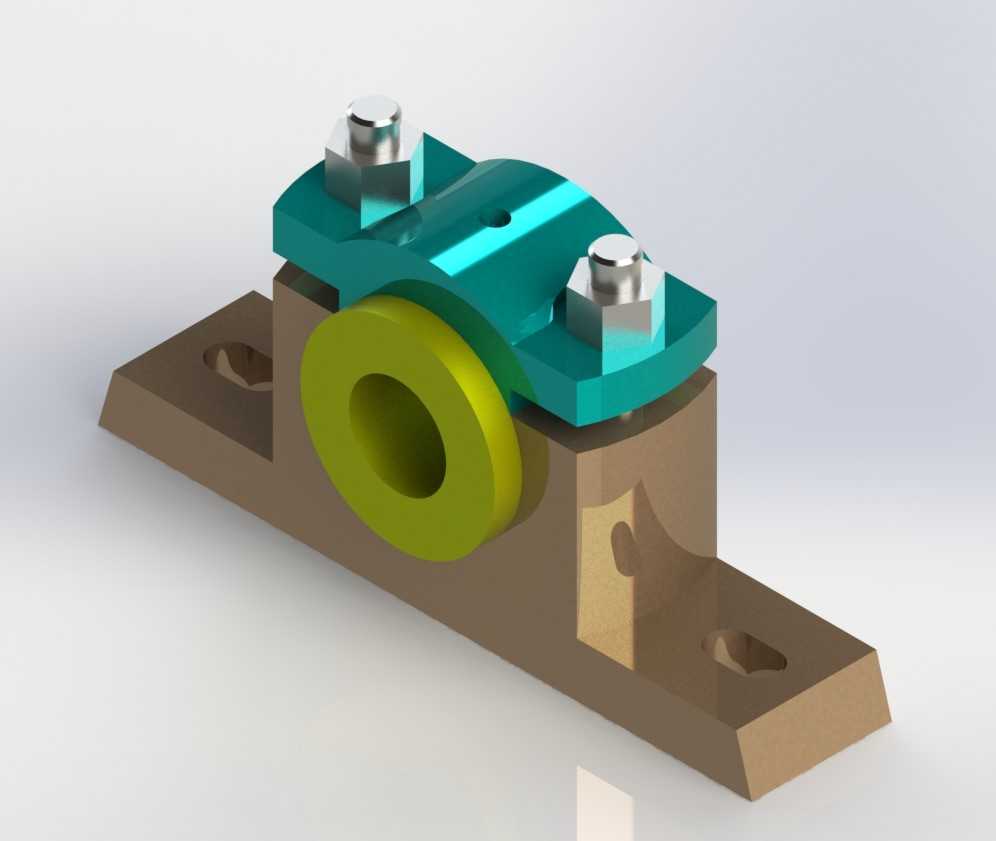

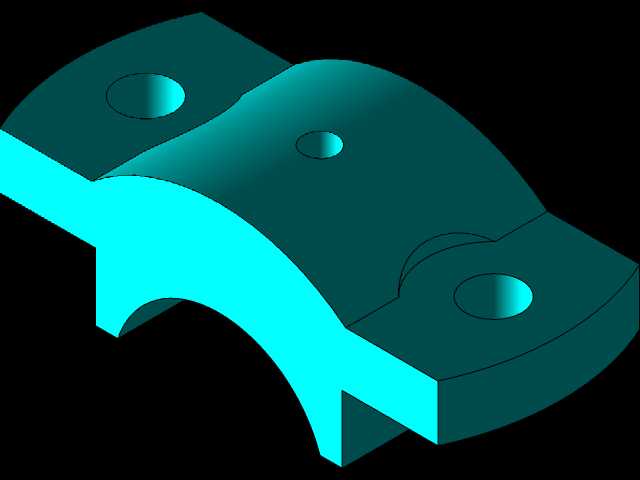

　　从结构组成来看，这套轴承座分为底座、上盖、对开式轴瓦三个核心部分，底座作为整个部件的安装承载基础，底部设置两个带安装孔的支脚，安装孔的中心距、孔径尺寸匹配常用的安装螺栓规格，安装面的平面度公差控制在合理范围内，保证安装后底座与设备机架的贴合度，避免运行过程中出现附加振动。底座与上盖的结合面采用精加工平面定位，配合两个锁紧螺栓实现上下部分的紧固，结合面处设置定位止口，防止装配过程中出现上下错位，保证轴瓦安装后的同轴度符合设计要求。上盖顶部设置注油孔结构，可直通轴瓦内的油槽，方便运行过程中加注润滑脂，在轴瓦与旋转轴的接触面形成稳定油膜，降低滑动摩擦带来的磨损与温升。

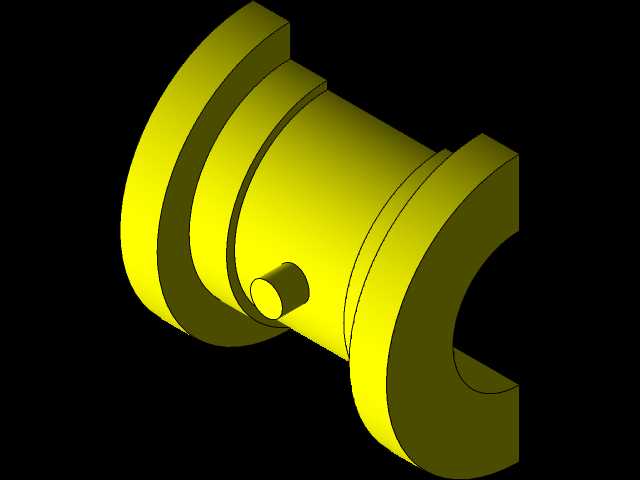

　　对开式轴瓦分为上下两个半环，内孔表面加工有均匀分布的油槽，润滑脂注入后可顺着油槽均匀分布在整个轴颈接触面上，轴瓦的外径与轴承座的内孔采用过渡配合，保证轴瓦在轴承座内不会发生周向转动，同时轴瓦两端设置限位台阶，卡在轴承座的两端端面，避免运行过程中出现轴向窜动。设计过程中需要重点校核几个关键尺寸的公差配合：轴瓦内孔与支撑轴颈的配合间隙需要根据运行转速、载荷特性选取合理范围，间隙过大会导致轴系运行跳动量超标，间隙过小则容易出现润滑不足、抱轴烧瓦的故障；轴承座安装孔的位置度公差需要严格控制，避免现场安装时出现螺栓无法穿装、底座强制贴合机架导致的内应力问题；上下结合面的平面度公差直接影响装配后的轴瓦圆度，若结合面存在翘曲，锁紧螺栓紧固后会导致轴瓦内孔出现椭圆变形，加剧轴颈的局部磨损。

　　从实际应用的工况适配性来看，这类剖分式轴承座相比整体式轴承座，除了维护便捷的优势外，还可通过更换不同内径的轴瓦适配不同直径的支撑轴，在同系列设备的跨型号设计中可实现底座的通用化，减少零部件的种类，降低生产与备件储备成本。在建模设计过程中，需要先确定支撑轴的公称直径、额定径向载荷、安装空间的边界尺寸，先推算轴瓦的宽度与壁厚，再根据轴瓦的外形尺寸确定轴承座底座与上盖的壁厚，壁厚的选取需要结合材料的力学性能，普通铸铁材质的轴承座壁厚需要保证足够的刚性，避免重载下出现变形导致轴瓦抱死；支脚的厚度需要根据螺栓的预紧力计算，防止螺栓锁紧时支脚出现断裂。同时需要预留足够的扳手空间，保证锁紧螺栓、安装螺栓的拆装操作不受周边结构的干涉，注油嘴的安装位置需要避开设备上的其他遮挡部件，方便日常运维时的注油操作。

　　在装配验证环节，需要检查上下轴瓦合装后的内孔圆度，结合面处不能出现明显的错边，锁紧螺栓按照对角顺序分次紧固后，转动轴瓦内的试装轴件，应保证转动顺畅无卡滞，轴向推拉轴件无明显窜动间隙。这类轴承座在出厂前通常会进行空载跑合测试，检查润滑通道是否通畅，运行过程中是否存在异常温升与异响，确保交付到现场安装后可直接投入使用。针对有防尘、防水需求的应用场景，还可在轴承座的两端加装密封端盖，阻挡外界的粉尘、水汽进入轴瓦摩擦面，延长润滑脂的使用寿命与轴瓦的更换周期。
